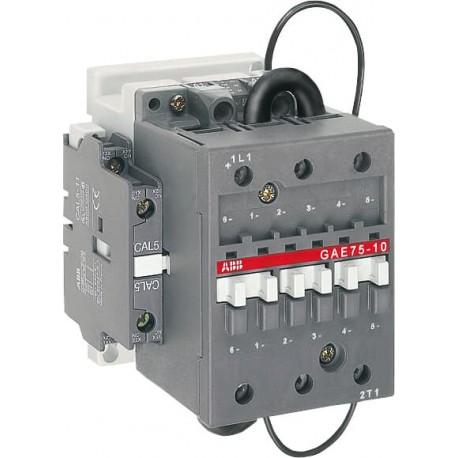

1SBL419025R8111 ABB Contattore Gaa75-10-11 24V DC Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SBL419025R8111 ABB Contattore Gaa75-10-11 24V DC

1SBL419025R8111

ABB

Contattore Gaa75-10-11 24V DC

GAE75-10-11 CONT. 1P BOB. 24 V CC

GAE75-10-11 bob. 24 V c.c., aux. 1NA+1NC

Maggiori dettagli


Apparecchi elettrici a bassa tensione > Contattore di potenza, commutazione CC

Contattori e relè di sovraccarico > Contactors "A" FRCTLP

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica1SBC100122C0202_CH02
Istruzioni e manualiFPTC407691P0003
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto94 mm
Profondità prodotto108 mm
Altezza prodotto132 mm
Peso netto prodotto1.3 kg
Dati tecnici
Numero di contatti principali NA1
Numero di contatti principali NC0
Numero di contatti ausiliari NA1
Numero di contatti ausiliari NC1
Tensione nominale di funzionamentoCircuito Ausiliario 690 V
Circuito Principale 1000 V DC
Frequenza nominale (f)Circuito Ausiliario 50 / 60 Hz
Corrente termica convenzionale in aria libera (Ith)secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 125 A
secondo IEC 60947-5-1, q = 40 °C 16 A
Corrente nominale di funzionamento AC-15 (Ie)(500 V) 2 A
(690 V) 2 A
(24 / 127 V) 6 A
(220 / 240 V) 4 A
(380 / 400 V) 3 A
Corrente nominale di funzionamento DC-1 (Ie)(1000 V) 1-Pole, 40 °C 35 A
(1000 V) 1-Pole, 55 °C 35 A
(1000 V) 1 Pole, 70 °C 35 A
(110 V) 1-Pole, 40 °C 120 A
(110 V) 1-Pole, 55 °C 100 A
(110 V) 1-Pole, 70 °C 85 A
(220 V) 1-Pole, 40 °C 120 A
(220 V) 1-Pole, 55 °C 100 A
(220 V) 1-Pole, 70 °C 85 A
(440 V) 1-Pole, 40 °C 100 A
(440 V) 1-Pole, 55 °C 100 A
(440 V) 1-Pole, 70 °C 85 A
(600 V) 1-Pole, 40 °C 75 A
(600 V) 1-Pole, 55 °C 75 A
(600 V) 1-Pole, 70 °C 75 A
(72 V) 1-Pole, 40 °C 120 A
(72 V) 1-Pole, 55 °C 100 A
(72 V) 1-Pole, 70 °C 85 A
Corrente nominale di funzionamento DC-3 (Ie)(110 V) 1-Pole, 40 °C 120 A
(110 V) 1-Pole, 55 °C 100 A
(220 V) 1-Pole, 40 °C 100 A
(220 V) 1-Pole, 55 °C 100 A
(440 V) 1-Pole, 40 °C 85 A
(440 V) 1-Pole, 55 °C 85 A
(72 V) 1-Pole, 40 °C 120 A
(72 V) 1-Pole, 55 °C 100 A
Corrente nominale di funzionamento DC-5 (Ie)(110 V) 1-Pole, 40 °C 85 A
(110 V) 1-Pole, 55 °C 85 A
(220 V) 1-Pole, 40 °C 85 A
(220 V) 1-Pole, 55 °C 85 A
(440 V) 1-Pole, 40 °C 35 A
(440 V) 1-Pole, 55 °C 35 A
(72 V) 1-Pole, 40 °C 85 A
(72 V) 1-Pole, 55 °C 85 A
Corrente nominale di funzionamento DC-13 (Ie)(24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W
(72 V) 1 A / 72 W
(110 V) 0.55 A / 60 W
(125 V) 0.55 A / 69 W
(220 V) 0.30 A / 66 W
(250 V) 0.3 / 75 W
Dispositivi di protezione da cortocircuitoCircuito Ausiliare - Fusibili Tipo gG 10 A
Fusibili Tipo gG 160 A
Corrente nominale ammissibile di breve durata (Icw)for 0.1 s 140 A
per 1 s 100 A
Tensione nominale di isolamento (Ui)acc. to IEC 60947-4-1 1000 V
acc. to IEC 60947-5-1 690 V
secondo UL/CSA 600 V
Tensione di tenuta ad impulso (Uimp)8 kV
Massima frequenza di commutazione elettrica300 cicli orari
Durata meccanica5 milione
Massima frequenza di commutazione meccanica3600 cicli orari
Capacità di commutazione minima17 / 5 VLT4K
Tensione nominale circuito di controllo (Uc)Funzionamento in DC 24 V
Consumo bobinaValore Medio di Ritenuta, dallo stato Caldo 4 W
Valore Medio di Attrazione, dallo stato Freddo 200 W
Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 4 W
Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 4 W
Attrazione a Max. Valore Nominale del Circuito di Controllo DC 200 V·A
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.1 W
at 6 A per Pole 0.1 W
Tempo di manovraBetween Coil De-energization and NC Contact Closing 8 ... 18 ms
Between Coil De-energization and NO Contact Opening 5 ... 15 ms
Between Coil Energization and NC Contact Opening 10 ... 27 ms
Between Coil Energization and NO Contact Closing 30 ... 30 ms
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH75-25 (75 x 25 mm Mounting Rail) acc. to IEC 60715
Montaggio con viti (non in dotazione)2 x M6 Screws Placed Diagonally
Sezioni dei cavi-circuito principaleFlexible with Cable End 6 ... 16 mm²
Rigid Cable 6 ... 25 mm²
Sezioni dei cavi-circuito ausiliarioFlexible with Cable End 0.75 ... 2.5 mm²
Rigid Cable 1 ... 4 mm²
Grado di protezionesecondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP10
Connessione terminali (consegnati in posizione aperta) Poli principali2 viti M6 (+,-) Pozidriv con 1 morsetto (13 x 10 mm)
Tipo di morsettoScrew Terminals
Nome prodottoContattori fino a 100A
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 1000 V DC
Potenza nominale di impiego UL/CSA(1000 V DC) 35 A
(440 V DC) 100 A
(600 V DC) 75 A
Dati ambientali
Temperatura ambienteClose to Contactor for Storage -60 ... +80 °C
Near Contactor for Operation in Free Air (0.85 ... 1.1 Uc) -40 ... +55 °C
Near Contactor for Operation in Free Air (Uc) -40 ... 70 °C
Resistenza climaticaaccording to IEC 60068-2-30 and 60068-2-11 - UTE C 63-100 Specification II
Massima altitudine d'esercizio permessaWithout Derating 3000 m
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
SCIP semplificato0b31f6ed-ae81-48fa-bbc8-7ad57e4595a5 Norvegia (NO)
13b68128-9074-4f72-a7f5-f0879767c358 Francia (FR)
2cd223ee-d1d7-4c89-ad5c-7283ac64288b Portogallo (PT)
3c8e37ff-7da0-41da-a4d3-412c6cf0494d Danimarca (DK)
3e50da30-7ea2-4780-ac31-f0204a7e746e Spagna (ES)
4e6e49db-eec0-415b-985d-bf031fef905b Grecia (GR)
51737e6a-86a3-4138-82f3-5fb71b490287 Ungheria (HU)
5ca8d5f7-38d6-41fc-b0fe-6ce8ed977bc7 Estonia (EE)
7bbe47cd-3321-490b-94d7-bdf9e3276f2d Croazia (HR)
8dd3d49a-68ab-4266-b106-c8801efb6d47 Polania (PL)
91bcabbe-9a74-4100-a939-b252724f3355 Italia (IT)
a4273aac-9a9b-4917-8672-6ba3e2ae1fff Svezia (SE)
ae57bc78-8f96-48b6-a8e7-94f27dc02b92 Germania (DE)
b5848542-f43d-4a57-aa79-ea0ccb7620b3 Finlandia (FI)
ca471c2b-4473-4fc4-95d2-bf30dedc97be Repubblica Ceca (CZ)
de1fdda1-0352-4faa-be51-26fbe609b685 Paesi Bassi (Olanda) (NL)
de9b3994-9f34-4061-8ab1-7fad9a28cc61 Belgio (BE)
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
Certificati e dichiarazioni (numero del documento)
Certificato CBCB_CN45325
Certificato CCCCCC_2018010304129268
Certificato CQCCQC2018010304129268
Certificato CSACSA_1033838_LR056745
Declaration of Conformity - CCC2020980304001625
Dichiarazione di conformità - CE1SBD250807U1000
Declaration of Conformity - UKCA1SBD250824U1000
Certificato EACEAC_RU C-FR ME77 B03599
Scheda elenco ULUL_E319322
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1140 mm
Profondità imballo livello 1146 mm
Altezza imballo livello 196 mm
Peso lordo imballo livello 11.3 kg
EAN imballo livello 13471522113818
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC002552 - contattore di potenza per commutazione di corrente continua
ETIM 8EC002552 - Power contactor, DC switching
ETIM 9EC002552 - Power contactor, DC switching
eClassV11.0 : 27371018
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4763 >> Power contactor, DC switching

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
GAE75-10-11 24V DC Contactor - ABB - GAE75-10-11 - 1SBL419025R8111 97 Kbytes GAE75-10-11 24V DC Contactor - ABB - GAE75-10-11 - 1SBL419025R8111
GAE75-10-11 1SBL419025R8111 ABB Contattore Gaa75-10-11 24V DC 81 Kbytes GAE75-10-11 24V DC Contactor - ABB - GAE75-10-11 - 1SBL419025R8111
