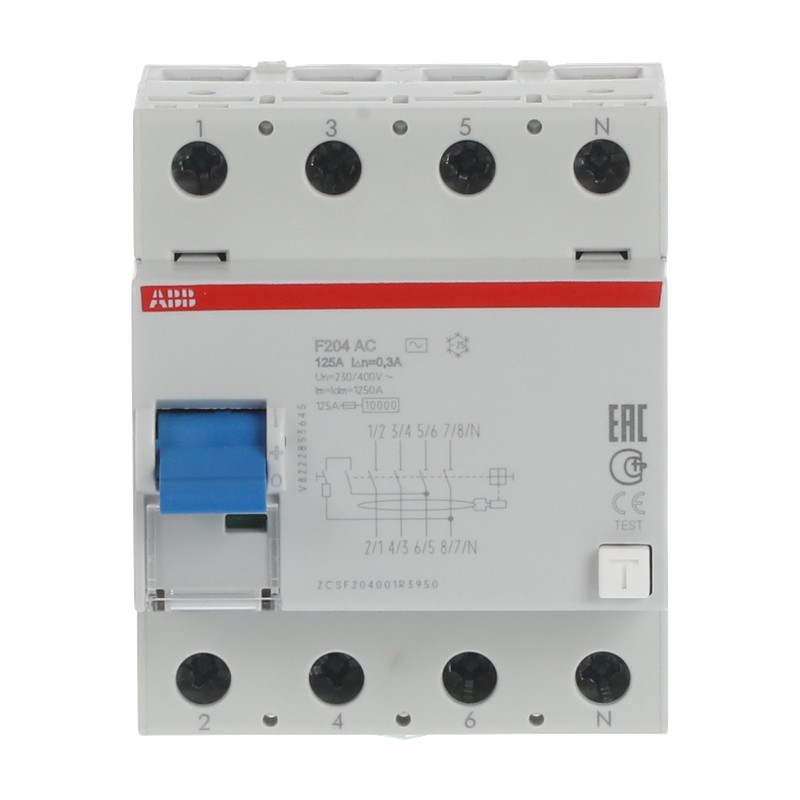

2CSF204001R3950 ABB Interruttore differenziale 4P 125A AC 300mA
2CSF204001R3950
ABB
Interruttore differenziale 4P 125A AC 300mA
Int.dif.F204AC-125/0.3 4p 125A AC 300mA
F204 AC-125/0,3 F200 - 4P - Type AC - 300 mA - 125 A
disgiuntori, fusibili, apparecchi per l’installazione in serie/su parete > Interruttore differenziale
Industriale > F200 (80-125A)
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Tipo di corrente residua | Type AC |
| Test Voltage (Ut) | 100-250 V |
| Maximum Surge Current | 0.25 kA |
| Leakage Current Type | AC |
| Collegamento tensione di alimentazione | Arbitrario |
| Resistenza elettrica | 2000 ciclo (i) |
| Resistenza meccanica | 5000 ciclo (i) |
| Numero di poli | 4P |
| Number of Modular Spacings per DIN Rail | 4 |
| Caratteristica operativa | Istantaneo |
| Posizione dei terminali neutri | Right |
| Coppia di serraggio | 2.8 N·m |
| Tipo accessorio | Signal/Auxiliary contact |
| Motor operating device | |
| Opzioni fornite | None |
| Accessories Available | Sì |
| Capacità di connessione | Busbar 10 mm² |
| Rigid 35 ... 35 mm² | |
| Flessibile 35 ... 35 mm² | |
| Sezione nominale | 4 - Multi-Wired 0...25 mm² |
| 1 - Solid-Core 35...35 mm² | |
| Lunghezza di spelatura cavo | 12 mm |
| Tipo di morsetto | Screw Terminals |
| Electrical | |
| Tensione nominale (Ur) | 230/400 V |
| Tensione nominale di funzionamento | 230 … 400 V AC |
| Tensione nominale di isolamento (Ui) | 500 V |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 125 A |
| Corrente residua nominale | 300 mA |
| Corrente nominale di cortocircuito condizionale (Inc) | 10 kA |
| Frequenza (f) | 50/60 Hz |
| Frequenza nominale (f) | 50 Hz |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 11.2 W |
| Total 33.6 W | |
| Design | |
| Number of Modules | 4 |
| Material Compliance | |
| Informazioni RoHS | 9AKK106713A5606 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20211115 |
| REACH Declaration | 9AKK108467A9482 |
| REACH Information | True - contains substances > 0.1 mass percentage |
| REACH Date | 20240429 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| SCIP | 941b7388-e5f6-48ed-bf9e-6d5653c1c989 Italia (IT) |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... 40 °C |
| In magazzino -40 ... 70 °C | |
| Grado di protezione | IP2X |
| Grado di inquinamento | 2 |
| Informazioni ambientali | fare riferimento alle Informazioni RoHS |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 4 |
| Larghezza prodotto | 72 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 69.5 mm |
| Peso netto prodotto | 500 g |
| Profondità integrata (t2) | 69 mm |
| Engineering | |
| EPLAN Data | 9AAC202084_EPLAN |
| Ordinazione | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Peso lordo imballo livello 1 | 0.545 kg |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 9AKK106713A5606 |
| Installation | |
| Istruzioni e manuali | 9AKK107991A6132 |
| 9AKK107991A0963 | |
| Tipo di montaggio | DIN-Rail |
| Posizione di montaggio | Any |
| Download Piu' Usati | |
| Scheda tecnica | 9AKK107991A8329 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000003 - Residual current circuit breaker (RCCB) |
| ETIM 10 | EC000003 - Residual current circuit breaker (RCCB) |
| eClass | V11.0 : 27142201 |
| Codice categoria granulare IDEA (IGCC) | 4875 >> Residual current circuit breaker (RCCB) |
| Codice classificazione oggetto | F |
| Norme di riferimento | IEC/EN 61008 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
