ABBAltri dispositivi modulari1SAE351111R0140 ABB Contattore 4NA 24AC/DC

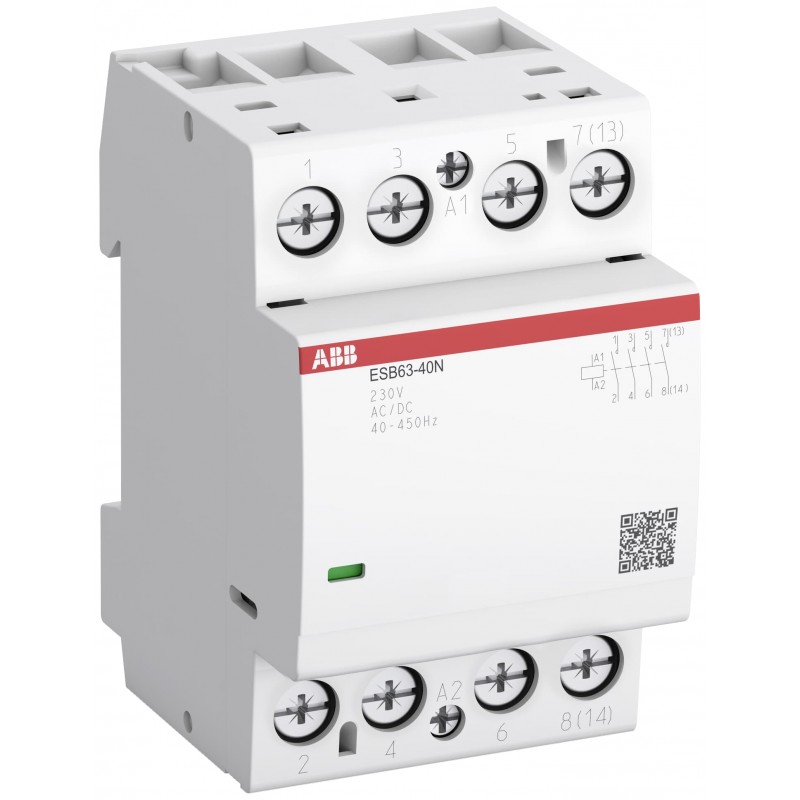

ABB 1SAE351111R0140 1SAE351111R0140 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SAE351111R0140 ABB Contattore 4NA 24AC/DC

Riferimento: 1SAE351111R0140

Produttore: ABB

Descrizione:

Contattore 4NA 24AC/DC
Contattore ESB63-40N-01 4NA 24AC/DC
ESB63-40N-01 Contattori Modulari (NO) 63 A - 4 NO - 0 NC - 24 V - Circuito di Controllo 400 Hz

Categorie:

  • apparecchi per montaggio su guida DIN/armadio > Contattore per quadro di distribuzione
  • ABB > Altri dispositivi modulari

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 156,07 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85365080
Download Piu' Usati
EPLAN Data9AAC404720_EPLAN
Scheda tecnica2CDC103051C0201
Istruzioni e manuali2CDC103043M6801
CAD Dimensional Drawing2CDC001079B0201
Dimensioni
Larghezza prodotto54 mm
Profondità prodotto65 mm
Altezza prodotto85 mm
Peso netto prodotto0.405 kg
Dati tecnici
Numero di contatti principali NA4
Numero di contatti principali NC0
Numero di contatti ausiliari NA0
Numero di contatti ausiliari NC0
Numero di poli4P
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 61095
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Tensione nominale di funzionamentoCircuito Principale 220 V DC
Circuito Principale 400 V AC
Frequenza nominale (f)Circuito di Controllo 400 Hz
Circuito di Controllo 50 Hz
Circuito di Controllo 60 Hz
Circuito di Controllo DC
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Circuito Principale DC
Corrente nominale di funzionamento AC-1 (Ie)(NO) 63 A
Corrente nominale di funzionamento AC-3 (Ie)(230 V) Monofase, NO 30 A
(400 V) Tre Fasi, NO 30 A
Corrente nominale di funzionamento AC-7a (Ie)(NO) 63 A
Corrente nominale di funzionamento AC-7b (Ie)(230 V) Monofase, NO 30 A
(400 V) Tre Fasi, NO 30 A
Potenza nominale di funzionamento AC-1 (Pe)(230 V) Monofase, NO 14.5 kW
(400 V) Tre Fasi, NO 43.6 kW
Potenza nominale di funzionamento AC-3 (Pe)(230 V) Monofase, NO 5 kW
(400 V) Tre Fasi, NO 15 kW
Potenza nominale di funzionamento AC-7a (Pe)(230 V) Monofase, NO 14.5 kW
(400 V) Tre Fasi, NO 43.6 kW
Potenza nominale di funzionamento AC-7b (Pe)(230 V) Monofase, NO 5 kW
(400 V) Tre Fasi, NO 15 kW
Potere di interruzione nominale AC-3 secondo IEC 60947-4-18 x Ie / AC-3
Potere di chiusura nominale AC-3 secondo IEC 60947-4-110 x Ie / AC-3
Corrente nominale ammissibile di breve durata (Icw)at 40 °C Ambient Temp, in Free Air, from a Cold State 10 s 240 A
Tensione nominale di isolamento (Ui)500 V
Tensione di tenuta ad impulso (Uimp)6 kV
Durata elettricaAC-1 (NO) 100000 ciclo (i)
AC-3 (NO) 240000 ciclo (i)
AC-7a (NO) 100000 ciclo (i)
AC-7b (NO) 240000 ciclo (i)
Massima frequenza di commutazione elettricaAC-1 300 cicli orari
AC-3 600 cicli orari
AC-7a 300 cicli orari
AC-7b 600 cicli orari
Durata meccanicaNr. Operations 1000000 ciclo (i)
Limiti d'esercizio bobina(secondo IEC 60947-4-1) 0.85 ... 1.1 x Uc (at θ ≤ 55 °C)
Tensione nominale circuito di controllo (Uc)24 V
Consumo bobinaValore Medio di Ritenuta 50 / 60 Hz 4.5 V·A
Valore Medio di Ritenuta DC 5 W
Valore Medio di Attrazione 50 Hz 60 V·A
Valore Medio di Attrazione 60 Hz 60 V·A
Valore Medio di Attrazione DC 70 W
Perdita di potenzaa Condizioni Operative Nominali AC-1 per Polo 4.5 W
Montaggio su barra DINTH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715
Sezioni dei cavi-circuito principaleFlexible with Ferrule 1x 1.5 ... 16 mm²
Flexible with Ferrule 2x 1.5 ... 10 mm²
Flexible with Insulated Ferrule 1x 1.5 ... 16 mm²
Flexible with Insulated Ferrule 2x 1.5 ... 10 mm²
Flessibile 2x 1.5 ... 10 mm²
Flessibile 1x 1.5 ... 16 mm²
Rigid 1x 1.5 ... 25 mm²
Rigid 2x 1.5 ... 10 mm²
Sezioni dei cavi-circuito di controlloFlexible with Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Ferrule 2x 0.75 ... 1.0 mm²
Flexible with Insulated Ferrule 1x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 2x 0.75 ... 1 mm²
Flessibile 1x 1 ... 4.0 mm²
Flessibile 2x 1 ... 2.5 mm²
Rigid 1x 1 ... 4 mm²
Rigid 2x 1 ... 2.5 mm²
Lunghezza di spelatura cavoCircuito di Controllo 7 mm
Circuito Principale 13 mm
Grado di protezioneIP20
Cacciavite raccomandatoCircuito di Controllo Pozidriv 1
Circuito Principale Pozidriv 2
Coppia di serraggioControl Circuit 0.9 N·m
Circuito Principale 2.5 N·m
Tipo di morsettoScrew Terminals
Larghezza in numero di intervalli modulari3.0
Nome prodottoContattori Modulari
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 480 V AC
Potenza nominale di impiego UL/CSA(secondo UL 240 V) 63 A
(secondo UL 480 V) 63 A
Portata UL/CSA(220 ... 240 V AC) Monofase, NO 5 Hp
(220 ... 240 V AC) Tre Fasi, NO 10 Hp
(440 ... 480 V AC) Monofase, NO 7.5 Hp
(440 ... 480 V AC) Tre Fasi, NO 15 Hp
Sezioni dei cavi circuito principale UL/CSASolid 16-4 AWG
Stranded 16-4 AWG
Sezioni dei cavi circuito di controllo UL/CSASolid 16-10 AWG
Stranded 16-10 AWG
Coppia di serraggio UL/CSAControl Circuit 8 in·lb
Circuito Principale 20 in·lb
Amperaggio motore uso pieno carico(220 ... 240 V AC) Monofase, NO 28 A
(220 ... 240 V AC) Tre Fasi, NO 28 A
(440 ... 480 V AC) Monofase, NO 21 A
(440 ... 480 V AC) Tre Fasi, NO 21 A
Dati ambientali
Temperatura ambienteIn funzione -25 ... +55 °C
In magazzino -40 ... +80 °C
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 15g
Grado di inquinamento3
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
CN8Business To Consumer
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetNo non-hazardous waste is sent to a landfill
UL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SBC100156C0266
Dichiarazione prodotto ambientale - EPD1SAC200433H0001
Certificati e dichiarazioni (numero del documento)
A2L Certificate – IEC1SAA920000-4601
Certificato ABS1SAA920000-0101
Certificato CB1SAA920005-2001
Certificato CQCCQC2017010304993562
CQC2017010304993563
Declaration of Conformity - CCC2020980304001310
2020980304001313
Dichiarazione di conformità - CE1SAD101100-3301
Declaration of Conformity - UKCA1SAD201100-3301
Certificato DNV1SAA920000-0306
Certificato EAC1SAA920001-2702
Certificato NF1SAA920001-1202
Certificato RINA1SAA920000-0801
Certificato RMRS1SAA920000-0705
Certificato ULE191658-19960301
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 192 mm
Profondità imballo livello 157 mm
Altezza imballo livello 169.5 mm
Peso lordo imballo livello 10.405 kg
EAN imballo livello 14013614525278
Unità imballo livello 232 pezzo (i)
Larghezza imballo livello 2280 mm
Profondità imballo livello 2395 mm
Altezza imballo livello 2210 mm
Peso lordo imballo livello 213.3 kg
EAN imballo livello 24013614539671
Classificazioni e standard esterni
Codice classificazione oggettoQ
ETIM 7EC001653 - contattore da impianti per installazione in serie
ETIM 8EC001653 - Installation contactor for distribution board
ETIM 9EC001653 - Installation contactor for distribution board
eClassV11.0 : 27142308
UNSPSC39121529
Codice categoria granulare IDEA (IGCC)4759 >> Installation contactor for distribution board
E-Number (Finland)3707590
E-Number (Norway)4190282
E-Number (Sweden)3210572

ETIM for 1SAE351111R0140 Apparecchi per montaggio su guida DIN/a incasso (EC001653)

Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica220 V
Nome caratteristicacorrente d'esercizio nominale (EF007679)
Valore caratteristica63 A
Nome caratteristicatensione di azionamento nominale (EF008409)
Valore caratteristica24 V
Nome caratteristicatipo di tensione d'esercizio (EF005294)
Valore caratteristicaAC/DC
Nome caratteristicatipo di tensione di azionamento (EF005293)
Valore caratteristicaAC/DC
Nome caratteristicanumero di contatti di chiusura (EF008256)
Valore caratteristica4
Nome caratteristicanumero di contatti di riposo (EF008255)
Valore caratteristica0
Nome caratteristicacursore per commutazione manuale (EF005240)
Valore caratteristicaNo
Nome caratteristicanumero di unità modulari (EF002950)
Valore caratteristica3.0
Nome caratteristicaprofondità di montaggio (EF000218)
Valore caratteristica58 mm
Nome caratteristicadispositivi supplementari possibili (EF008148)
Valore caratteristicaSì
Nome caratteristicacon funzione giorno/notte (EF021124)
Valore caratteristicaNo
Nome caratteristicasenza ronzio (EF016334)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
