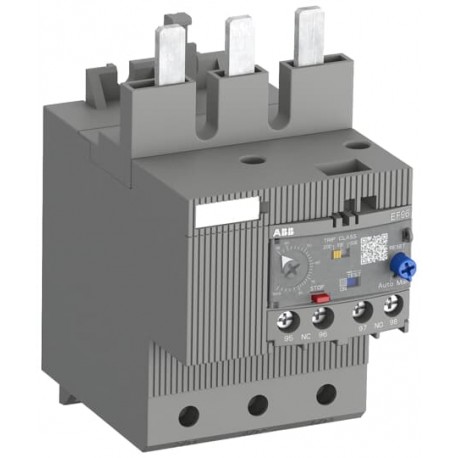

ABB 1SAX341001R1101 1SAX341001R1101 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

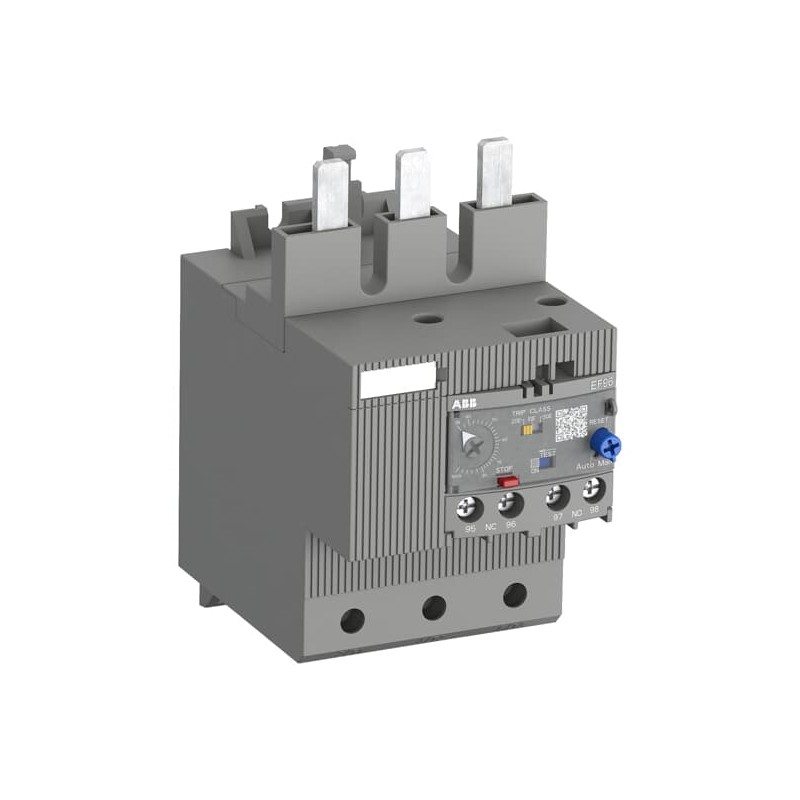

1SAX341001R1101 ABB EF96-100 elettronico Relè di sovraccarico

Riferimento: 1SAX341001R1101

Produttore: ABB

Descrizione:

EF96-100 elettronico Relè di sovraccarico
EF96-100 RELÈ ELETTRICO. OVERCAR. 36-100A
EF96-100 Salvamotori e relè termici 36 ... 100 A

Categorie:

  • Apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico
  • ABB > Contattori e relè di sovraccarico > Electronic Overload relays

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 247,69 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 7-8 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica2CDC107041D0201
Istruzioni e manuali2CDC107027M6803
Istruzioni e manuali (parte 2)1SAC200017M0002
Ex Operating Instructions2CDC107043M6801
Time-Current Characteristic Curve1SAX100509F0002
1SAX100510F0001
CAD Dimensional Drawing2CDC001079B0201
Diagramma dimensionale1SAX300406F0001
Dimensioni
Larghezza prodotto70 mm
Altezza prodotto132.7 mm
Profondità prodotto105.2 mm
Peso netto prodotto0.802 kg
Dati tecnici
Campo di impostazione36 ... 100 A
Tensione nominale di funzionamentoCircuito Ausiliario 600 V AC/DC
Circuito Principale 1000 V AC
Corrente nominale di funzionamento (Ie)100 A
Frequenza nominale (f)Circuito Ausiliario 50 Hz
Circuito Ausiliario 60 Hz
Circuito Ausiliario DC
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Circuito Principale 8 kV
Tensione nominale di isolamento (Ui)1000 V
Numero di poli3P
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA1
Numero di poli protetti3
Corrente termica convenzionale in aria libera (Ith)Circuito Ausiliare NC 6 A
Circuito Ausiliare NO 6 A
Corrente nominale di funzionamento AC-15 (Ie)(240 V) NC 3 A
(240 V) NO 3 A
(400 V) NC 1.1 A
(400 V) NO 1.1 A
(500 V) NC 0.75 A
(500 V) NO 0.75 A
Corrente nominale di funzionamento DC-13 (Ie)(125 V) NC 0.55 A
(125 V) NO 0.5 A
(24 V) NC 1.5 A
(24 V) NO 1.5 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Grado di protezioneAbitazione IP20
Terminali del Circuito Principale IP10
Grado di inquinamento3
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flessibile 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 4 mm²
Sezioni dei cavi-circuito principaleFlexible with Ferrule 2x 4 ... 35 mm²
Flexible with Ferrule 1x 4 ... 50 mm²
Flexible with Insulated Ferrule 2x 2 ... 35 mm²
Flexible with Insulated Ferrule 1x 4 ... 50 mm²
Flessibile 1x 4 ... 50 mm²
Flessibile 2x 4 ... 35 mm²
Rigid 1x 4 ... 70 mm²
Rigid 2x 4 ... 35 mm²
Coppia di serraggioCircuito Ausiliare 0.8 ... 1.2 N·m
Circuito Principale 6 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 9 mm
Circuito Principale 20 mm
Cacciavite raccomandatoCircuito Ausiliario Pozidriv 2
Circuito Principale Hexagon 4
Posizione di montaggioPosizione 1 a 6
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.117 ... 0.9 W
Idoneo perAF80
AF96
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Contatto nominale UL/CSA(NC:) B600
(NC:) Q600
(NO:) B600
(NO:) Q600
Sezioni dei cavi circuito principale UL/CSAFlessibile 1/2x 10-2 AWG
Stranded 1/2x 10-2 AWG
Sezioni dei cavi circuito ausiliario UL/CSAFlessibile 1/2x 18-10 AWG
Stranded 1/2x 18-10 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 7 ... 1 in·lb
Circuito Principale 70 in·lb
Dati ambientali
Temperatura ambienteIn funzione -25 ... +70 °C
Operation Compensated -25 ... +70 °C
In magazzino -50 ... +85 °C
Compensazione temperatura aria ambientaleSì
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 25g
Resistenza alle vibrazioni secondo IEC 60068-2-65g 3 ... 150 Hz
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS2CMT2021-006277
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions1SAC200283H0001
Informazioni ambientali1SAC200099H0001
Dichiarazione prodotto ambientale - EPD1SAC200236H0001
Certificati e dichiarazioni (numero del documento)
Certificato ABS1SAA941002-0102
Certificato ATEX1SAA941004-3901
Certificato BV1SAA941002-0201
Certificato CB1SAA964013-2001
Certificato CCC2024010304636746
Certificato CCS1SAA941001-0901
Certificato CQCCQC2013010309592132
Declaration of Conformity - CCC2020980309000286
Dichiarazione di conformità - CE1SAD101100-3601
Declaration of Conformity - UKCA1SAD201100-3601
Certificato DNV1SAA941003-0302
Certificato EAC1SAA941003-2701
IECEx Certificate1SAA941000-4001
Certificato LR1SAA941002-0501
Certificato RINARINA_ELE376813CS
Certificato RMRS1SAA941001-0701
Certificato ULE48139-19990512
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1139 mm
Altezza imballo livello 1107 mm
Profondità imballo livello 175.5 mm
Peso lordo imballo livello 10.857 kg
EAN imballo livello 14013614442247
Classificazioni e standard esterni
Codice classificazione oggettoF
ETIM 9EC001080 - Electronic overload relay
ETIM 10EC001080 - Electronic overload relay
eClassV11.0 : 27371502
UNSPSC39122330
Codice categoria granulare IDEA (IGCC)5365 >> Electronic overload relay
E-Number (Finland)3706581
E-Number (Norway)4116701
E-Number (Sweden)3210246

ETIM for 1SAX341001R1101 Apparecchi elettrici a bassa tensione (EC001080)

Nome caratteristicaintervallo di corrente regolabile (EF008211)
Valore caratteristica100 A
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaapplicazione diretta
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a vite
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica1
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicatensione di alimentazione pilota nominale AC 50 Hz (EF003978)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale AC 60 Hz (EF003979)
Valore caratteristica0 V
Nome caratteristicatensione di alimentazione pilota nominale DC (EF003980)
Valore caratteristica0 V
Nome caratteristicaclasse di intervento (EF006668)
Valore caratteristicaregolabile
Nome caratteristicatipo di tensione per l'azionamento (EF008242)
Valore caratteristicaEV009206
Nome caratteristicafunzione reset automatica (EF011941)
Valore caratteristicaSì
Nome caratteristicaingresso a funzione reset (EF011940)
Valore caratteristicaNo
Nome caratteristicatasto di funzione reset (EF011942)
Valore caratteristicaSì
