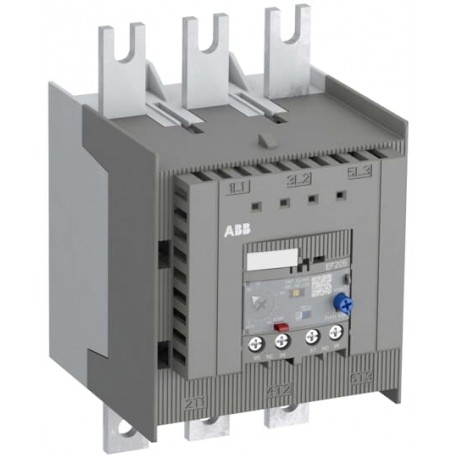

1SAX531001R1101 ABB EF205-210 elettronico Relè di sovraccarico Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

1SAX531001R1101 ABB EF205-210 elettronico Relè di sovraccarico

1SAX531001R1101

ABB

EF205-210 elettronico Relè di sovraccarico

EF205-210 RELÈ DI SOVRACCARICO ELETTRONICO

EF205-210 Salvamotori e relè termici 63 ... 210 A

Maggiori dettagli


Apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico

Contattori e relè di sovraccarico > Electronic Overload relays

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Prezzo totale: $408.59
Prezzo unitario: $408.59
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Ordinazione
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85364900
Download Piu' Usati
Scheda tecnica2CDC107042D0201
Istruzioni e manuali2CDC107036M6803
Istruzioni e manuali (parte 2)1SAC200017M0002
Ex Operating Instructions2CDC107043M6801
Time-Current Characteristic Curve1SAX100509F0002
1SAX100510F0001
CAD Dimensional Drawing2CDC001079B0201
Diagramma dimensionale1SAX500401F0001
Dimensioni
Larghezza prodotto105 mm
Altezza prodotto171 mm
Profondità prodotto122.8 mm
Peso netto prodotto1.256 kg
Dati tecnici
Campo di impostazione63 ... 210 A
Tensione nominale di funzionamentoCircuito Ausiliario 600 V AC/DC
Circuito Principale 1000 V AC
Corrente nominale di funzionamento (Ie)210 A
Frequenza nominale (f)Circuito Ausiliario 50 Hz
Circuito Ausiliario 60 Hz
Circuito Ausiliario DC
Circuito Principale 50 Hz
Circuito Principale 60 Hz
Tensione di tenuta ad impulso (Uimp)Circuito Ausiliario 6 kV
Circuito Principale 8 kV
Tensione nominale di isolamento (Ui)1000 V
Numero di poli3P
Numero di contatti ausiliari NC1
Numero di contatti ausiliari NA1
Numero di poli protetti3
Corrente termica convenzionale in aria libera (Ith)Circuito Ausiliare NC 5 A
Circuito Ausiliare NO 5 A
Corrente nominale di funzionamento AC-15 (Ie)(240 V) NC 3 A
(240 V) NO 3 A
(400 V) NC 1.1 A
(400 V) NO 1.1 A
(500 V) NC 0.75 A
(500 V) NO 0.75 A
Corrente nominale di funzionamento DC-13 (Ie)(125 V) NC 0.55 A
(125 V) NO 0.5 A
(24 V) NC 1.5 A
(24 V) NO 1.5 A
(250 V) NC 0.27 A
(250 V) NO 0.27 A
(60 V) NC 0.55 A
(60 V) NO 0.55 A
Grado di protezioneAbitazione IP20
Terminali del Circuito Principale IP00
Grado di inquinamento3
Sezioni dei cavi-circuito ausiliarioFlexible with Ferrule 1/2x 0.75 ... 2.5 mm²
Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm²
Flessibile 1/2x 0.75 ... 2.5 mm²
Rigid 1/2x 1 ... 4 mm²
Sezioni dei cavi-circuito principaleHole Diameter > 8 mm²
Rigid or Flexible with Cable Lug 1x 16 ... 185 mm²
Rigid or Flexible with Cable Lug 2x 16 ... 120 mm²
Coppia di serraggioCircuito Ausiliare 0.8 ... 1.2 N·m
Circuito Principale 18 N·m
Lunghezza di spelatura cavoCircuito Ausiliare 9 mm
Cacciavite raccomandatoCircuito Ausiliario Pozidriv 2
Posizione di montaggioPosizione 1 a 6
Perdita di potenzaa Condizioni Operative Nominali per Polo 0.107 ... 1.191 W
Idoneo perA145
A185
AF145
AF185
AF190
AF205
Norme di riferimentoIEC/EN 60947-1
IEC/EN 60947-4-1
IEC/EN 60947-5-1
UL 60947-1
UL 60947-4-1
Reparto tecnico UL/CSA
Massima tensione di funzionamento UL/CSACircuito Principale 600 V AC
Contatto nominale UL/CSA(NC:) B600
(NC:) Q600
(NO:) B600
(NO:) Q600
Sezioni dei cavi circuito principale UL/CSAStranded 1/2x 6-0000 AWG
Sezioni dei cavi circuito ausiliario UL/CSAFlessibile 1/2x 18-10 AWG
Stranded 1/2x 18-10 AWG
Coppia di serraggio UL/CSACircuito Ausiliare 7 ... 11 in·lb
Circuito Principale 160 in·lb
Dati ambientali
Temperatura ambienteIn funzione -25 ... +70 °C
Operation Compensated -25 ... +70 °C
In magazzino -50 ... +85 °C
Compensazione temperatura aria ambientaleSì
Massima altitudine d'esercizio permessa2000 m
Resistenza agli urti secondo IEC 60068-2-2711 ms Pulse 25g
Resistenza alle vibrazioni secondo IEC 60068-2-65g 3 ... 150 Hz
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Toxic Substances Control Act - TSCA2CMT2023-006525
Material Compliance
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
REACH Declaration2CMT2021-006202
Informazioni RoHS1SVD981001-4401
CN8Business to Business
Categoria RAEE5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
ABB EcoSolutions
End Of Life Disassembling Instructions1SAC200336H0001
Informazioni ambientali1SAC200101H0001
Dichiarazione prodotto ambientale - EPD1SAC200240H0001
Certificati e dichiarazioni (numero del documento)
Certificato ABS1SAA941002-0102
Certificato ATEX1SAA941004-3901
Certificato BV1SAA941002-0201
Certificato CB1SAA964010-2001
Certificato CCC2024010304654682
Certificato CCS1SAA941001-0901
Certificato CQCCQC2012010309537805
Declaration of Conformity - CCC2020980309000290
Dichiarazione di conformità - CE1SAD101100-3601
Declaration of Conformity - UKCA1SAD201100-3601
Certificato DNV1SAA941003-0302
Certificato EAC1SAA941003-2701
IECEx Certificate1SAA941000-4001
Certificato LR1SAA941002-0501
Certificato RINARINA_ELE376813CS
Certificato RMRS1SAA941001-0701
Certificato ULE48139-19990512
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1195 mm
Altezza imballo livello 1199 mm
Profondità imballo livello 1140 mm
Peso lordo imballo livello 11.624 kg
EAN imballo livello 14013614442223
Classificazioni e standard esterni
Codice classificazione oggettoF
ETIM 9EC001080 - Electronic overload relay
ETIM 10EC001080 - Electronic overload relay
eClassV11.0 : 27371502
UNSPSC39122330
Codice categoria granulare IDEA (IGCC)5365 >> Electronic overload relay
E-Number (Finland)3705899
E-Number (Norway)4116703
E-Number (Sweden)3210248

ETIM for 1SAX531001R1101 Apparecchi elettrici a bassa tensione (EC001080)
Caratteristica Valore
intervallo di corrente regolabile (EF008211) 210 A
modo di montaggio (EF000003) applicazione diretta
tipo di collegamento circuito elettrico principale (EF006819) raccordo a vite
numero di contatti ausiliari, contatti di riposo (EF001377) 1
numero di contatti ausiliari, contatti di chiusura (EF001376) 1
numero di contatti ausiliari, invertitori (EF003531) 0
tensione di alimentazione pilota nominale AC 50 Hz (EF003978) 0 V
tensione di alimentazione pilota nominale AC 60 Hz (EF003979) 0 V
tensione di alimentazione pilota nominale DC (EF003980) 0 V
classe di intervento (EF006668) regolabile
tipo di tensione per l'azionamento (EF008242) EV009206
funzione reset automatica (EF011941) Sì
ingresso a funzione reset (EF011940) No
tasto di funzione reset (EF011942) Sì

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
EF205-210 Electronic Overload Relay - ABB - EF205-210 - 1SAX531001R1101 99 Kbytes EF205-210 Electronic Overload Relay - ABB - EF205-210 - 1SAX531001R1101
EF205-210 1SAX531001R1101 ABB EF205-210 elettronico Relè di sovraccarico 71 Kbytes EF205-210 Electronic Overload Relay - ABB - EF205-210 - 1SAX531001R1101
