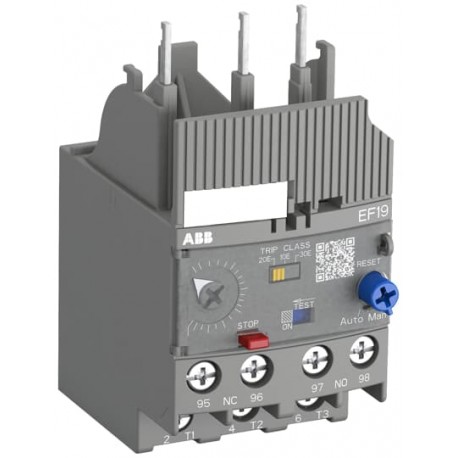

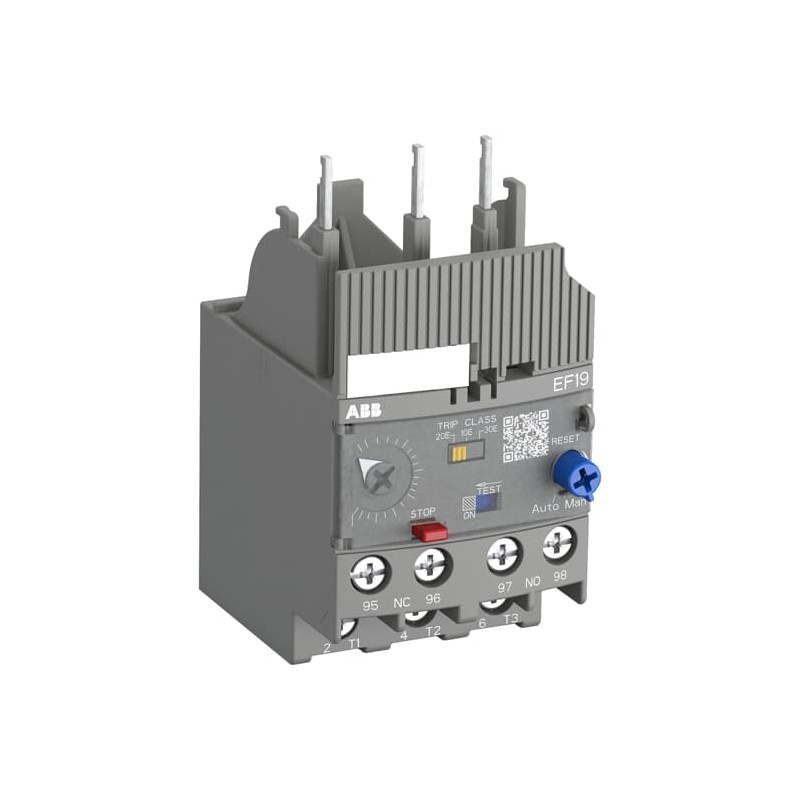

1SAX121001R1105 ABB EF19-18.9 elettronico Relè di sovraccarico
1SAX121001R1105
ABB
EF19-18.9 elettronico Relè di sovraccarico
EF19-18.9 R. ELETTRO. SOVRACCARICO DI CLASSE A
EF19-18.9 Salvamotori e relè termici 5.7 ... 18.9 A
Apparecchi elettrici a bassa tensione > relè elettronico di sovraccarico
Contattori e relè di sovraccarico > Electronic Overload relays
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Ordinazione | |
|---|---|
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85364900 |
| Download Piu' Usati | |
| Scheda tecnica | 2CDC107025D0201 |
| Istruzioni e manuali | 2CDC107023M6803 |
| Istruzioni e manuali (parte 2) | 1SAC200017M0002 |
| Ex Operating Instructions | 2CDC107043M6801 |
| Time-Current Characteristic Curve | 1SAX100509F0002 |
| 1SAX100510F0001 | |
| CAD Dimensional Drawing | 2CDC001079B0201 |
| Diagramma dimensionale | 1SAX100403F0001 |
| Dimensioni | |
| Larghezza prodotto | 44.4 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 59.3 mm |
| Peso netto prodotto | 0.158 kg |
| Dati tecnici | |
| Campo di impostazione | 5.7 ... 18.9 A |
| Tensione nominale di funzionamento | Circuito Ausiliario 600 V AC/DC |
| Circuito Principale 690 V AC | |
| Corrente nominale di funzionamento (Ie) | 18.9 A |
| Frequenza nominale (f) | Circuito Ausiliario 50 Hz |
| Circuito Ausiliario 60 Hz | |
| Circuito Ausiliario DC | |
| Circuito Principale 50 Hz | |
| Circuito Principale 60 Hz | |
| Tensione di tenuta ad impulso (Uimp) | Circuito Ausiliario 6 kV |
| Circuito Principale 6 kV | |
| Tensione nominale di isolamento (Ui) | 690 V |
| Numero di poli | 3 |
| Numero di contatti ausiliari NC | 1 |
| Numero di contatti ausiliari NA | 1 |
| Numero di poli protetti | 3 |
| Corrente termica convenzionale in aria libera (Ith) | Circuito Ausiliare NC 6 A |
| Circuito Ausiliare NO 6 A | |
| Corrente nominale di funzionamento AC-15 (Ie) | (240 V) NC 3 A |
| (240 V) NO 3 A | |
| (400 V) NC 1.1 A | |
| (400 V) NO 1.1 A | |
| (500 V) NC 0.75 A | |
| (500 V) NO 0.75 A | |
| Corrente nominale di funzionamento DC-13 (Ie) | (125 V) NC 0.55 A |
| (125 V) NO 0.5 A | |
| (24 V) NC 1.5 A | |
| (24 V) NO 1.5 A | |
| (250 V) NC 0.27 A | |
| (250 V) NO 0.27 A | |
| (60 V) NC 0.55 A | |
| (60 V) NO 0.55 A | |
| Grado di protezione | IP20 |
| Grado di inquinamento | 3 |
| Sezioni dei cavi-circuito ausiliario | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm² | |
| Flessibile 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Sezioni dei cavi-circuito principale | Flexible with Ferrule 1/2x 0.75 ... 2.5 mm² |
| Flexible with Insulated Ferrule 1/2x 0.75 ... 2.5 mm² | |
| Flessibile 1/2x 0.75 ... 2.5 mm² | |
| Rigid 1/2x 1 ... 4 mm² | |
| Coppia di serraggio | Circuito Ausiliare 0.8 ... 1.2 N·m |
| Circuito Principale 0.8 ... 1.5 N·m | |
| Lunghezza di spelatura cavo | Circuito Ausiliare 9 mm |
| Circuito Principale 9 mm | |
| Cacciavite raccomandato | Circuito Ausiliario Pozidriv 2 |
| Circuito Principale Pozidriv 2 | |
| Posizione di montaggio | Posizione 1 a 6 |
| Perdita di potenza | a Condizioni Operative Nominali per Polo 0.028 ... 0.304 W |
| Idoneo per | AF09 |
| AF12 | |
| AF16 | |
| AF26 | |
| Norme di riferimento | IEC/EN 60947-1 |
| IEC/EN 60947-4-1 | |
| IEC/EN 60947-5-1 | |
| UL 60947-1 | |
| UL 60947-4-1 | |
| Reparto tecnico UL/CSA | |
| Massima tensione di funzionamento UL/CSA | Circuito Principale 600 V AC |
| Contatto nominale UL/CSA | (NC:) B600 |
| (NC:) Q600 | |
| (NO:) B600 | |
| (NO:) Q600 | |
| Sezioni dei cavi circuito principale UL/CSA | Flessibile 1/2x 16-10 AWG |
| Stranded 1/2x 16-10 AWG | |
| Sezioni dei cavi circuito ausiliario UL/CSA | Flessibile 1/2x 18-10 AWG |
| Stranded 1/2x 18-10 AWG | |
| Coppia di serraggio UL/CSA | Circuito Ausiliare 7 ... 1 in·lb |
| Circuito Principale 7 ... 13 in·lb | |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25 ... +70 °C |
| Operation Compensated -25 ... +70 °C | |
| In magazzino -50 ... +80 °C | |
| Compensazione temperatura aria ambientale | Sì |
| Massima altitudine d'esercizio permessa | 2000 m |
| Resistenza agli urti secondo IEC 60068-2-27 | 11 ms Pulse 25g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6 | 3g 3 ... 150 Hz |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| REACH Declaration | 2CMT2021-006202 |
| Informazioni RoHS | 2CMT2021-006277 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Toxic Substances Control Act - TSCA | 2CMT2023-006525 |
| CN8 | Business to Business |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 1SAC200355H0001 |
| Informazioni ambientali | 1SAC200096H0001 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ABS | 1SAA941002-0102 |
| Certificato ATEX | 1SAA941004-3901 |
| Certificato BV | 1SAA941002-0201 |
| Certificato CB | 1SAA964002-2002 |
| Certificato CCS | 1SAA941001-0901 |
| Certificato CQC | CQC2008010309289447 |
| Declaration of Conformity - CCC | 2020980309000285 |
| Dichiarazione di conformità - CE | 1SAD101100-3601 |
| Declaration of Conformity - UKCA | 1SAD201100-3601 |
| Certificato DNV | 1SAA941003-0302 |
| Certificato EAC | 1SAA941003-2701 |
| IECEx Certificate | 1SAA941000-4001 |
| Certificato LR | 1SAA941002-0501 |
| Certificato RINA | RINA_ELE376813CS |
| Certificato RMRS | 1SAA964000-0703 |
| Certificato UL | E48139-19990512 |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 91 mm |
| Altezza imballo livello 1 | 51.5 mm |
| Profondità imballo livello 1 | 68 mm |
| Peso lordo imballo livello 1 | 0.183 kg |
| EAN imballo livello 1 | 4013614404023 |
| Unità imballo livello 2 | 100 pezzo (i) |
| Larghezza imballo livello 2 | 463 mm |
| Altezza imballo livello 2 | 276 mm |
| Profondità imballo livello 2 | 263 mm |
| Peso lordo imballo livello 2 | 18.863 kg |
| Classificazioni | |
| Codice classificazione oggetto | F |
| ETIM 4 | EC001080 - relè di sovraccarico elettronico |
| ETIM 5 | EC001080 - relè di sovraccarico elettronico |
| ETIM 6 | EC001080 - relè di sovraccarico elettronico |
| ETIM 7 | EC001080 - relè di sovraccarico elettronico |
| ETIM 8 | EC001080 - Electronic overload relay |
| eClass | V11.0 : 27371502 |
| UNSPSC | 39122330 |
| Codice categoria granulare IDEA (IGCC) | 5365 >> Electronic overload relay |
| E-Number (Finland) | 3706155 |
| E-Number (Sweden) | 3224184 |
| Caratteristica | Valore |
|---|---|
| intervallo di corrente regolabile (EF008211) | 18.9 A |
| modo di montaggio (EF000003) | applicazione diretta |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a vite |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 1 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 1 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| tensione di alimentazione pilota nominale AC 50 Hz (EF003978) | 0 V |
| tensione di alimentazione pilota nominale AC 60 Hz (EF003979) | 0 V |
| tensione di alimentazione pilota nominale DC (EF003980) | 0 V |
| classe di intervento (EF006668) | regolabile |
| tipo di tensione per l'azionamento (EF008242) | EV009206 |
| funzione reset automatica (EF011941) | Sì |
| ingresso a funzione reset (EF011940) | No |
| tasto di funzione reset (EF011942) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| EF19-18.9 Electronic Overload Relay - ABB - EF19-18.9 - 1SAX121001R1105 | 101 Kbytes |
|
| EF19-18.9 1SAX121001R1105 ABB EF19-18.9 elettronico Relè di sovraccarico | 72 Kbytes |
|
