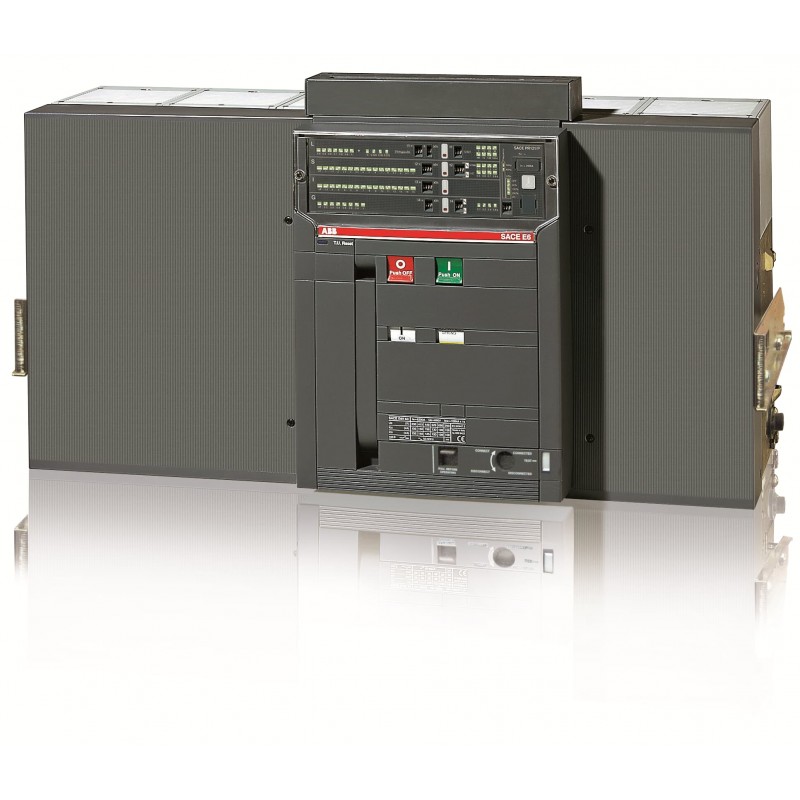

1SDA057026R1 ABB E6H 6300 PR121/P-LSIG In 6300A 3p W MP
1SDA057026R1
ABB
E6H 6300 PR121/P-LSIG In=6300A 3p W MP
E6H6300 PR121/P LSIG 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 03b624a1-2d9f-4a70-b2cc-0128471aae4f Italia (IT) |
| SCIP semplificato | 33b9e562-daaf-46cc-82e1-04dc23aba0fa Belgio (BE) |
| c14eee1f-18fd-4366-bb4c-88b850cdcb25 Germania (DE) | |
| 973d762a-b0ea-473b-b6bc-c1b6cbcaa25a Germania (DE) | |
| 0229c5a8-e1da-4d4d-bcf8-a523c463c58d Svezia (SE) | |
| 4fe2343c-8481-476b-b48c-f93c744c826e Francia (FR) | |
| a1b980c3-4a11-4586-ba21-52f19ac337be Spagna (ES) | |
| 6355fb3d-bad0-474e-a5c1-e649183a032e Ungheria (HU) | |
| 29d83216-1e24-4763-a05b-184100e2edd2 Belgio (BE) | |
| 5d608f9a-b916-4739-96fa-695cbfa87f14 Germania (DE) | |
| 95762196-638d-4d4f-86db-c9e03c701bdd Danimarca (DK) | |
| be1ace1e-28c4-44cd-a851-26bf567f27b6 Germania (DE) | |
| 518db228-5444-4b41-ab26-c4e97a7250c6 Repubblica Ceca (CZ) | |
| d698d889-478e-40cd-ac03-56ffa4fd8c26 Polania (PL) | |
| d26e9cb1-49e2-4724-ab8d-adb8fd3597b2 Ungheria (HU) | |
| 54726a76-357c-4b4f-893b-a6ea2159ffa0 Paesi Bassi (Olanda) (NL) | |
| d5d38fef-2afc-4bfd-a68b-f6e703539f03 Croazia (HR) | |
| 4d24fe70-227a-49f1-ab35-8e03fade1f33 Grecia (GR) | |
| 6d84ba04-aee2-40fa-a733-e3cc40b971b4 Portogallo (PT) | |
| 3954a2d0-0d74-4af7-a5d0-06ba6d316293 Estonia (EE) | |
| 46b3f662-85e9-4bdc-9ba1-eb9b68d6173f Bulgaria (BG) | |
| 2a429a13-14f5-4fae-8b99-7767ebeefdf1 Svezia (SE) | |
| 846a2592-fb38-4728-aebf-bf2460ba6ee8 Polania (PL) | |
| ef072f0f-e288-4594-8e38-2702093d7131 Francia (FR) | |
| a460f1b0-8b97-45e9-a642-6419124f4557 Germania (DE) | |
| a7519ba0-06ba-45cb-beb9-662d8ac16469 Polania (PL) | |
| 65756650-0d6e-48d7-988c-bc7fd87cd62b Norvegia (NO) | |
| 4d7920f0-b175-4272-8fdc-eb0dc7fb6cd4 Finlandia (FI) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644583668 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 810 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 116 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 138 kg |
| EAN imballo livello 1 | 8015644583668 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 2000 ciclo (i) |
| Ue = 500 ... 690 V 1500 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 1100 W |
| Corrente nominale (In) | 6300 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 6300 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 85 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 6300 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0017 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
