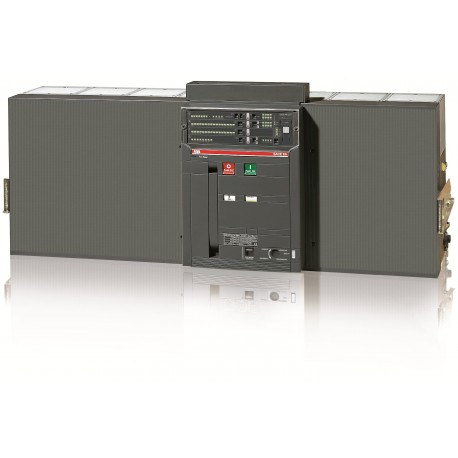

ABB 1SDA057002R1 1SDA057002R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

1SDA057002R1 ABB E6H 5000 PR121/P-LSIG In 5000A 4p W MP

Riferimento: 1SDA057002R1

Produttore: ABB

Descrizione:

E6H 5000 PR121/P-LSIG In=5000A 4p W MP

E6H5000 PR121/P LSIG 4P W MP

Categorie:

Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
ABB > Interruttori automatici

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

Dettagli
PDF
Recensioni

Garanzia, riparazione e restituzione.

Prezzo unitario: 60.529,00 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Sconto addizionale per i clienti registrati.Registrati e i prezzi saranno aggiornati automaticamente.

Calcola prezzo per quantità

Quantità	Prezzo

Scadenza standard: 25 giorni.

Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.
Qualsiasi modifica del tempo di consegna una volta elaborato l'ordine le sarà comunicato.
A questo tempo dovrà aggiungere il tempo di transito dal nostro centro logistico alla sua impresa.

VISTI DI RECENTE

DETTAGLI

Material Compliance
REACH Declaration	9AKK108466A1425
Informazioni RoHS	9AKK108466A1424
Dichiarazione RoHS	Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)	Document availability on demand
SCIP	35eb2991-6356-4a2c-a3af-ccccfe09a2c4 Italia (IT)
SCIP semplificato	9a74207b-15da-4136-8303-24f5399e171e Germania (DE)
	d96642da-f626-4087-ae1c-2b4faba25d9f Svezia (SE)
	702a8aef-27b8-4e55-96ec-a57604ffc639 Germania (DE)
	8d3a70b5-fc35-4944-b263-9a5b425b59f9 Francia (FR)
	63183dce-f350-401c-93fa-018b1454355d Belgio (BE)
	5a47daf3-5a07-4bbe-bbca-3c81dccc22ec Ungheria (HU)
	26c4ed1e-3d1e-4fa2-9e77-f326ba057529 Spagna (ES)
	15f97882-a93b-4ae5-941f-25744a371a39 Paesi Bassi (Olanda) (NL)
	63d30f99-a659-43b4-b963-26c5203db1f4 Grecia (GR)
	a6fdbe0e-0b75-4e18-b53c-75b3d1942259 Estonia (EE)
	7db0c0a4-00aa-4514-a667-faa156ca34fb Ungheria (HU)
	9504c059-ef82-449d-b837-ab5239299261 Polania (PL)
	14df4ee6-592e-4ab2-8169-2cadb75ea672 Svezia (SE)
	a377fb6e-169a-4bfa-a1b5-74fab596a191 Portogallo (PT)
	d4019db2-7593-440d-b722-990cc02b4cd9 Bulgaria (BG)
	e2bfc863-2702-4a35-9e79-d1ea096f1852 Croazia (HR)
	9db38c84-ae90-4b35-835d-310943dcf567 Polania (PL)
	5a2a3701-a693-4f8a-8390-ae8c6094c055 Germania (DE)
	4528317e-de31-4502-954a-db3ce595173b Repubblica Ceca (CZ)
	a7580198-2f00-45d9-845f-12969d7d727d Francia (FR)
	d8c456b9-6e8c-49e7-b31c-8598ea62e2fd Germania (DE)
	dee1fa33-5f97-43c2-9080-a23ddb62c7d9 Polania (PL)
	ccbbccf8-d622-4c64-97c9-ff2f4ac990b4 Norvegia (NO)
	43de6ea0-ff97-498f-baaf-c738513a0177 Finlandia (FI)
	e6f35e78-71c6-4d1a-8509-c73104bc0755 Belgio (BE)
	f6a6f45a-3b65-4a97-865b-400648edb5aa Germania (DE)
	4f6429c7-9ab8-4c65-92cd-16ca196d05dd Danimarca (DK)
Dati ambientali
Informazioni ambientali	9AKK10103A6076
Ordinazione
EAN	8015644583422
Quantità minima di ordinazione	1 pezzo (i)
Codice tariffario doganale	85362090
Dimensioni
Larghezza prodotto	936 mm
Altezza prodotto	461 mm
Profondità prodotto	396.5 mm
Peso netto prodotto	134 kg
Informazioni imballo
Unità imballo livello 1	1 pezzo (i)
Larghezza imballo livello 1	515 mm
Altezza imballo livello 1	600 mm
Profondità imballo livello 1	1127 mm
Peso lordo imballo livello 1	157 kg
EAN imballo livello 1	8015644583422
Informazioni addizionali
Tipo principale prodotto	SACE Emax
Nome prodotto	Interruttore aperto
Tipo prodotto	Air Circuit Breaker
Versione	W
Dati tecnici
Tipo di corrente	AC
Durata elettrica	Ue =< 440 V 3000 ciclo (i)
	Ue = 500 ... 690 V 2000 ciclo (i)
	10 cicli orari
Durata meccanica	12000 ciclo (i)
	60 cicli orari
Numero di poli	4P
Perdita di potenza	700 W
Corrente nominale (I_n)	5000 A
Tensione di tenuta ad impulso (U_imp)	12 kV
Tensione nominale di isolamento (U_i)	1000 V
Corrente nominale di funzionamento (I_e)	5000 A
Tensione nominale di funzionamento	690 V AC
Potere di cortocircuito di servizio nominale (I_cs)	(220 V AC) 100 kA
	(230 V AC) 100 kA
	(380 V AC) 100 kA
	(400 V AC) 100 kA
	(415 V AC) 100 kA
	(440 V AC) 100 kA
	(500 V AC) 100 kA
	(660 V AC) 100 kA
	(690 V AC) 100 kA
Corrente nominale ammissibile di breve durata (I_cw)	per 1 s 100 kA
	per 3 s 85 kA
Potere di cortocircuito estremo nominale (I_cu)	(220 V AC) 100 kA
	(230 V AC) 100 kA
	(380 V AC) 100 kA
	(400 V AC) 100 kA
	(415 V AC) 100 kA
	(440 V AC) 100 kA
	(500 V AC) 100 kA
	(660 V AC) 100 kA
	(690 V AC) 100 kA
Corrente nominale ininterrotta (I_u)	5000 A
Tensione nominale (U_r)	690 V
Sgancio	PR121/P-LSIG
Tipo di sgancio	EL
Livello di prestazioni in cortocircuito	H
Norme di riferimento	IEC
Sottotipo	E6
Tipo di connessione morsetto	Withdrawable Circuit-Breakers
Certificati e dichiarazioni (numero del documento)
Scheda tecnica	1SDC200006D0209
Dichiarazione di conformità - CE	1SDL000165R0017
Istruzioni e manuali	1SDH000460R0001
Classificazioni e standard esterni
Codice classificazione oggetto	Q
Categoria RAEE	4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)

DATASHEET - PDF

Titolo

Dimensione

Tipo

E6H 5000 PR121/P-LSIG In5000A 4p W MP - ABB - E6H5000 - 1SDA057002R1

88 Kbytes

E6H5000 1SDA057002R1 ABB E6H 5000 PR121/P-LSIG In 5000A 4p W MP

71 Kbytes

PDF CIRCUIT BREAKERS TMAX XT

26 Mbytes
