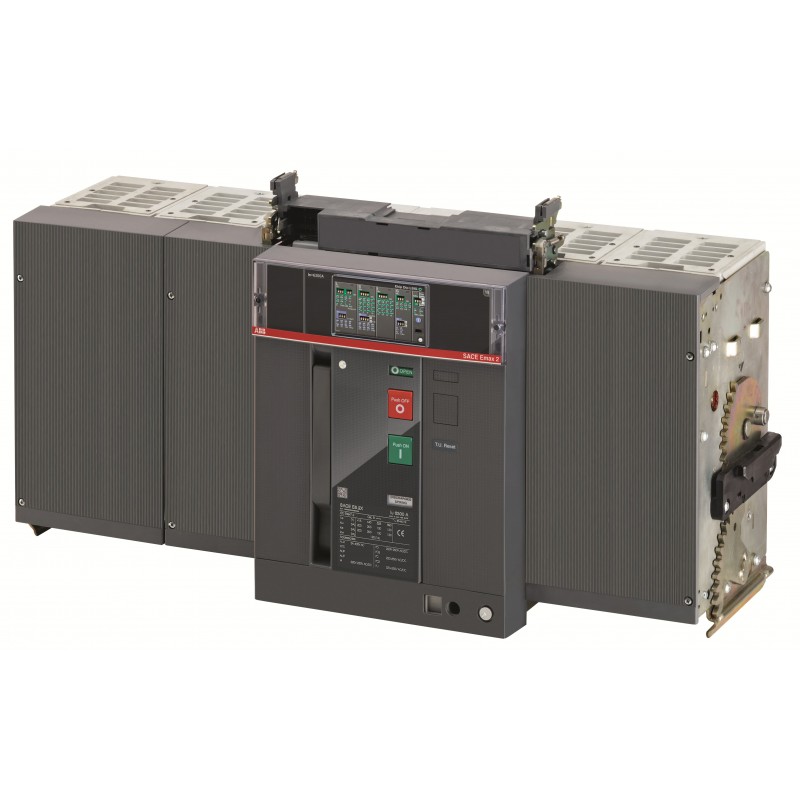

1SDA072663R1 ABB E6.2X 6300 EKIP DIP 3P LSIG W MP
1SDA072663R1
ABB
E6.2X 6300 EKIP DIP 3P LSIG W MP
E6.2X 6300 Ekip Dip LSIG 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | cfb7780d-9f5f-4419-9542-d40a3c7c9244 Italia (IT) |
| SCIP semplificato | c22c283a-86cb-4e26-986e-57d3eecc060b Svezia (SE) |
| dd86848e-b25a-4d63-b76c-aee076e695d3 Polania (PL) | |
| b7bd2573-d297-4422-9a4c-4b7dde50bc3c Francia (FR) | |
| 29072d1b-38c7-4887-9de4-05ef89c4ea7f Germania (DE) | |
| 8e99d1b3-e5ae-4334-9f2a-bad40695233d Germania (DE) | |
| 894ee183-de4e-418b-8dfb-03cea8456b90 Francia (FR) | |
| e0bbdf97-34ca-4421-879a-43ff6f0ea703 Svezia (SE) | |
| 62dfd01b-82f1-4fab-aa96-87ed75cb8bc7 Ungheria (HU) | |
| 28c058cb-bbf7-408b-874b-6218e2e949cc Estonia (EE) | |
| 634fede5-6a5a-45fc-b389-ad51aff5bb1b Belgio (BE) | |
| 337e0387-6f8c-4bc0-9ae0-59d02408c619 Spagna (ES) | |
| 28c058cb-bbf7-408b-874b-6218e2e949cc Estonia (EE) | |
| b40536df-af35-433e-9a30-ebcf415ca4dd Polania (PL) | |
| b7bd2573-d297-4422-9a4c-4b7dde50bc3c Francia (FR) | |
| d5b9a915-a406-462c-b688-c4b80ef49e81 Grecia (GR) | |
| e13e355c-bab0-407d-94cb-d6753e619849 Portogallo (PT) | |
| b40536df-af35-433e-9a30-ebcf415ca4dd Polania (PL) | |
| bdcf84bb-eac1-4907-9b40-4cc7a9b2efd2 Germania (DE) | |
| 43650334-4b35-4916-a7cf-9cfe98aee27e Polania (PL) | |
| f8e778dd-95e4-42cb-bd29-f8ab91a8a72d Germania (DE) | |
| c22c283a-86cb-4e26-986e-57d3eecc060b Svezia (SE) | |
| dc5fd124-e596-4c33-9f70-e7b0b552b083 Germania (DE) | |
| a648b361-92ad-4242-9a01-824b3cacf8f3 Finlandia (FI) | |
| 11cd4dc9-9acf-4589-9e15-7aed1aef325e Belgio (BE) | |
| 5cded587-5f79-4f6f-b827-e1c4d7ee7abc Danimarca (DK) | |
| 43650334-4b35-4916-a7cf-9cfe98aee27e Polania (PL) | |
| dd86848e-b25a-4d63-b76c-aee076e695d3 Polania (PL) | |
| bdcf84bb-eac1-4907-9b40-4cc7a9b2efd2 Germania (DE) | |
| 067621ef-b9ab-4bf0-8286-8e6cd83b02d1 Repubblica Ceca (CZ) | |
| 634fede5-6a5a-45fc-b389-ad51aff5bb1b Belgio (BE) | |
| 11cd4dc9-9acf-4589-9e15-7aed1aef325e Belgio (BE) | |
| 2e8c2d27-277a-4c1b-a107-ac39a8c88847 Norvegia (NO) | |
| f8e778dd-95e4-42cb-bd29-f8ab91a8a72d Germania (DE) | |
| 5cded587-5f79-4f6f-b827-e1c4d7ee7abc Danimarca (DK) | |
| 18e31975-8b4c-4caf-b61c-11b1ad7294f4 Bulgaria (BG) | |
| 337e0387-6f8c-4bc0-9ae0-59d02408c619 Spagna (ES) | |
| 62dfd01b-82f1-4fab-aa96-87ed75cb8bc7 Ungheria (HU) | |
| 8e99d1b3-e5ae-4334-9f2a-bad40695233d Germania (DE) | |
| e13e355c-bab0-407d-94cb-d6753e619849 Portogallo (PT) | |
| 096816ee-e1a2-49ba-88f1-c7ded13c657a Ungheria (HU) | |
| 29072d1b-38c7-4887-9de4-05ef89c4ea7f Germania (DE) | |
| 096816ee-e1a2-49ba-88f1-c7ded13c657a Ungheria (HU) | |
| b26f26be-16b3-4695-9401-f9e2d4b16ecd Paesi Bassi (Olanda) (NL) | |
| 18e31975-8b4c-4caf-b61c-11b1ad7294f4 Bulgaria (BG) | |
| 9f9a2c3a-837e-4844-9bb9-fafd04dd8c74 Croazia (HR) | |
| 067621ef-b9ab-4bf0-8286-8e6cd83b02d1 Repubblica Ceca (CZ) | |
| d5b9a915-a406-462c-b688-c4b80ef49e81 Grecia (GR) | |
| 894ee183-de4e-418b-8dfb-03cea8456b90 Francia (FR) | |
| 2e8c2d27-277a-4c1b-a107-ac39a8c88847 Norvegia (NO) | |
| 9f9a2c3a-837e-4844-9bb9-fafd04dd8c74 Croazia (HR) | |
| e0bbdf97-34ca-4421-879a-43ff6f0ea703 Svezia (SE) | |
| dc5fd124-e596-4c33-9f70-e7b0b552b083 Germania (DE) | |
| a648b361-92ad-4242-9a01-824b3cacf8f3 Finlandia (FI) | |
| b26f26be-16b3-4695-9401-f9e2d4b16ecd Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| EAN | 8015644765132 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 803 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 120 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 129 kg |
| EAN imballo livello 1 | 8015644765132 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Capacità di connessione | 6000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 2000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 1550 W |
| Corrente nominale (In) | 6300 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 200 kA | |
| (400 V AC) 200 kA | |
| (415 V AC) 200 kA | |
| (440 V AC) 200 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 120 kA | |
| (690 V AC) 120 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 120 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 6300 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | X |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 6300 A |
| tensione nominale (EF003977) | 690 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2520.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 3780.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 9450.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
