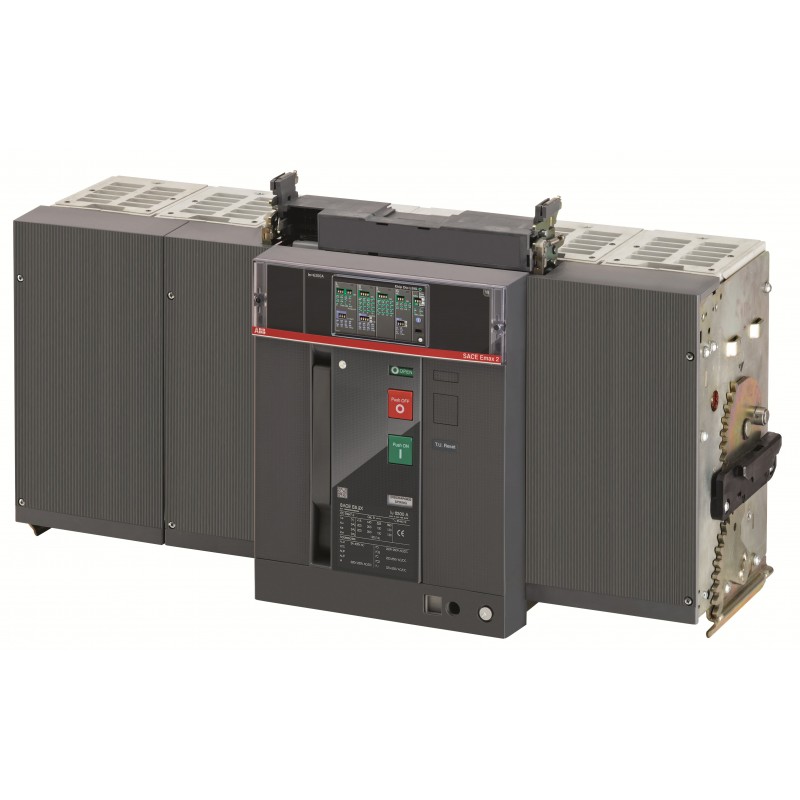

1SDA072661R1 ABB E6.2X 6300 EKIP DIP LI 3P W MP
1SDA072661R1
ABB
E6.2X 6300 EKIP DIP LI 3P W MP
E6.2X 6300 Ekip Dip LI 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax"
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 705d9e32-6673-4987-b0e6-cd136a410f57 Italia (IT) |
| SCIP semplificato | 34be9557-f5de-482d-8b49-89f7ca81df2c Germania (DE) |
| 93d67595-de07-4606-b4b3-ff17accd84dc Portogallo (PT) | |
| b7ea1698-b3a6-428e-b638-58e2020ad3c6 Repubblica Ceca (CZ) | |
| ae7fbb19-754b-49b7-83ee-0e3ba18190a7 Polania (PL) | |
| d8f676f1-bef8-400b-aad0-ca8ae089e0c1 Polania (PL) | |
| 3b80fb75-d2ff-46e5-8d0b-a68d5440bdb1 Bulgaria (BG) | |
| 7417565a-69fe-489a-a077-6af36e901f6e Ungheria (HU) | |
| 4ebbbd2a-15eb-4823-ab51-8c7553fbd0f4 Spagna (ES) | |
| b1818283-a40b-4a4e-9dd6-2fc73d79f0a5 Belgio (BE) | |
| f5f45c91-4433-4d1c-9b2b-fe75b3bae814 Francia (FR) | |
| e6bf070f-c268-428a-8ad1-2f72ce0d05a2 Paesi Bassi (Olanda) (NL) | |
| 387a1c0e-64c0-4012-8142-71800e646c8f Ungheria (HU) | |
| 16c183ab-b905-4845-8a4c-99ce48c6910c Norvegia (NO) | |
| 89d3c287-d010-42a1-abf1-77dba9f884f6 Polania (PL) | |
| d3babbff-7e7d-4e7c-944b-a4af88044bf7 Francia (FR) | |
| 7695fd48-8b5c-41e7-9441-c62d77e49b3e Croazia (HR) | |
| 246087ba-948d-473f-9871-71bcf8832ae0 Germania (DE) | |
| 5d8b64e2-18ea-445a-ac1c-ebfdb159b311 Germania (DE) | |
| 6477407a-8734-463b-b71f-02caed432b82 Germania (DE) | |
| 2c4c7487-7e5b-4b32-9fb2-3d7892b1f901 Danimarca (DK) | |
| d1e912fc-ef63-4185-a7ca-5836668f5099 Germania (DE) | |
| 683faade-43d3-464b-81dc-67e5857251e3 Belgio (BE) | |
| c3cf97e7-ac4f-4187-b128-b935b6c82ede Svezia (SE) | |
| 697f908f-45d8-447f-af71-d11f085454d3 Finlandia (FI) | |
| f0928dd8-649a-44e2-b521-f12cc760f771 Grecia (GR) | |
| cdd7bad3-5dc3-4077-b246-5a144a7e5f35 Estonia (EE) | |
| 555805eb-ad84-4703-91ad-77a49b6f0b2c Svezia (SE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| EAN | 8015644765118 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 803 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 120 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 129 kg |
| EAN imballo livello 1 | 8015644765118 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Capacità di connessione | 6000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 2000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 1550 W |
| Corrente nominale (In) | 6300 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 200 kA |
| (230 V AC) 200 kA | |
| (380 V AC) 200 kA | |
| (400 V AC) 200 kA | |
| (415 V AC) 200 kA | |
| (440 V AC) 200 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 120 kA | |
| (690 V AC) 120 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 120 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 6300 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | X |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 6300 A |
| tensione nominale (EF003977) | 690 V |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2520.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 9450.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
