ABBRack "Megamax-Emax"1SDA073550R1 ABB E6.2X/MS 5000 4P W MP

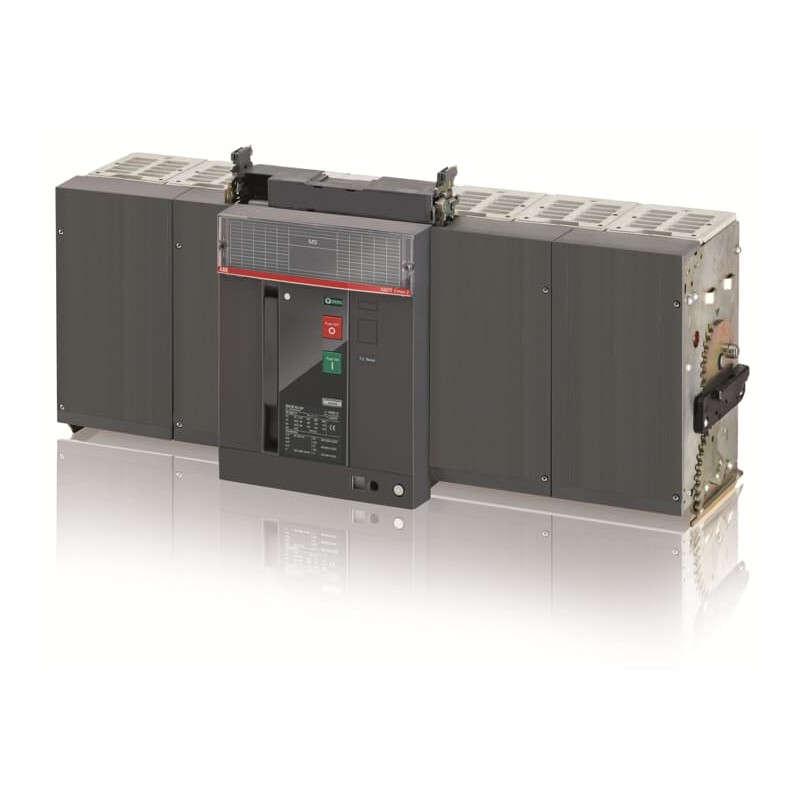

ABB 1SDA073550R1 1SDA073550R1 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

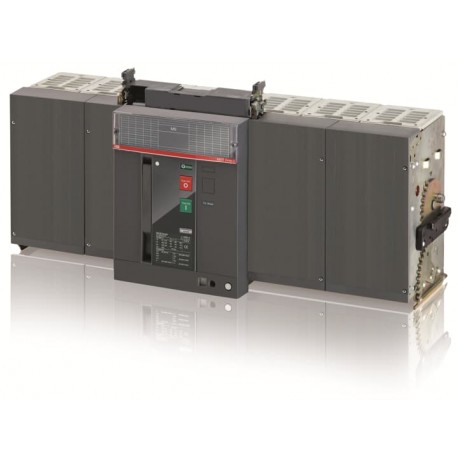

1SDA073550R1 ABB E6.2X/MS 5000 4P W MP

Riferimento: 1SDA073550R1

Produttore: ABB

Descrizione:

E6.2X/MS 5000 4P W MP
E6.2X/MS 5000 4p WMP

Categorie:

  • Apparecchi elettrici a bassa tensione > Sezionatore
  • ABB > Rack "Megamax-Emax"

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB

  • Dettagli
  • ETIM
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 37.594,32 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 25 giorni.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

ABB EcoSolutions
ABB EcoSolutionsSì
ABB Site Meeting Group Waste To Landfill TargetUL 2799 Zero Waste To Landfill Validation available
End Of Life Disassembling Instructions9AKK108468A2364
Dichiarazione prodotto ambientale - EPD9AKK108468A1905
9AKK108468A1913
Extended Product LifetimeLifetime Extension Services are Offered
Recyclability Rate of the Product acc. to EN45555Design for Closing Resource Loops - Standard EN45555 - 77 %
Material Compliance
REACH Declaration9AKK108466A1425
Informazioni RoHS9AKK108466A1424
Dichiarazione RoHSFollowing EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019
Conflict Minerals Reporting Template (CMRT)9AKK108467A5658
Toxic Substances Control Act - TSCA9AKK108467A8326
Dati ambientali
Informazioni ambientaliN/A
Ordinazione
EAN8015644774004
Quantità minima di ordinazione1 pezzo (i)
Codice tariffario doganale85362090
Dimensioni
Larghezza prodotto929 mm
Altezza prodotto425 mm
Profondità prodotto383 mm
Peso netto prodotto134 kg
Informazioni imballo
Unità imballo livello 1box 1 pezzo (i)
Larghezza imballo livello 1515 mm
Altezza imballo livello 1610 mm
Profondità imballo livello 11127 mm
Peso lordo imballo livello 1143 kg
EAN imballo livello 18015644774004
Informazioni addizionali
Tipo principale prodottoSACE Emax 2
Nome prodottoInterruttore aperto
Tipo prodottoSwitch Disconnector
VersioneW
Dati tecnici
Capacità di connessione5000 mm²
Tipo di correnteAC
Durata elettricaUe =< 440 V 3000 ciclo (i)
Ue = 500 ... 690 V 2000 ciclo (i)
10 cicli orari
Durata meccanica12000 ciclo (i)
60 cicli orari
Corrente polo neutro ([%Iu])50 %
Numero di poli4P
Perdita di potenza850 W
Corrente nominale (In)5000 A
Tensione di tenuta ad impulso (Uimp)12 kV
Tensione nominale di isolamento (Ui)AC 1000 V
Tensione nominale di funzionamento690 V AC
Corrente nominale ammissibile di breve durata (Icw)per 1 s 120 kA
per 3 s 100 kA
Corrente nominale ininterrotta (Iu)5000 A
Tensione nominale (Ur)690 V
Cacciavite raccomandatoM12
Livello di prestazioni in cortocircuitoX
Norme di riferimentoIEC
SottotipoE6.2
Certificati e dichiarazioni (numero del documento)
Scheda tecnica1SDC200023D0909
Dichiarazione di conformità - CE9AKK106713A5544
Istruzioni e manuali1SDH001000R0001
Classificazioni e standard esterni
ETIM 9EC000216 - Switch disconnector (low voltage)
ETIM 10EC000216 - Switch disconnector (AC)
Codice classificazione oggettoQ
Categoria RAEE4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm)
eClassV11.1 : 27371403

ETIM for 1SDA073550R1 Apparecchi elettrici a bassa tensione (EC000216)

Nome caratteristicaversione interruttore principale (EF006981)
Valore caratteristicaSì
Nome caratteristicaversione interruttore di manutenzione/riparazione (EF006986)
Valore caratteristicaNo
Nome caratteristicaversione interruttore di sicurezza (EF006985)
Valore caratteristicaNo
Nome caratteristicaversione dispositivo di arresto d'emergenza (EF006959)
Valore caratteristicaNo
Nome caratteristicaversione invertitore (EF009408)
Valore caratteristicaNo
Nome caratteristicanumero di interruttori (EF005586)
Valore caratteristica0
Nome caratteristicamax. tensione d'esercizio nominale Ue per AC (EF007355)
Valore caratteristica690 V
Nome caratteristicatensione d'esercizio nominale (EF001435)
Valore caratteristica690 V
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica5000 A
Nome caratteristicacorrente nominale permanente per AC-23, 400V (EF011777)
Valore caratteristica5000 A
Nome caratteristicacorrente nominale permanente per AC-21, 400 V (EF009165)
Valore caratteristica5000 A
Nome caratteristicaresistenza a corrente di breve durata Icw (EF007050)
Valore caratteristica120 kA
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica0
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicasganciatore di tensione opzionale (EF007491)
Valore caratteristicaSì
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per fissaggio frontale a 4 fori (EF007247)
Valore caratteristicaNo
Nome caratteristicaadatto per fissaggio frontale centrale (EF007248)
Valore caratteristicaNo
Nome caratteristicaadatto per montaggio distributore (EF007262)
Valore caratteristicaSì
Nome caratteristicaadatto per costruzione intermedia (EF007264)
Valore caratteristicaNo
Nome caratteristicacolore dell'elemento di azionamento (EF007167)
Valore caratteristicaaltro
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicabloccabile (EF006281)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaraccordo a bullone
Nome caratteristicagrado di protezione (IP), lato frontale (EF003118)
Valore caratteristicaIP30
Nome caratteristicaindice di protezione (NEMA) (EF011959)
Valore caratteristicaaltro

DATASHEET - PDF

Titolo
Dimensione
Tipo
PDF CATALOG EMAX 2 EN
207 Mbytes
