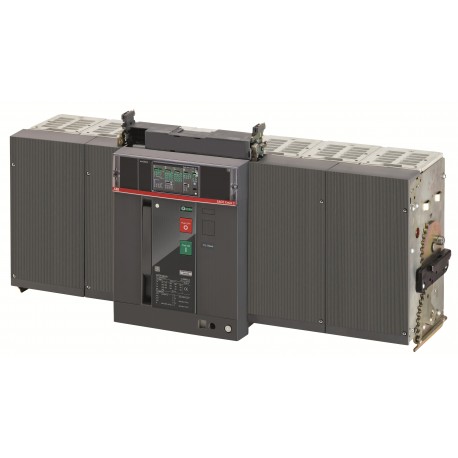

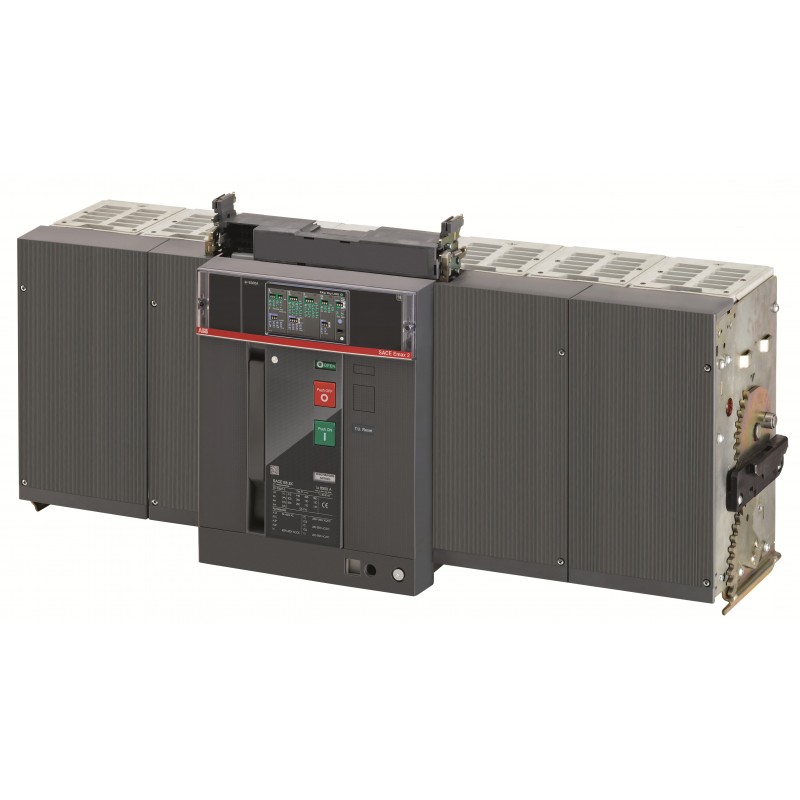

1SDA073282R1 ABB E6.2V 6300 Ekip LSI Dip 4p WMP
Riferimento: 1SDA073282R1
Produttore: ABB
Descrizione:
E6.2V 6300 Ekip LSI Dip 4p WMP
E6.2V 6300 Ekip Dip LSI 4P W MP
E6.2V 6300 Ekip Dip LSI 4p WMP
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 21a7be20-3208-42f7-8a0d-e0865b3e67a9 Italia (IT) |
| SCIP semplificato | 3ec119f9-5fc9-438e-8511-10086cb1d630 Norvegia (NO) |
| 01da6d1a-947a-4655-ad26-3a834d4f7489 Grecia (GR) | |
| 7733ffe8-368d-4631-a14d-028615496d26 Francia (FR) | |
| fc484465-1302-45ec-b06f-ddc95996f729 Germania (DE) | |
| f42cbdea-4555-4abd-804a-9a1b5d2c283d Croazia (HR) | |
| c4ba01ff-48cf-43e2-8b5a-d6cc1888c3ac Paesi Bassi (Olanda) (NL) | |
| 87cf28b0-6349-473f-8fb1-88a3644dfe45 Finlandia (FI) | |
| 01da6d1a-947a-4655-ad26-3a834d4f7489 Grecia (GR) | |
| 99ade028-bb98-4a4c-a43b-a55bf50d49e4 Germania (DE) | |
| c4ba01ff-48cf-43e2-8b5a-d6cc1888c3ac Paesi Bassi (Olanda) (NL) | |
| e9fd51c4-4f63-4dd0-935a-27d632e2af55 Bulgaria (BG) | |
| f42cbdea-4555-4abd-804a-9a1b5d2c283d Croazia (HR) | |
| 8807748e-6a55-4bf2-b764-285f07d90c5c Germania (DE) | |
| 4d4474b0-4704-429c-9b4a-2e73979e6963 Portogallo (PT) | |
| 0ae6af7c-1fba-4d58-9079-0f3867dad4c4 Ungheria (HU) | |
| 0cd018c5-48b2-4b27-8b9a-f74355c6d0e4 Repubblica Ceca (CZ) | |
| 27f53504-6227-4551-a2d6-1eb4ce1b57c5 Polania (PL) | |
| 0cd018c5-48b2-4b27-8b9a-f74355c6d0e4 Repubblica Ceca (CZ) | |
| f318dad1-e530-416b-930d-9855575a8a2e Danimarca (DK) | |
| 63c1b76e-ed54-403d-99ef-4002fb1ed50e Belgio (BE) | |
| d4ec9c2b-2aba-436b-aff5-bf3a9680c74f Germania (DE) | |
| b63cf2f0-507a-4100-ad52-745050ba9d7a Svezia (SE) | |
| 87cf28b0-6349-473f-8fb1-88a3644dfe45 Finlandia (FI) | |
| 3bc0ba4d-2408-4aff-b876-3c95a686f238 Svezia (SE) | |
| 4d4474b0-4704-429c-9b4a-2e73979e6963 Portogallo (PT) | |
| 39b5901b-6ba2-4db6-bfd0-59dcd6a88dcb Polania (PL) | |
| f285ddc7-9d0f-40dc-b896-6dae1d2da077 Polania (PL) | |
| 1b4c776c-e467-4101-934c-0430c3aa850e Germania (DE) | |
| 5f50df8a-7bef-4bea-94a1-66668e23586f Belgio (BE) | |
| f318dad1-e530-416b-930d-9855575a8a2e Danimarca (DK) | |
| e9fd51c4-4f63-4dd0-935a-27d632e2af55 Bulgaria (BG) | |
| fc484465-1302-45ec-b06f-ddc95996f729 Germania (DE) | |
| 63c1b76e-ed54-403d-99ef-4002fb1ed50e Belgio (BE) | |
| 3ec119f9-5fc9-438e-8511-10086cb1d630 Norvegia (NO) | |
| d4ec9c2b-2aba-436b-aff5-bf3a9680c74f Germania (DE) | |
| f285ddc7-9d0f-40dc-b896-6dae1d2da077 Polania (PL) | |
| 1b4c776c-e467-4101-934c-0430c3aa850e Germania (DE) | |
| b63cf2f0-507a-4100-ad52-745050ba9d7a Svezia (SE) | |
| 27f53504-6227-4551-a2d6-1eb4ce1b57c5 Polania (PL) | |
| 7733ffe8-368d-4631-a14d-028615496d26 Francia (FR) | |
| 8807748e-6a55-4bf2-b764-285f07d90c5c Germania (DE) | |
| 3bc0ba4d-2408-4aff-b876-3c95a686f238 Svezia (SE) | |
| 740b2de5-035f-4d3e-92c2-01b2c3cf3305 Ungheria (HU) | |
| 3a25b735-2b29-4319-93c3-b61ee5a20eea Spagna (ES) | |
| 1a36bef1-2f6c-457c-8b52-3610519247da Estonia (EE) | |
| 5f50df8a-7bef-4bea-94a1-66668e23586f Belgio (BE) | |
| 39b5901b-6ba2-4db6-bfd0-59dcd6a88dcb Polania (PL) | |
| b050bcf6-e44b-45e3-ba0f-b8c6a8408eec Francia (FR) | |
| 1a36bef1-2f6c-457c-8b52-3610519247da Estonia (EE) | |
| 0ae6af7c-1fba-4d58-9079-0f3867dad4c4 Ungheria (HU) | |
| 740b2de5-035f-4d3e-92c2-01b2c3cf3305 Ungheria (HU) | |
| 3a25b735-2b29-4319-93c3-b61ee5a20eea Spagna (ES) | |
| 99ade028-bb98-4a4c-a43b-a55bf50d49e4 Germania (DE) | |
| b050bcf6-e44b-45e3-ba0f-b8c6a8408eec Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZDVYETAB000A000000XX |
| EAN | 8015644771324 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 929 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 134 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1127 mm |
| Peso lordo imballo livello 1 | 143 kg |
| EAN imballo livello 1 | 8015644771324 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0289 |
| Dati tecnici | |
| Capacità di connessione | 6000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 2000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 50 % |
| Numero di poli | 4P |
| Perdita di potenza | 1550 W |
| Corrente nominale (In) | 6300 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 6300 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0105 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA073282R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica6300 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica150 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica2520.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica3780.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica9450.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaNo
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
