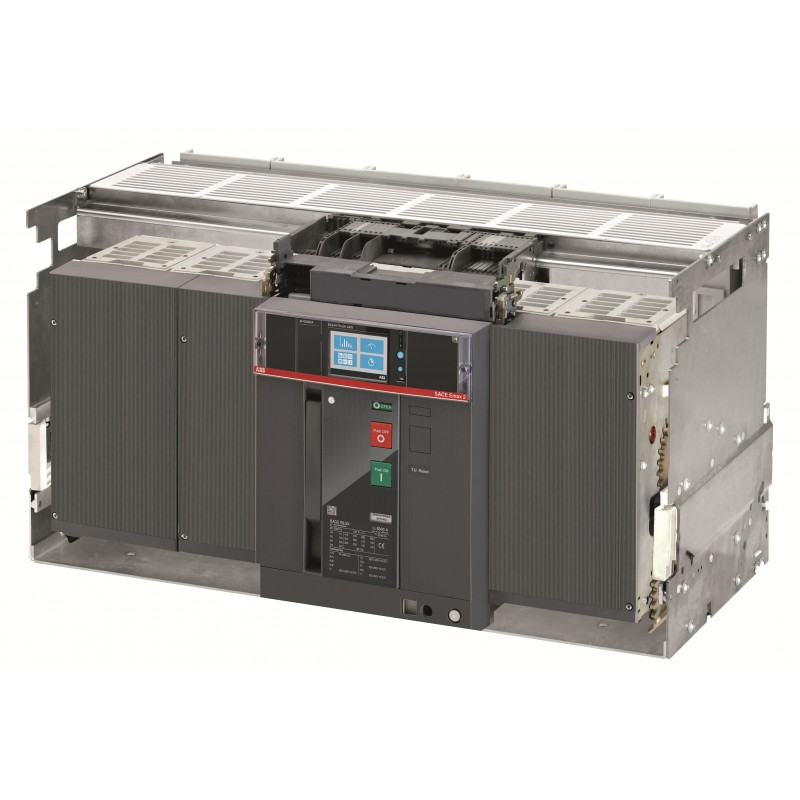

1SDA072594R1 ABB E6.2V 4000 Ekip tocco LI 3p WMP
1SDA072594R1
ABB
E6.2V 4000 Ekip tocco LI 3p WMP
E6.2V 4000 Ekip Touch LI 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 730341eb-d3b2-410a-a677-ae267e7947db Cina (CN) |
| SCIP semplificato | f71d3bdd-175b-4e86-aa1c-c7140ddcb1da Svezia (SE) |
| 67ae3492-c623-4ca1-bed4-55261f2f992e Francia (FR) | |
| 143dd0c9-7870-4cf5-8e06-2aa87554bcb5 Bulgaria (BG) | |
| 281fa42e-5499-4dc0-b863-7cbd856d91c2 Estonia (EE) | |
| 0275fe05-d8eb-46ab-bfc9-81c2fda2d7c5 Polania (PL) | |
| 4730fc50-44cc-4793-8d80-7daccc8b8840 Germania (DE) | |
| d517c9a9-4c4b-4e2b-8a06-6b1d2a97e795 Svezia (SE) | |
| 1cd472c9-a405-4691-93d6-2bd1ada63c55 Ungheria (HU) | |
| 68a90733-9a8f-409d-973b-e4a76638aadb Germania (DE) | |
| 642da0b1-6064-499b-89f7-11b5d54e6d86 Grecia (GR) | |
| 730419f6-411f-4370-921c-b481dd65b3c4 Croazia (HR) | |
| 8e645bef-e85e-428a-b0b4-d70af20698ae Danimarca (DK) | |
| 51ddb749-6fcb-41fa-8a35-90481d3456e6 Ungheria (HU) | |
| 1dcd6112-8243-4e1e-9587-1352012a3b77 Norvegia (NO) | |
| 7d24314e-c195-472c-b134-360123a310e7 Belgio (BE) | |
| d8e50dce-2019-4a2f-99bb-725385a5be0d Polania (PL) | |
| 5b53aa8b-e368-4771-ad2b-32083c45fb31 Spagna (ES) | |
| e2d32064-99e5-4053-a3ab-adfe66255eef Portogallo (PT) | |
| 0d32522f-90af-49bd-b2cd-26f59aa4714f Repubblica Ceca (CZ) | |
| ad1ff294-7c5a-4fd8-9fe5-ed19338910bf Germania (DE) | |
| 8657cee5-04b7-4d22-84f4-8a5e55a00110 Paesi Bassi (Olanda) (NL) | |
| b31da407-ca6f-4bef-8f1e-8e8ff1a3c62f Polania (PL) | |
| e38c5a02-9f8d-4bb2-b466-1ae9378656d8 Belgio (BE) | |
| de7764b0-e275-4e43-9cfe-5b32a2244722 Germania (DE) | |
| ea5d803c-2157-4e1b-85c6-75110fbec637 Francia (FR) | |
| 35c7aa81-450c-494f-8993-2b0654cf0e70 Germania (DE) | |
| 94d5dbdc-8355-4c64-a68a-d90a71986e5d Finlandia (FI) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6VWERAD000A000000XX |
| EAN | 8015644764449 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 803 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 120 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 129 kg |
| EAN imballo livello 1 | 8015644764449 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0237 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 544 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 130 kA | |
| (525 V AC) 130 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0105 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2V 4000 Ekip Touch LI 3p WMP - ABB - E6.2V4000 - 1SDA072594R1 | 96 Kbytes |
|
| E6.2V4000 1SDA072594R1 ABB E6.2V 4000 Ekip tocco LI 3p WMP | 76 Kbytes |
|
