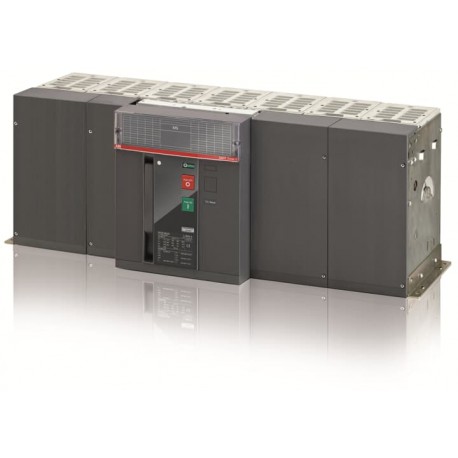

1SDA073463R1 ABB E6.2H / MS 4000 4p F HR
1SDA073463R1
ABB
E6.2H / MS 4000 4p F HR
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | dbe76942-37d3-4da2-96da-c20c9cf69322 Italia (IT) |
| SCIP semplificato | 451b4c50-488a-400e-9a50-0acae22a38f3 Polania (PL) |
| 32c4ed1d-79d4-4978-9e2a-9cb7d6d62724 Germania (DE) | |
| 083720f0-7885-4a6e-b022-171f89bdc5be Belgio (BE) | |
| f5a437d8-7000-4172-b3fd-5177ae23da78 Germania (DE) | |
| 65610e6d-cdf5-4ec8-8ac8-c5b2ed3c1be0 Norvegia (NO) | |
| 92d19af6-d1af-4d94-be86-87fb703455ea Finlandia (FI) | |
| f903cbae-f6b7-47bb-aabc-17ef2f102698 Polania (PL) | |
| 172e642b-2452-4ec9-a4a2-0c151f616ece Repubblica Ceca (CZ) | |
| ab3e818f-2ac3-4d16-b21e-402032b66695 Paesi Bassi (Olanda) (NL) | |
| 5bac1712-762b-416a-af15-8adda966e8cf Germania (DE) | |
| ee01f723-1703-4166-bdfe-05ea0e831392 Danimarca (DK) | |
| d4700f5c-e963-4f5b-bb37-c8deebd31e72 Croazia (HR) | |
| cbaa4b6a-9bc2-491e-9fae-dbcc4b8954b2 Estonia (EE) | |
| 60f79cf6-98e3-4b1f-b4bd-d6737e830e2b Ungheria (HU) | |
| d95b6ea2-8718-488e-8cbf-cd940fbe1549 Grecia (GR) | |
| 4d6df24e-5624-4bee-beae-516808704e69 Portogallo (PT) | |
| be8cc30c-2ae1-41f8-a418-004f33342d44 Svezia (SE) | |
| 8f9f5dda-5190-482e-b8ca-60cf698be118 Bulgaria (BG) | |
| 10101011-f0af-4dba-84dd-c7b98519cd2b Polania (PL) | |
| 159cb8f1-0020-4c27-9acb-1de7736be0fa Francia (FR) | |
| 66e88db7-67a1-4a91-9381-eec57195fbc0 Belgio (BE) | |
| 36fe85ef-76fb-454f-bb21-d6a405c1214d Germania (DE) | |
| 86195893-6be2-4f89-815e-6ba50a3e9667 Svezia (SE) | |
| 28e2112a-be30-41a7-9dea-17706577554a Germania (DE) | |
| 6885e740-9324-4404-a33c-bb654141b8f3 Francia (FR) | |
| b14b7191-d86b-4285-8ad5-83d88cc6b21c Ungheria (HU) | |
| 05635741-b76d-464e-8591-30f28bb9df54 Spagna (ES) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZDHW00B00000000000XX |
| EAN | 8015644773137 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 888 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 125 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1127 mm |
| Peso lordo imballo livello 1 | 134 kg |
| EAN imballo livello 1 | 8015644773137 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0249 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 50 % |
| Numero di poli | 4P |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 4000 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 4000 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 4000 A |
| resistenza a corrente di breve durata Icw (EF007050) | 100 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H/MS 4000 4p F HR - ABB - E6.2H/MS4000 - 1SDA073463R1 | 87 Kbytes |
|
| E6.2H/MS4000 1SDA073463R1 ABB E6.2H / MS 4000 4p F HR | 73 Kbytes |
|
