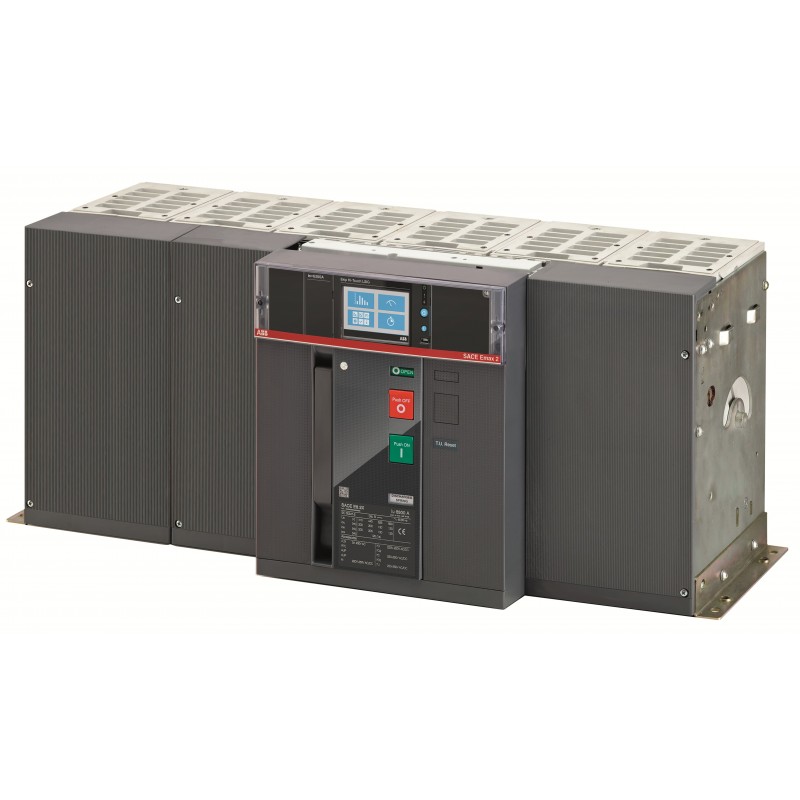

1SDA071296R1 ABB E6.2H 6300 Ekip LSIG tocco 3p F HR
1SDA071296R1
ABB
E6.2H 6300 Ekip LSIG tocco 3p F HR
E6.2H 6300 Ekip Touch LSIG 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 5c529eb9-7759-43c1-90c4-191051acb93b Italia (IT) |
| SCIP semplificato | b134ad68-e252-4d67-9ef1-fdd7615ea86d Germania (DE) |
| fd0645c8-0b15-4cd6-84d6-f1ded6ceb675 Ungheria (HU) | |
| 563e0009-b631-43b5-9cb5-42dbaa2ee12b Svezia (SE) | |
| 75771a18-ba01-450c-b365-ae4aaa0804e4 Polania (PL) | |
| 8494d250-aa01-4a06-b48f-c50e40d138be Polania (PL) | |
| 0a815891-4330-4860-978f-9926041b47dd Svezia (SE) | |
| af069013-d75a-4924-8382-e3e2a195e4e9 Repubblica Ceca (CZ) | |
| b7edee5f-fac0-4cf3-8f6c-8fb55b888900 Portogallo (PT) | |
| 228066b6-c241-490a-947b-ec78e931f47b Croazia (HR) | |
| 56e4ee07-0511-4e2e-93d8-a1e3bff919df Germania (DE) | |
| e1bfb3f9-9213-4a10-a0d4-b886651c37dd Belgio (BE) | |
| 58bc8eac-5018-40cc-87f8-1b85ffecc02c Norvegia (NO) | |
| 05cde9e6-5661-40cd-97e9-b4875b795ff5 Estonia (EE) | |
| ac105a0c-9e91-4bec-91dd-9ea48a48efe0 Bulgaria (BG) | |
| fcdd69f0-17fd-4991-bb90-3369250cecf4 Danimarca (DK) | |
| 04f90b6d-cb80-4253-a421-3466ac985ad7 Paesi Bassi (Olanda) (NL) | |
| b10c7cbf-0252-4d77-97d3-82063c688ee7 Francia (FR) | |
| 2279dd6f-610f-4126-a422-dcbf7c2c1d8e Belgio (BE) | |
| b7f9e86f-e018-4be9-84b5-3e54c1f50229 Germania (DE) | |
| 73034930-3419-40ec-b94d-4b8a6e0f7510 Finlandia (FI) | |
| daec2989-e1b5-4f1e-9082-5042e836335e Germania (DE) | |
| f948e923-79a6-4246-b9f1-333fa98b2879 Polania (PL) | |
| 899b4d4e-9130-452e-b9f5-fcc003118ead Spagna (ES) | |
| da5f030b-4abc-4a9f-837f-7f2b2ef9805a Francia (FR) | |
| ef27e5fe-5a40-4328-9834-d99b7053bdb3 Germania (DE) | |
| f73bc153-c5e1-4063-9864-9020ccd761ac Ungheria (HU) | |
| 6ddc94be-f446-4744-9f4a-8e8ed21536fd Grecia (GR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HYETBF000A000000XX |
| EAN | 8015644751463 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 762 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 109 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 118 kg |
| EAN imballo livello 1 | 8015644751463 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0223 |
| Dati tecnici | |
| Capacità di connessione | 6000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 2000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 767 W |
| Corrente nominale (In) | 6300 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 6300 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 6300 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2520.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 3780.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 9450.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
