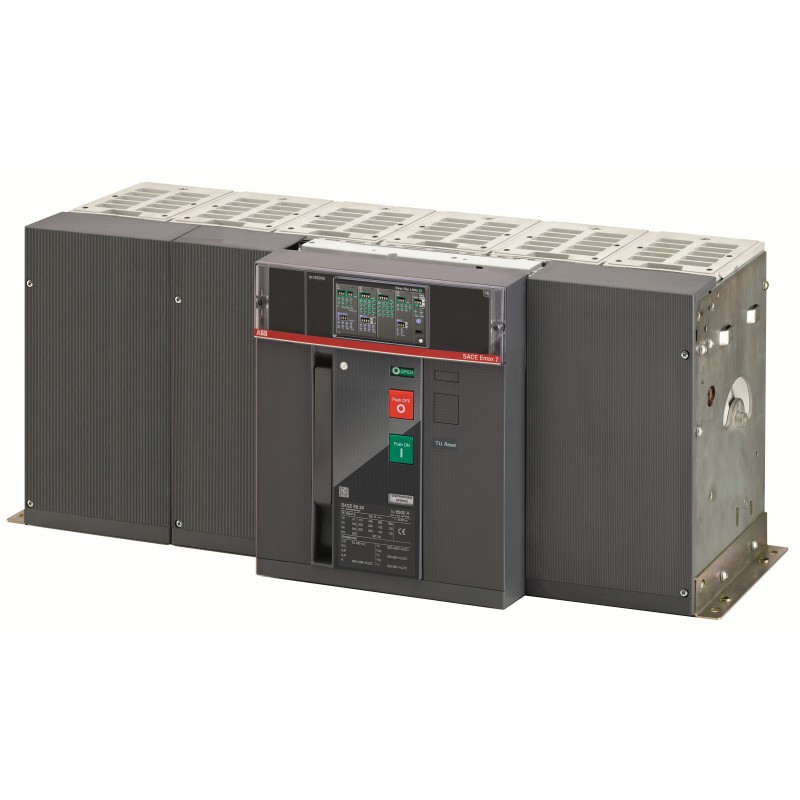

1SDA071293R1 ABB E6.2H 6300 Ekip LSIG Dip 3p F HR
1SDA071293R1
ABB
E6.2H 6300 Ekip LSIG Dip 3p F HR
E6.2H 6300 Ekip Dip LSIG 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 4e12ff46-df75-48c9-9492-3d14f5b45704 Italia (IT) |
| SCIP semplificato | 106cc446-f63a-4918-b605-01d942b7537b Croazia (HR) |
| e44368f5-a88e-427d-9793-593bfc8f59d9 Paesi Bassi (Olanda) (NL) | |
| b9f804f1-c5a3-43af-bd7a-d57ef806dd4c Finlandia (FI) | |
| c9ae4c56-49eb-4c77-aec1-1dd2ced70c50 Germania (DE) | |
| 22676a8f-339a-41fd-af62-6ff41d7f9f85 Francia (FR) | |
| 106cc446-f63a-4918-b605-01d942b7537b Croazia (HR) | |
| fd7ada6b-0aab-4b10-a525-26587d60f5e9 Norvegia (NO) | |
| c94b13fb-8557-4e46-ac45-b915d4289328 Grecia (GR) | |
| 2f130ec7-5afe-4a1f-be74-a6e0285fda20 Francia (FR) | |
| e77aeddd-b61c-4d9c-9b36-acb4a701241f Estonia (EE) | |
| 5c3cb87d-2b5e-4fa3-89e4-3f0b11694c19 Bulgaria (BG) | |
| 70d70b69-85a3-434c-b789-4c6a99a429fe Ungheria (HU) | |
| e44368f5-a88e-427d-9793-593bfc8f59d9 Paesi Bassi (Olanda) (NL) | |
| 7af47153-92e5-423a-af96-2c8022ee13de Repubblica Ceca (CZ) | |
| 890a2581-ada5-46d3-bb54-2dd37d4f4088 Spagna (ES) | |
| e9ff735d-312a-4035-b76b-249cb150e3c4 Belgio (BE) | |
| e77aeddd-b61c-4d9c-9b36-acb4a701241f Estonia (EE) | |
| 09fdf881-29b6-4ed2-896e-8ea495304808 Ungheria (HU) | |
| 673f9191-958d-4ccf-80ea-c690e14b57fb Polania (PL) | |
| c8183fa9-da04-4978-a68e-2a5e6b0db39b Germania (DE) | |
| 93c7751f-76e0-400d-a897-54feed53b848 Germania (DE) | |
| cdd8e631-e489-4747-be7b-c695a40ab8ac Svezia (SE) | |
| 22676a8f-339a-41fd-af62-6ff41d7f9f85 Francia (FR) | |
| 76781234-2740-4513-be49-f53d33a141e9 Polania (PL) | |
| be704e97-52b1-4890-acf1-840b3f57ecd6 Svezia (SE) | |
| c94b13fb-8557-4e46-ac45-b915d4289328 Grecia (GR) | |
| 673f9191-958d-4ccf-80ea-c690e14b57fb Polania (PL) | |
| c7759830-74d2-4471-8144-9c10b36c8c2a Portogallo (PT) | |
| c167fc27-64e0-40c1-8900-3c4d9153ee87 Germania (DE) | |
| be3c12bc-1ca1-42be-9d9d-7b9b21d0c5d4 Polania (PL) | |
| be704e97-52b1-4890-acf1-840b3f57ecd6 Svezia (SE) | |
| 4bb1e576-eae0-4f6e-9db9-38dcf0badb6d Germania (DE) | |
| b9f804f1-c5a3-43af-bd7a-d57ef806dd4c Finlandia (FI) | |
| 61637bf4-ea1c-4ca3-a1ee-7c6a371cf63a Belgio (BE) | |
| c167fc27-64e0-40c1-8900-3c4d9153ee87 Germania (DE) | |
| 76781234-2740-4513-be49-f53d33a141e9 Polania (PL) | |
| 7af47153-92e5-423a-af96-2c8022ee13de Repubblica Ceca (CZ) | |
| be3c12bc-1ca1-42be-9d9d-7b9b21d0c5d4 Polania (PL) | |
| 2d9ba18b-5832-47e7-b762-f6b5cd46207b Danimarca (DK) | |
| e9ff735d-312a-4035-b76b-249cb150e3c4 Belgio (BE) | |
| fd7ada6b-0aab-4b10-a525-26587d60f5e9 Norvegia (NO) | |
| 61637bf4-ea1c-4ca3-a1ee-7c6a371cf63a Belgio (BE) | |
| 4bb1e576-eae0-4f6e-9db9-38dcf0badb6d Germania (DE) | |
| 2d9ba18b-5832-47e7-b762-f6b5cd46207b Danimarca (DK) | |
| 5c3cb87d-2b5e-4fa3-89e4-3f0b11694c19 Bulgaria (BG) | |
| c9ae4c56-49eb-4c77-aec1-1dd2ced70c50 Germania (DE) | |
| 09fdf881-29b6-4ed2-896e-8ea495304808 Ungheria (HU) | |
| 2f130ec7-5afe-4a1f-be74-a6e0285fda20 Francia (FR) | |
| 890a2581-ada5-46d3-bb54-2dd37d4f4088 Spagna (ES) | |
| c7759830-74d2-4471-8144-9c10b36c8c2a Portogallo (PT) | |
| c8183fa9-da04-4978-a68e-2a5e6b0db39b Germania (DE) | |
| 70d70b69-85a3-434c-b789-4c6a99a429fe Ungheria (HU) | |
| 93c7751f-76e0-400d-a897-54feed53b848 Germania (DE) | |
| cdd8e631-e489-4747-be7b-c695a40ab8ac Svezia (SE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HYETBC000A000000XX |
| EAN | 8015644751432 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 762 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 109 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 118 kg |
| EAN imballo livello 1 | 8015644751432 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0223 |
| Dati tecnici | |
| Capacità di connessione | 6000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 2000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 767 W |
| Corrente nominale (In) | 6300 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 6300 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 6300 Ekip Dip LSIG 3p F HR - ABB - E6.2H6300 - 1SDA071293R1 | 89 Kbytes |
|
| E6.2H6300 1SDA071293R1 ABB E6.2H 6300 Ekip LSIG Dip 3p F HR | 75 Kbytes |
|
