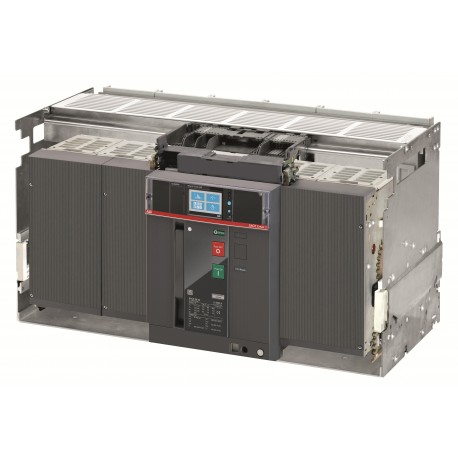

1SDA072617R1 ABB E6.2H 5000 Ekip G tocco LSIG 3p WMP
1SDA072617R1
ABB
E6.2H 5000 Ekip G tocco LSIG 3p WMP
E6.2H 5000 Ekip G Touch LSIG 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 92a7d6de-06df-4a8e-b49d-2b658b3031dd Italia (IT) |
| SCIP semplificato | 5f18a006-87b2-4834-b691-4fc2a68e2772 Norvegia (NO) |
| 30114db0-cde0-4b6b-8a32-8a926cf989d2 Belgio (BE) | |
| b7a3249e-051c-472c-8b11-809c3ed2da59 Germania (DE) | |
| cdf8521e-e978-476a-841b-3cd524baba11 Svezia (SE) | |
| 55af8614-7d24-4779-a3cc-4104ebec9e5f Germania (DE) | |
| a8f83206-eabd-4d73-a47e-1c68d9e24dde Spagna (ES) | |
| efba930d-a483-4256-bc95-45ba0ac28eb8 Ungheria (HU) | |
| 698c5214-dc38-41b8-8500-abe9fa0049f8 Francia (FR) | |
| c793a653-5773-4eb1-959c-bb03244d1b4a Danimarca (DK) | |
| 1630723b-5bb7-488b-8c8e-fe4cdc7ad7d0 Germania (DE) | |
| f36bf8d0-0e7a-41d4-b061-7211f67c7842 Polania (PL) | |
| bc452c3d-ac49-43c6-b279-4947be8b2bb5 Repubblica Ceca (CZ) | |
| 14504e7c-05df-436e-939b-4bb3534aeaf9 Paesi Bassi (Olanda) (NL) | |
| a0996b31-084e-435d-a147-b825bc725769 Ungheria (HU) | |
| 92fd64f7-6575-431b-8d00-6bbbe6386c2d Svezia (SE) | |
| cbc86b62-390e-49ae-8060-63596b8370cc Bulgaria (BG) | |
| a7a7ec1b-a869-4bdd-90f3-1195b1d409b4 Portogallo (PT) | |
| cb758fce-dc38-4f92-a6a8-e334f8b57577 Grecia (GR) | |
| c16a91e5-9ac0-46e8-a7b0-f79884ca58ed Estonia (EE) | |
| 78145bed-570d-4fde-8a1f-5a984d9f7a12 Croazia (HR) | |
| 31c93e18-c7f7-4aee-9718-327f984163dd Francia (FR) | |
| b7e976c8-2915-4521-8315-85e1c51a7fb4 Polania (PL) | |
| bc3f75c1-607a-4093-852f-84d2cbb788f0 Polania (PL) | |
| 38be251d-3142-4805-a7d6-de5b5a7435f4 Germania (DE) | |
| bd948c28-ae14-4f4e-8d94-d98ad382bb88 Germania (DE) | |
| 01ecb07d-2149-4211-8ed2-f167aa3849e2 Belgio (BE) | |
| 854ec0a1-230c-41f1-9e6c-1c2e2687c1ab Finlandia (FI) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HXESAN200A000000XX |
| EAN | 8015644764678 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 803 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 120 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 129 kg |
| EAN imballo livello 1 | 8015644764678 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Capacità di connessione | 5000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 850 W |
| Corrente nominale (In) | 5000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 5000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip G Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 5000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 3000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 7500.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 5000 Ekip G Touch LSIG 3p WMP - ABB - E6.2H5000 - 1SDA072617R1 | 95 Kbytes |
|
| E6.2H5000 1SDA072617R1 ABB E6.2H 5000 Ekip G tocco LSIG 3p WMP | 76 Kbytes |
|
