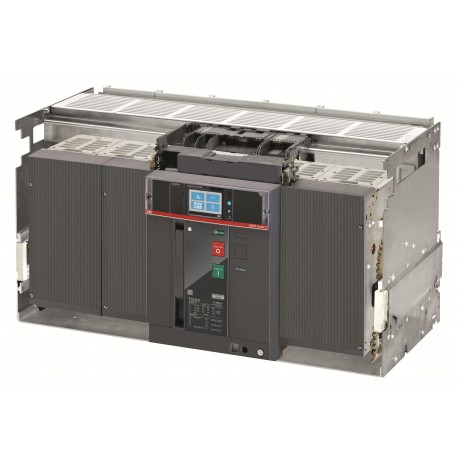

1SDA072620R1 ABB E6.2H 5000 Ekip G Hi-Touch LSIG 3p WMP
1SDA072620R1
ABB
E6.2H 5000 Ekip G Hi-Touch LSIG 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 5d8990a8-1424-462b-8dcf-9ec01d8c8d66 Italia (IT) |
| SCIP semplificato | 727c4ed0-9070-40e4-9adf-326a94fa53d4 Finlandia (FI) |
| f01054a9-9112-4c2c-9d00-9a05a9910c40 Svezia (SE) | |
| f1c536ec-8297-490a-9057-31f627e7e316 Germania (DE) | |
| f01054a9-9112-4c2c-9d00-9a05a9910c40 Svezia (SE) | |
| 9dd9af6e-fe82-4763-a343-db49cc53ed66 Francia (FR) | |
| b57bb56c-ed0c-43ca-841c-fc0bfcc50116 Germania (DE) | |
| 7680009a-d9ce-4bc6-9035-28a12268802f Polania (PL) | |
| a1ac3f10-9d4e-4eca-9c63-b72d91d6a778 Francia (FR) | |
| 34da5582-90d9-45d1-befa-c76e4263558a Svezia (SE) | |
| 32084b3e-94ac-4981-8b67-3eb72337dbf2 Polania (PL) | |
| 9dd9af6e-fe82-4763-a343-db49cc53ed66 Francia (FR) | |
| a392c871-7e06-4ed6-ad4b-cdf898bfc1d5 Estonia (EE) | |
| a392c871-7e06-4ed6-ad4b-cdf898bfc1d5 Estonia (EE) | |
| af3676ce-dfbb-4138-a2d1-3a47d11e75b5 Ungheria (HU) | |
| 99f90999-cd4f-4b76-8cf4-4da859efded3 Germania (DE) | |
| 55f9580e-dd1e-48fc-986c-7e6695cdc740 Repubblica Ceca (CZ) | |
| 017970f4-4625-4e3f-81f8-d135a5d5e41e Danimarca (DK) | |
| f2414e20-bf70-49e4-b07f-e44f2fc8a80d Germania (DE) | |
| f16956a7-3cdc-40ae-8dd4-d65b709c7864 Belgio (BE) | |
| b18a866d-c90f-4023-8a78-105f482eb361 Spagna (ES) | |
| 9adb15ce-d6d3-40ec-bf44-a63629db0cb1 Polania (PL) | |
| 99f90999-cd4f-4b76-8cf4-4da859efded3 Germania (DE) | |
| 32084b3e-94ac-4981-8b67-3eb72337dbf2 Polania (PL) | |
| 735c6905-142e-4c07-b59b-86bb408b3faa Portogallo (PT) | |
| 62dcbe4f-3935-48e0-87dd-16ba31eb1990 Grecia (GR) | |
| 9adb15ce-d6d3-40ec-bf44-a63629db0cb1 Polania (PL) | |
| 62dcbe4f-3935-48e0-87dd-16ba31eb1990 Grecia (GR) | |
| 2677acce-3371-4920-98ef-48f7c0197ad6 Croazia (HR) | |
| d1302a8a-3c9d-4e27-a692-ed2ab370f17f Paesi Bassi (Olanda) (NL) | |
| f6eb76d9-64c0-458d-8a0c-fb32313080c9 Germania (DE) | |
| 34da5582-90d9-45d1-befa-c76e4263558a Svezia (SE) | |
| 7680009a-d9ce-4bc6-9035-28a12268802f Polania (PL) | |
| 15cc6c8d-1ddd-44e6-ad57-3ec6127cffa9 Belgio (BE) | |
| 727c4ed0-9070-40e4-9adf-326a94fa53d4 Finlandia (FI) | |
| 017970f4-4625-4e3f-81f8-d135a5d5e41e Danimarca (DK) | |
| 5bfb9711-4d3f-4cb7-b7fe-75b8e4ca5629 Bulgaria (BG) | |
| f6eb76d9-64c0-458d-8a0c-fb32313080c9 Germania (DE) | |
| 15cc6c8d-1ddd-44e6-ad57-3ec6127cffa9 Belgio (BE) | |
| f16956a7-3cdc-40ae-8dd4-d65b709c7864 Belgio (BE) | |
| 9ecbfd31-5309-4fa9-9e0f-3334ad456692 Norvegia (NO) | |
| f2414e20-bf70-49e4-b07f-e44f2fc8a80d Germania (DE) | |
| af3676ce-dfbb-4138-a2d1-3a47d11e75b5 Ungheria (HU) | |
| b18a866d-c90f-4023-8a78-105f482eb361 Spagna (ES) | |
| 55f9580e-dd1e-48fc-986c-7e6695cdc740 Repubblica Ceca (CZ) | |
| d1302a8a-3c9d-4e27-a692-ed2ab370f17f Paesi Bassi (Olanda) (NL) | |
| b5952b91-4394-4346-bbd1-e2f865e005fe Ungheria (HU) | |
| 5bfb9711-4d3f-4cb7-b7fe-75b8e4ca5629 Bulgaria (BG) | |
| f1c536ec-8297-490a-9057-31f627e7e316 Germania (DE) | |
| b57bb56c-ed0c-43ca-841c-fc0bfcc50116 Germania (DE) | |
| 735c6905-142e-4c07-b59b-86bb408b3faa Portogallo (PT) | |
| b5952b91-4394-4346-bbd1-e2f865e005fe Ungheria (HU) | |
| 9ecbfd31-5309-4fa9-9e0f-3334ad456692 Norvegia (NO) | |
| 2677acce-3371-4920-98ef-48f7c0197ad6 Croazia (HR) | |
| a1ac3f10-9d4e-4eca-9c63-b72d91d6a778 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HXESAQ200A000000XX |
| EAN | 8015644764708 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 803 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 120 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 129 kg |
| EAN imballo livello 1 | 8015644764708 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Capacità di connessione | 5000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 850 W |
| Corrente nominale (In) | 5000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 5000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip G Hi-Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 5000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 2000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 3000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 7500.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 5000 Ekip G Hi-Touch LSIG 3p WMP - ABB - E6.2H5000 - 1SDA072620R1 | 95 Kbytes |
|
| E6.2H5000 1SDA072620R1 ABB E6.2H 5000 Ekip G Hi-Touch LSIG 3p WMP | 76 Kbytes |
|
