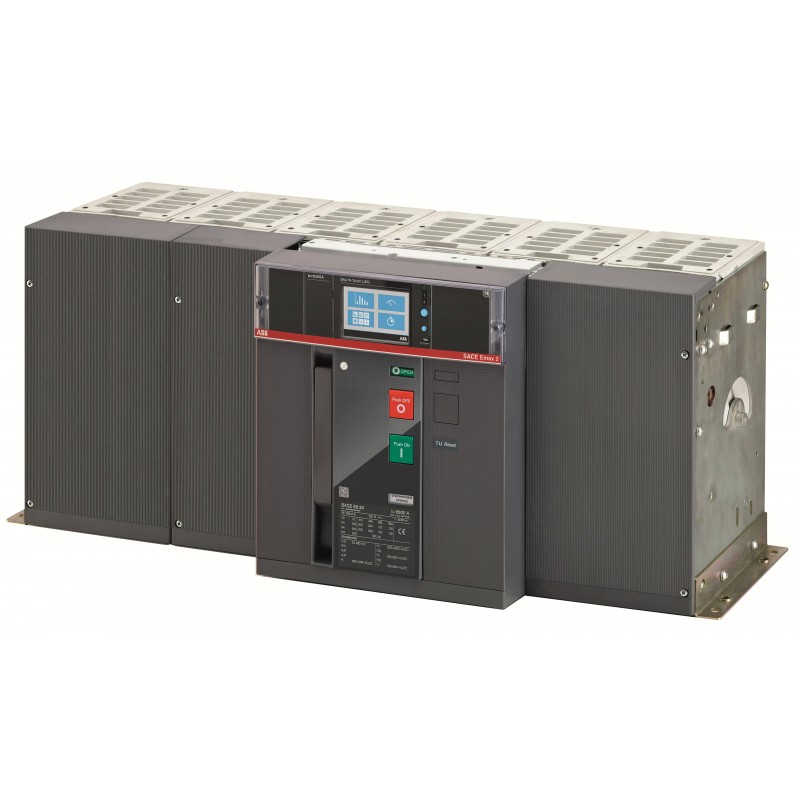

1SDA071236R1 ABB E6.2H 4000 Ekip LSIG tocco 3p F HR
1SDA071236R1
ABB
E6.2H 4000 Ekip LSIG tocco 3p F HR
E6.2H 4000 Ekip Touch LSIG 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 3b3bbebf-8802-4bd3-8be3-9592a3b7e1d7 Italia (IT) |
| SCIP semplificato | dc7091fd-cce5-4e0d-ab1c-1a19d2dcd218 Polania (PL) |
| c9977af5-6933-4c10-a986-96eea7dc8667 Francia (FR) | |
| 636d6fe8-dc99-4552-81bf-239c38b5eb5c Ungheria (HU) | |
| 664531b9-4dae-410e-8a66-70156c9189dd Estonia (EE) | |
| 8427d5f5-0d6e-4cec-af1a-45b1e39ba42a Germania (DE) | |
| 732e2c2f-27c3-46aa-a91b-fcea08dcc960 Danimarca (DK) | |
| f873a791-f384-485e-88ea-d5ed2b77ad0a Bulgaria (BG) | |
| 56dd7d2a-2dc5-41b3-9360-4dc79f252e63 Finlandia (FI) | |
| 5e6b8772-a17c-41d1-b8c8-7870d687392c Francia (FR) | |
| c039bcbf-cc4e-4b5a-ac57-074be57106b7 Germania (DE) | |
| c9977af5-6933-4c10-a986-96eea7dc8667 Francia (FR) | |
| bf3f302e-5355-4ea9-8e63-89d85f91597a Ungheria (HU) | |
| 2f6dc60d-7574-4f55-8cd7-34e36f210774 Spagna (ES) | |
| 8c119773-1198-463d-82e4-5ea20055bff5 Germania (DE) | |
| 80188cae-51fa-4604-b752-072fbd99b262 Belgio (BE) | |
| a416590a-f66a-4076-9466-90b33d77b1b3 Norvegia (NO) | |
| 1d6e5dd8-51c1-49a8-9fb2-504065028a69 Svezia (SE) | |
| f9859fdd-8428-4b3a-a729-42597f26e7d2 Polania (PL) | |
| e9ac45c5-be56-4591-95d4-786368f40753 Svezia (SE) | |
| 756e0a4b-33ab-4a47-b862-6ab8a00b4f5c Germania (DE) | |
| 2f6dc60d-7574-4f55-8cd7-34e36f210774 Spagna (ES) | |
| 664531b9-4dae-410e-8a66-70156c9189dd Estonia (EE) | |
| 1dd9cffd-85f4-4462-9086-e8fdfd0a36f1 Belgio (BE) | |
| bf3f302e-5355-4ea9-8e63-89d85f91597a Ungheria (HU) | |
| 80188cae-51fa-4604-b752-072fbd99b262 Belgio (BE) | |
| 1d6e5dd8-51c1-49a8-9fb2-504065028a69 Svezia (SE) | |
| 8c119773-1198-463d-82e4-5ea20055bff5 Germania (DE) | |
| 732e2c2f-27c3-46aa-a91b-fcea08dcc960 Danimarca (DK) | |
| f9859fdd-8428-4b3a-a729-42597f26e7d2 Polania (PL) | |
| 1c3b4cd0-5a8a-4e4f-8c15-d083301c8e5b Repubblica Ceca (CZ) | |
| 4fdd917e-c1e2-4acd-8c1b-6350a75e55f0 Polania (PL) | |
| 365fdb37-7249-4bf6-a5b9-cf0f322c7e46 Germania (DE) | |
| 8427d5f5-0d6e-4cec-af1a-45b1e39ba42a Germania (DE) | |
| 614a43cd-17ad-4073-bc84-cbde7567597a Paesi Bassi (Olanda) (NL) | |
| a24d12f3-ca28-4b6b-b524-7a543a466606 Croazia (HR) | |
| 56dd7d2a-2dc5-41b3-9360-4dc79f252e63 Finlandia (FI) | |
| a24d12f3-ca28-4b6b-b524-7a543a466606 Croazia (HR) | |
| a416590a-f66a-4076-9466-90b33d77b1b3 Norvegia (NO) | |
| dfaafd28-bf92-450d-991a-7ae3c544fd7c Grecia (GR) | |
| 5e6b8772-a17c-41d1-b8c8-7870d687392c Francia (FR) | |
| 1c3b4cd0-5a8a-4e4f-8c15-d083301c8e5b Repubblica Ceca (CZ) | |
| c039bcbf-cc4e-4b5a-ac57-074be57106b7 Germania (DE) | |
| 614a43cd-17ad-4073-bc84-cbde7567597a Paesi Bassi (Olanda) (NL) | |
| f873a791-f384-485e-88ea-d5ed2b77ad0a Bulgaria (BG) | |
| 25e69a31-e080-4b2d-be4a-ad149965b1f9 Portogallo (PT) | |
| e9ac45c5-be56-4591-95d4-786368f40753 Svezia (SE) | |
| 756e0a4b-33ab-4a47-b862-6ab8a00b4f5c Germania (DE) | |
| 636d6fe8-dc99-4552-81bf-239c38b5eb5c Ungheria (HU) | |
| dc7091fd-cce5-4e0d-ab1c-1a19d2dcd218 Polania (PL) | |
| 365fdb37-7249-4bf6-a5b9-cf0f322c7e46 Germania (DE) | |
| 4fdd917e-c1e2-4acd-8c1b-6350a75e55f0 Polania (PL) | |
| 1dd9cffd-85f4-4462-9086-e8fdfd0a36f1 Belgio (BE) | |
| dfaafd28-bf92-450d-991a-7ae3c544fd7c Grecia (GR) | |
| 25e69a31-e080-4b2d-be4a-ad149965b1f9 Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HWERBF000A000000XX |
| EAN | 8015644750862 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 762 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 109 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 118 kg |
| EAN imballo livello 1 | 8015644750862 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0223 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
