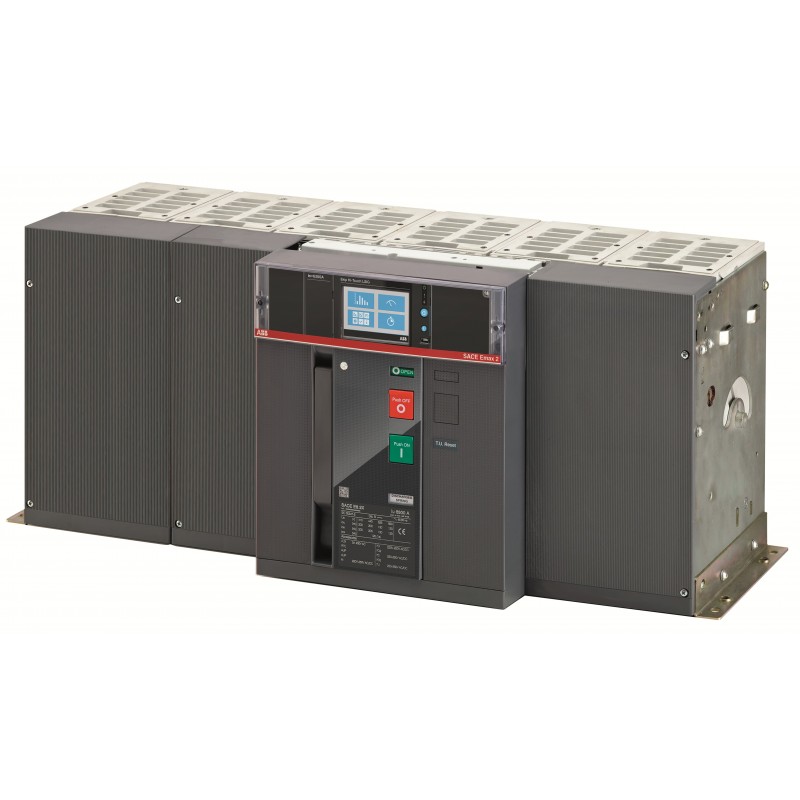

1SDA071235R1 ABB E6.2H 4000 Ekip LSI tocco 3p F HR
1SDA071235R1
ABB
E6.2H 4000 Ekip LSI tocco 3p F HR
E6.2H 4000 Ekip Touch LSI 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | dd58182a-444d-422f-b771-43d4b98828f6 Italia (IT) |
| SCIP semplificato | ca7cfb6c-80ee-4c3d-9644-5cd5abfc6c47 Germania (DE) |
| 3f2a693d-4e6b-4802-8cd2-6bafa5ce44b0 Danimarca (DK) | |
| 98c7935c-f332-4d59-89ce-2bae042610cf Bulgaria (BG) | |
| ab834443-cb64-4f26-9645-24aa954c6cf0 Germania (DE) | |
| 1da620d3-6a7d-4914-a304-1f18c6c6b8a6 Norvegia (NO) | |
| 5c5ba6ef-741b-4d4d-b101-08717cc1b3e2 Belgio (BE) | |
| c711ae83-4d37-40a0-99a5-a45244a3c791 Svezia (SE) | |
| 7fdbb3b5-9f83-4788-866a-6974860e9776 Repubblica Ceca (CZ) | |
| 5831b78c-c416-4d79-bd00-12bd15dd10d5 Germania (DE) | |
| c3509124-989a-47ba-8eaa-3cb083ac1ef3 Polania (PL) | |
| 40a311e6-ccfb-4269-b6eb-422a50740e0a Polania (PL) | |
| 3f2a693d-4e6b-4802-8cd2-6bafa5ce44b0 Danimarca (DK) | |
| ca7cfb6c-80ee-4c3d-9644-5cd5abfc6c47 Germania (DE) | |
| 5c5ba6ef-741b-4d4d-b101-08717cc1b3e2 Belgio (BE) | |
| fc9acfa2-8c6e-4c19-aa97-573460ebd85e Finlandia (FI) | |
| f043cd51-f72e-4cce-8ac1-2d68c772e854 Paesi Bassi (Olanda) (NL) | |
| 453530d8-fbb0-455b-8b84-b8b2fc089eb4 Ungheria (HU) | |
| 276f42e0-a998-4f93-afd2-9ce4a85ae6a5 Germania (DE) | |
| 7fdbb3b5-9f83-4788-866a-6974860e9776 Repubblica Ceca (CZ) | |
| 5f3b4f8b-b108-4c7d-8fdb-87cbbae6ba11 Germania (DE) | |
| 3c027d78-d559-4b25-bc6e-b39c9e64a539 Portogallo (PT) | |
| 3d2040d7-8afd-4385-8194-ae5d8d3bda07 Spagna (ES) | |
| a04e1573-3a99-4929-bf6b-f0a4705cc054 Ungheria (HU) | |
| c3509124-989a-47ba-8eaa-3cb083ac1ef3 Polania (PL) | |
| f6590921-88ee-40f3-8c64-d6ca42852304 Francia (FR) | |
| c711ae83-4d37-40a0-99a5-a45244a3c791 Svezia (SE) | |
| 2b3e5404-ef11-4e6e-a47e-357ba1ef6bf4 Svezia (SE) | |
| 276f42e0-a998-4f93-afd2-9ce4a85ae6a5 Germania (DE) | |
| a6189175-5aec-42b2-9411-8b5190c0cabc Francia (FR) | |
| 5f3b4f8b-b108-4c7d-8fdb-87cbbae6ba11 Germania (DE) | |
| 3d2040d7-8afd-4385-8194-ae5d8d3bda07 Spagna (ES) | |
| cca213ff-29ea-44c6-9432-67642650d927 Belgio (BE) | |
| c6dcac0d-9696-4384-b8d1-b6a8546c7366 Estonia (EE) | |
| a04e1573-3a99-4929-bf6b-f0a4705cc054 Ungheria (HU) | |
| 044f9c08-adf7-4e7d-9919-ae58b1419c3a Polania (PL) | |
| 74d8a0b6-cf12-4d00-80bb-51d244b71f2d Grecia (GR) | |
| 5831b78c-c416-4d79-bd00-12bd15dd10d5 Germania (DE) | |
| 40a311e6-ccfb-4269-b6eb-422a50740e0a Polania (PL) | |
| cca213ff-29ea-44c6-9432-67642650d927 Belgio (BE) | |
| 3c027d78-d559-4b25-bc6e-b39c9e64a539 Portogallo (PT) | |
| 044f9c08-adf7-4e7d-9919-ae58b1419c3a Polania (PL) | |
| fc9acfa2-8c6e-4c19-aa97-573460ebd85e Finlandia (FI) | |
| f043cd51-f72e-4cce-8ac1-2d68c772e854 Paesi Bassi (Olanda) (NL) | |
| 0063bc04-7f2b-4c9e-acc4-09ec693ff131 Croazia (HR) | |
| 2b3e5404-ef11-4e6e-a47e-357ba1ef6bf4 Svezia (SE) | |
| f6590921-88ee-40f3-8c64-d6ca42852304 Francia (FR) | |
| ab834443-cb64-4f26-9645-24aa954c6cf0 Germania (DE) | |
| 74d8a0b6-cf12-4d00-80bb-51d244b71f2d Grecia (GR) | |
| 1da620d3-6a7d-4914-a304-1f18c6c6b8a6 Norvegia (NO) | |
| 0063bc04-7f2b-4c9e-acc4-09ec693ff131 Croazia (HR) | |
| 98c7935c-f332-4d59-89ce-2bae042610cf Bulgaria (BG) | |
| a6189175-5aec-42b2-9411-8b5190c0cabc Francia (FR) | |
| c6dcac0d-9696-4384-b8d1-b6a8546c7366 Estonia (EE) | |
| 453530d8-fbb0-455b-8b84-b8b2fc089eb4 Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HWERBE000A000000XX |
| EAN | 8015644750855 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 762 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 109 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 118 kg |
| EAN imballo livello 1 | 8015644750855 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0223 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip Touch LSI 3p F HR - ABB - E6.2H4000 - 1SDA071235R1 | 89 Kbytes |
|
| E6.2H4000 1SDA071235R1 ABB E6.2H 4000 Ekip LSI tocco 3p F HR | 75 Kbytes |
|
