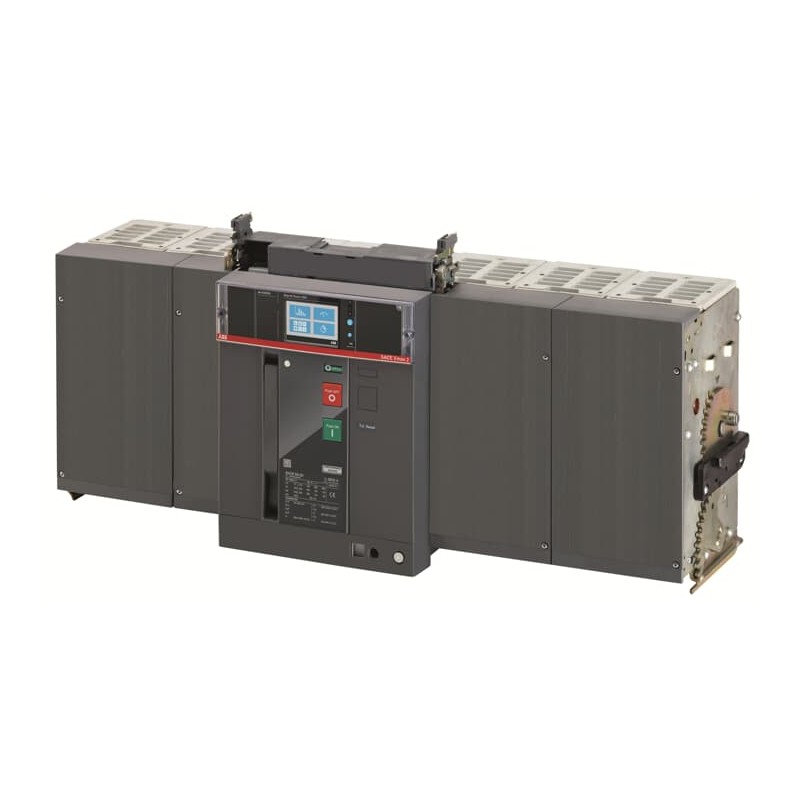

1SDA073219R1 ABB E6.2H 4000 Ekip Hi-Touch LSIG 4p WMP
1SDA073219R1
ABB
E6.2H 4000 Ekip Hi-Touch LSIG 4p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 8d4592ad-bad4-4f32-b95c-b8c61b5f9cb6 Italia (IT) |
| SCIP semplificato | ae5f4ef3-ee3c-46db-8976-611875b33609 Norvegia (NO) |
| c284f023-43ad-4549-97de-431fae8b3ad6 Belgio (BE) | |
| 9bd06dee-afda-49f2-833c-0121c30b308f Belgio (BE) | |
| e463c878-0f79-482f-ac04-4aa8911044c0 Portogallo (PT) | |
| 81314471-746c-4a73-afa5-ac7c7b87f508 Germania (DE) | |
| daab9d05-9444-40c8-bd63-d763700189ee Ungheria (HU) | |
| 4dd8e071-8e04-4156-950c-ef5bdfe0624e Germania (DE) | |
| 9e9452a9-3d61-490e-a2d0-a9779dff64d4 Paesi Bassi (Olanda) (NL) | |
| 81e988e0-a939-4350-b6a0-c85835b2e390 Croazia (HR) | |
| a22c72c5-234b-47d0-9a1e-2f755e5c2b01 Svezia (SE) | |
| d4b2d06b-e3d6-4938-a5a0-8ea270bfb813 Finlandia (FI) | |
| 2ee2d747-ef88-469d-b627-7155d547eeb1 Francia (FR) | |
| f9f6bfcc-890d-4e06-ae2d-b94f92f58581 Germania (DE) | |
| 6aba8be7-9cb0-4768-8ee6-a3e1ca35852f Polania (PL) | |
| a5fce4b0-591a-4074-95cc-9b078cef12d5 Danimarca (DK) | |
| 74bda6f6-54bb-49d6-9d01-3b690a6e5509 Grecia (GR) | |
| ae5f4ef3-ee3c-46db-8976-611875b33609 Norvegia (NO) | |
| 81e988e0-a939-4350-b6a0-c85835b2e390 Croazia (HR) | |
| 274ee1a8-df6c-45df-b57c-15caa04ea55d Germania (DE) | |
| 6aba8be7-9cb0-4768-8ee6-a3e1ca35852f Polania (PL) | |
| 3af3b0c9-0317-4828-9605-75704756ae98 Polania (PL) | |
| e463c878-0f79-482f-ac04-4aa8911044c0 Portogallo (PT) | |
| 74bda6f6-54bb-49d6-9d01-3b690a6e5509 Grecia (GR) | |
| 13fa768d-a207-48b4-9619-07d998e7adb9 Ungheria (HU) | |
| df7bcb0b-820e-475b-b4ad-8136202998a2 Francia (FR) | |
| b3911c8a-7ff4-41fe-b56e-cbb0e4310622 Spagna (ES) | |
| 4dd8e071-8e04-4156-950c-ef5bdfe0624e Germania (DE) | |
| 81314471-746c-4a73-afa5-ac7c7b87f508 Germania (DE) | |
| c284f023-43ad-4549-97de-431fae8b3ad6 Belgio (BE) | |
| b3911c8a-7ff4-41fe-b56e-cbb0e4310622 Spagna (ES) | |
| 13fa768d-a207-48b4-9619-07d998e7adb9 Ungheria (HU) | |
| 5ca296f8-6cf8-4370-b56e-bb71f4102473 Estonia (EE) | |
| a22c72c5-234b-47d0-9a1e-2f755e5c2b01 Svezia (SE) | |
| fd5fd9f0-b94f-482c-af93-016d6cf862d6 Polania (PL) | |
| 2ee2d747-ef88-469d-b627-7155d547eeb1 Francia (FR) | |
| 3d1057be-09b1-4fc6-9315-e1c276c64980 Svezia (SE) | |
| 9e9452a9-3d61-490e-a2d0-a9779dff64d4 Paesi Bassi (Olanda) (NL) | |
| 340a01f5-108c-4505-a53d-374719147846 Repubblica Ceca (CZ) | |
| 7c6ab983-470f-45dd-b00f-09e96f51a47c Bulgaria (BG) | |
| daab9d05-9444-40c8-bd63-d763700189ee Ungheria (HU) | |
| 5ca296f8-6cf8-4370-b56e-bb71f4102473 Estonia (EE) | |
| df7bcb0b-820e-475b-b4ad-8136202998a2 Francia (FR) | |
| 3af3b0c9-0317-4828-9605-75704756ae98 Polania (PL) | |
| f9f6bfcc-890d-4e06-ae2d-b94f92f58581 Germania (DE) | |
| d4b2d06b-e3d6-4938-a5a0-8ea270bfb813 Finlandia (FI) | |
| 9bd06dee-afda-49f2-833c-0121c30b308f Belgio (BE) | |
| 340a01f5-108c-4505-a53d-374719147846 Repubblica Ceca (CZ) | |
| fd5fd9f0-b94f-482c-af93-016d6cf862d6 Polania (PL) | |
| 3d1057be-09b1-4fc6-9315-e1c276c64980 Svezia (SE) | |
| 274ee1a8-df6c-45df-b57c-15caa04ea55d Germania (DE) | |
| 50c37922-81a8-4c00-bb37-769825ea2195 Germania (DE) | |
| a5fce4b0-591a-4074-95cc-9b078cef12d5 Danimarca (DK) | |
| 7c6ab983-470f-45dd-b00f-09e96f51a47c Bulgaria (BG) | |
| 50c37922-81a8-4c00-bb37-769825ea2195 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZDHWERAK200A000000XX |
| EAN | 8015644770693 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 929 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 134 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1127 mm |
| Peso lordo imballo livello 1 | 143 kg |
| EAN imballo livello 1 | 8015644770693 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0289 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 50 % |
| Numero di poli | 4P |
| Perdita di potenza | 544 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Hi-Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0105 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip Hi-Touch LSIG 4p WMP - ABB - E6.2H4000 - 1SDA073219R1 | 95 Kbytes |
|
| E6.2H4000 1SDA073219R1 ABB E6.2H 4000 Ekip Hi-Touch LSIG 4p WMP | 78 Kbytes |
|
