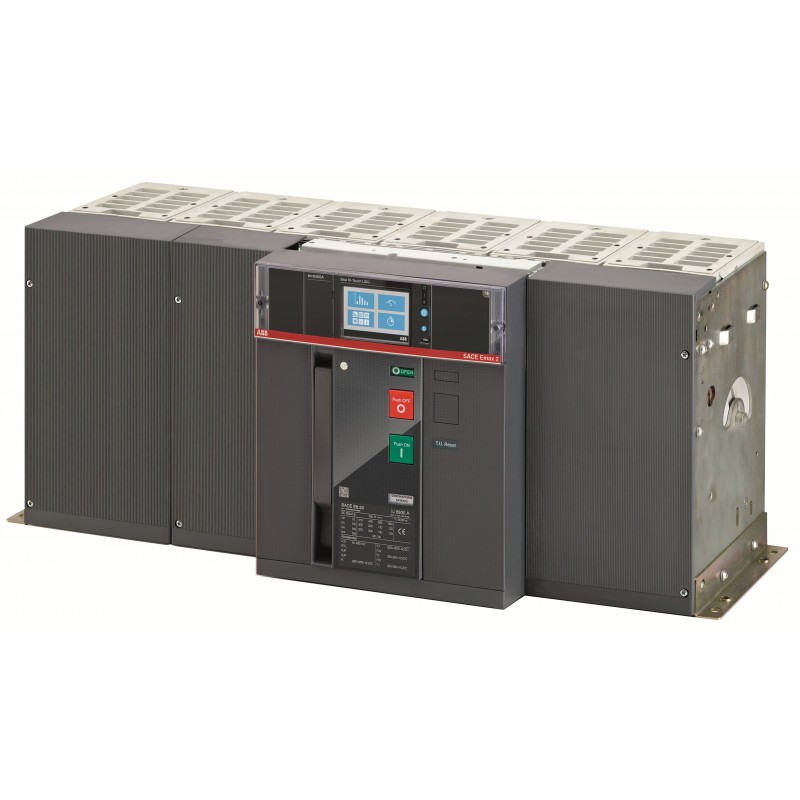

1SDA071239R1 ABB E6.2H 4000 Ekip Hi-Touch LSIG 3p F HR
1SDA071239R1
ABB
E6.2H 4000 Ekip Hi-Touch LSIG 3p F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | c0a333b8-bc51-4f5e-a97e-f80f12911977 Italia (IT) |
| SCIP semplificato | a04e4efb-72c2-4643-9dfe-8b7d2a60988f Belgio (BE) |
| 0b99d54d-9213-44b8-9b96-07d0046378e9 Germania (DE) | |
| fd6cbc12-ba26-4762-810a-b70a02071e00 Belgio (BE) | |
| 33af8a9b-2d94-4289-baf0-092802398c60 Norvegia (NO) | |
| e42b15eb-5088-4fd2-9859-eb0bd09171c6 Germania (DE) | |
| c6835b5c-8983-4abd-bad7-1b9186e93aac Bulgaria (BG) | |
| 351db9d1-02ae-41af-85de-b063c62e2fe6 Danimarca (DK) | |
| ecacd0a4-b6a9-4014-a0e2-5453ff218c6f Finlandia (FI) | |
| fd6cbc12-ba26-4762-810a-b70a02071e00 Belgio (BE) | |
| 7d92ba73-f309-443a-b52a-d8a6bf9b9a99 Polania (PL) | |
| 351db9d1-02ae-41af-85de-b063c62e2fe6 Danimarca (DK) | |
| e6973dc5-07a5-43c3-856f-26f49d55b107 Repubblica Ceca (CZ) | |
| 235e003e-99c7-4042-9691-7ac244919f27 Polania (PL) | |
| 0b99d54d-9213-44b8-9b96-07d0046378e9 Germania (DE) | |
| a49f55cf-b08a-4689-aa31-af90f564a36e Svezia (SE) | |
| 0c25b20d-a14b-43a5-99c4-9e1623585fe4 Germania (DE) | |
| 0c25b20d-a14b-43a5-99c4-9e1623585fe4 Germania (DE) | |
| 7d92ba73-f309-443a-b52a-d8a6bf9b9a99 Polania (PL) | |
| 6ce6f6c1-6811-4525-a3c1-c220688e871a Polania (PL) | |
| 789e5a67-ffa6-4dd1-8070-55d357d8d262 Portogallo (PT) | |
| 385fcc84-3cf0-43ba-a59f-8d1210e292fc Grecia (GR) | |
| e42b15eb-5088-4fd2-9859-eb0bd09171c6 Germania (DE) | |
| ecacd0a4-b6a9-4014-a0e2-5453ff218c6f Finlandia (FI) | |
| 789e5a67-ffa6-4dd1-8070-55d357d8d262 Portogallo (PT) | |
| 1e177223-045f-4803-a636-2a7135a6b6f0 Francia (FR) | |
| 385fcc84-3cf0-43ba-a59f-8d1210e292fc Grecia (GR) | |
| 33af8a9b-2d94-4289-baf0-092802398c60 Norvegia (NO) | |
| 3463b236-609f-4da7-972c-f5681c762dc8 Croazia (HR) | |
| 3463b236-609f-4da7-972c-f5681c762dc8 Croazia (HR) | |
| 06d97084-ed23-4f05-ab2d-ca62886f6eae Svezia (SE) | |
| 09167234-04b4-42aa-b40a-e1ee5e9a79f7 Germania (DE) | |
| eb9cf57c-e86e-49b0-a2fb-c99b26d0561f Paesi Bassi (Olanda) (NL) | |
| f6ea1ca9-a2b0-441f-b047-52c1a46f562e Ungheria (HU) | |
| ae35d3ec-53e7-4cd5-889a-8936590f82d2 Germania (DE) | |
| ae35d3ec-53e7-4cd5-889a-8936590f82d2 Germania (DE) | |
| 74907500-e164-47ca-8f0c-2fc77a1bc541 Francia (FR) | |
| 4e0e5ea7-819f-4cc9-bcec-b879d679252b Ungheria (HU) | |
| cbb31dc5-2684-4c96-a9f7-cb4cc98e5c9c Spagna (ES) | |
| a04e4efb-72c2-4643-9dfe-8b7d2a60988f Belgio (BE) | |
| cbb31dc5-2684-4c96-a9f7-cb4cc98e5c9c Spagna (ES) | |
| 59176d6d-a1fe-4582-ba29-6dc4f114cc03 Estonia (EE) | |
| 235e003e-99c7-4042-9691-7ac244919f27 Polania (PL) | |
| a49f55cf-b08a-4689-aa31-af90f564a36e Svezia (SE) | |
| 1e177223-045f-4803-a636-2a7135a6b6f0 Francia (FR) | |
| 06d97084-ed23-4f05-ab2d-ca62886f6eae Svezia (SE) | |
| 09167234-04b4-42aa-b40a-e1ee5e9a79f7 Germania (DE) | |
| 59176d6d-a1fe-4582-ba29-6dc4f114cc03 Estonia (EE) | |
| f6ea1ca9-a2b0-441f-b047-52c1a46f562e Ungheria (HU) | |
| e6973dc5-07a5-43c3-856f-26f49d55b107 Repubblica Ceca (CZ) | |
| c6835b5c-8983-4abd-bad7-1b9186e93aac Bulgaria (BG) | |
| eb9cf57c-e86e-49b0-a2fb-c99b26d0561f Paesi Bassi (Olanda) (NL) | |
| 74907500-e164-47ca-8f0c-2fc77a1bc541 Francia (FR) | |
| 6ce6f6c1-6811-4525-a3c1-c220688e871a Polania (PL) | |
| 4e0e5ea7-819f-4cc9-bcec-b879d679252b Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HWERBK200A000000XX |
| EAN | 8015644750893 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 762 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 109 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 118 kg |
| EAN imballo livello 1 | 8015644750893 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0223 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Hi-Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip Hi-Touch LSIG 3p F HR - ABB - E6.2H4000 - 1SDA071239R1 | 90 Kbytes |
|
| E6.2H4000 1SDA071239R1 ABB E6.2H 4000 Ekip Hi-Touch LSIG 3p F HR | 75 Kbytes |
|
