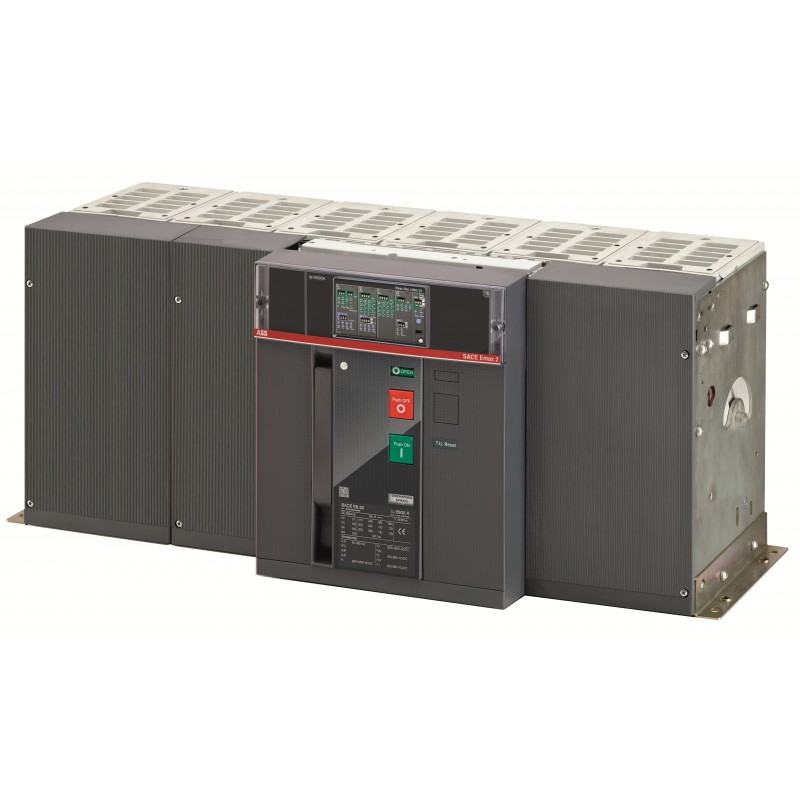

1SDA071232R1 ABB E6.2H 4000 Ekip LSI Dip 3p F HR
1SDA071232R1
ABB
E6.2H 4000 Ekip LSI Dip 3p F HR
E6.2H 4000 Ekip Dip LSI 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | d4b5bee0-bab4-471b-b9e8-051924f12b84 Italia (IT) |
| SCIP semplificato | 1f414b97-1c37-4c25-ab44-e73979ccf53d Germania (DE) |
| e2179a60-2260-4da4-9dc0-8f716e003cc0 Ungheria (HU) | |
| 40de4732-6e24-46ab-a832-c4566f71dae6 Belgio (BE) | |
| d635757d-b306-4956-b6e7-5ac0dc93021d Spagna (ES) | |
| f00eb3ab-dc45-4ab3-a7aa-0afff70714e8 Ungheria (HU) | |
| 848153f5-7be5-4cef-96db-0a4d6ee70858 Norvegia (NO) | |
| c4ece108-a8f4-4c4f-8a6e-49438238ff8f Polania (PL) | |
| 4e718dc2-175e-4241-abbe-008c998bc095 Paesi Bassi (Olanda) (NL) | |
| ab53797e-b6e3-44a6-8012-2efa88245139 Finlandia (FI) | |
| e2421c7b-45e1-4a26-82c0-bced7ba58acb Francia (FR) | |
| d2945fc2-a21c-403e-b485-14fd5a56d518 Grecia (GR) | |
| fb30cd32-04da-456e-9ecc-c258d343d70d Estonia (EE) | |
| aeaabd89-3088-4c8f-ace2-80a491cfb813 Svezia (SE) | |
| 224d2bfd-62a4-45d1-8759-afbc4f6e560d Bulgaria (BG) | |
| 64cc669c-a989-415f-ac1b-43f85ad8bfea Belgio (BE) | |
| e94e13de-0c65-4137-b5bf-4deb339624f1 Germania (DE) | |
| d8e31e5a-38d8-42a8-87a0-3b58fb396bb5 Germania (DE) | |
| 973cfe40-f71a-406e-9caa-2687b0f68180 Danimarca (DK) | |
| bf364294-ea83-43aa-82cf-67f999ea569c Germania (DE) | |
| bdd1e786-ac5e-40d9-bbf4-0352038754ff Germania (DE) | |
| e5109047-1291-4ede-999b-378131dcd1f9 Croazia (HR) | |
| e7abfa83-550d-4aed-a747-860fe636ec66 Francia (FR) | |
| b17eb08c-c7d0-4cf4-a7e4-8f3495e32774 Portogallo (PT) | |
| 63834391-83e0-4c2d-bc53-cabf79b03029 Svezia (SE) | |
| ae63b4b8-0fae-4626-ab49-dd4d25d9bb27 Polania (PL) | |
| c51e6316-300a-4b4a-ba6d-eb138939bc46 Polania (PL) | |
| 06ebf9d1-d958-4fe1-ad9c-36c15bdc9bb0 Repubblica Ceca (CZ) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HWERBB000A000000XX |
| EAN | 8015644750824 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 762 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 109 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 118 kg |
| EAN imballo livello 1 | 8015644750824 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0223 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 2400.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip Dip LSI 3p F HR - ABB - E6.2H4000 - 1SDA071232R1 | 89 Kbytes |
|
| E6.2H4000 1SDA071232R1 ABB E6.2H 4000 Ekip LSI Dip 3p F HR | 75 Kbytes |
|
