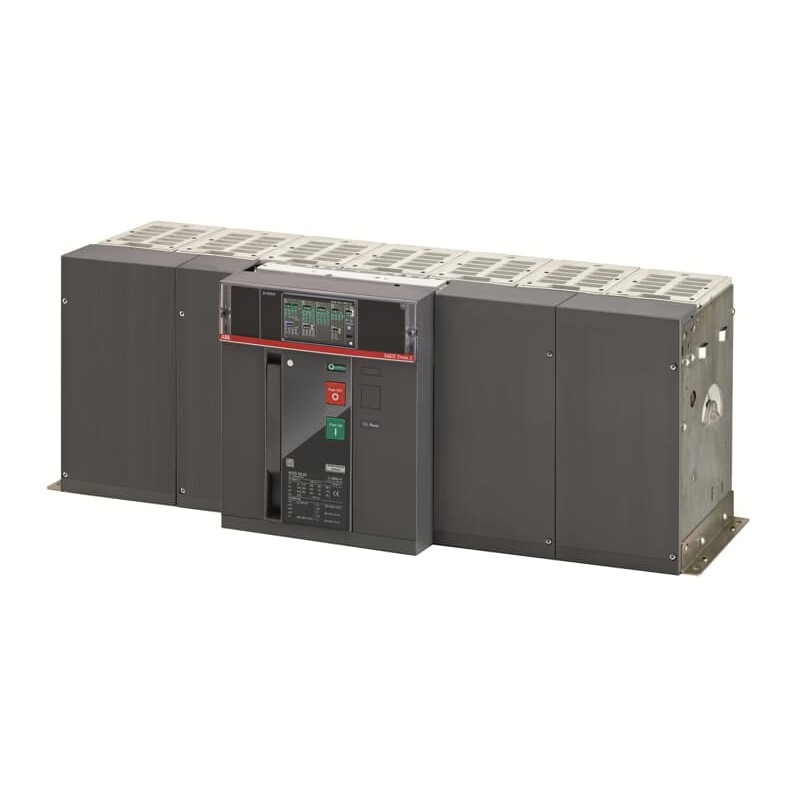

1SDA071861R1 ABB E6.2H 4000 Ekip Dip LI 4p F HR
1SDA071861R1
ABB
E6.2H 4000 Ekip Dip LI 4p F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | c13590ad-91fa-4582-b424-db67d5b45964 Italia (IT) |
| SCIP semplificato | c16c3929-44af-4333-a6c3-740790d99da7 Repubblica Ceca (CZ) |
| 9c672359-6a86-4b1a-b057-57cced76541f Paesi Bassi (Olanda) (NL) | |
| 9e34ffaa-9912-4166-885a-7dab121f75df Bulgaria (BG) | |
| c3dbc892-6cd1-48fc-90e5-90c0a5e6b093 Estonia (EE) | |
| 6726023b-9c6a-43ec-bbe7-76a684b04b9b Ungheria (HU) | |
| 117a91b5-75ef-4d93-8fd8-ec28b0b88315 Francia (FR) | |
| 768ff32e-62b1-4a22-8734-8ae9afef135c Polania (PL) | |
| c3dbc892-6cd1-48fc-90e5-90c0a5e6b093 Estonia (EE) | |
| 77cd6851-c94f-4ca1-990c-4e7eea36bb84 Ungheria (HU) | |
| 09e1282c-a9d9-4e14-8cbf-755ea28577d6 Germania (DE) | |
| 53eba1a4-6765-43bb-bbaf-889162027c83 Svezia (SE) | |
| d567592a-7699-48ca-b1f1-b21f41ca9981 Francia (FR) | |
| fa689a41-1f46-4da2-8dc9-74dcc4064fe9 Polania (PL) | |
| 72241e81-40df-46e3-9b5a-9ad5fbbc320c Svezia (SE) | |
| c4a0bac4-96e7-44f7-a834-7eabee4ebda2 Spagna (ES) | |
| ff75bbf9-1f85-4cba-bea4-cb983d031a32 Belgio (BE) | |
| 70d5c077-72fd-431b-b2ba-3d96c36f7a4f Polania (PL) | |
| 3a53ef57-f2f7-48b5-a655-e72322809982 Germania (DE) | |
| 768ff32e-62b1-4a22-8734-8ae9afef135c Polania (PL) | |
| ddaea0dd-0eb0-43f5-b2fc-0327c46ef190 Portogallo (PT) | |
| f84a111f-b059-4819-a3ef-15a64e434a4f Grecia (GR) | |
| fd3b383e-a56f-433d-bcaf-c848bac637d4 Belgio (BE) | |
| 761ec9c5-423e-4cc8-a445-975f93eba47d Finlandia (FI) | |
| c8d4fe6c-a729-4f83-a30e-3643325e33de Germania (DE) | |
| 72241e81-40df-46e3-9b5a-9ad5fbbc320c Svezia (SE) | |
| 3a53ef57-f2f7-48b5-a655-e72322809982 Germania (DE) | |
| 164ba4b0-67ec-4d09-b5fb-44a193e6cc40 Germania (DE) | |
| fa689a41-1f46-4da2-8dc9-74dcc4064fe9 Polania (PL) | |
| 70d5c077-72fd-431b-b2ba-3d96c36f7a4f Polania (PL) | |
| c16c3929-44af-4333-a6c3-740790d99da7 Repubblica Ceca (CZ) | |
| 5f8647a2-71e6-4fd5-8f9c-8298a2891b8c Danimarca (DK) | |
| 5f8647a2-71e6-4fd5-8f9c-8298a2891b8c Danimarca (DK) | |
| 9e34ffaa-9912-4166-885a-7dab121f75df Bulgaria (BG) | |
| 164ba4b0-67ec-4d09-b5fb-44a193e6cc40 Germania (DE) | |
| e2715450-d456-474f-8283-97aee23e7b9f Norvegia (NO) | |
| fd3b383e-a56f-433d-bcaf-c848bac637d4 Belgio (BE) | |
| ff75bbf9-1f85-4cba-bea4-cb983d031a32 Belgio (BE) | |
| c4a0bac4-96e7-44f7-a834-7eabee4ebda2 Spagna (ES) | |
| 117a91b5-75ef-4d93-8fd8-ec28b0b88315 Francia (FR) | |
| 9c8e4614-bea3-4b08-ac9d-22cbf351b928 Germania (DE) | |
| 77cd6851-c94f-4ca1-990c-4e7eea36bb84 Ungheria (HU) | |
| ddaea0dd-0eb0-43f5-b2fc-0327c46ef190 Portogallo (PT) | |
| 53eba1a4-6765-43bb-bbaf-889162027c83 Svezia (SE) | |
| c6e386bf-fd82-4c19-9ae9-9a9837c427a7 Croazia (HR) | |
| 9c672359-6a86-4b1a-b057-57cced76541f Paesi Bassi (Olanda) (NL) | |
| c8d4fe6c-a729-4f83-a30e-3643325e33de Germania (DE) | |
| 761ec9c5-423e-4cc8-a445-975f93eba47d Finlandia (FI) | |
| d567592a-7699-48ca-b1f1-b21f41ca9981 Francia (FR) | |
| f84a111f-b059-4819-a3ef-15a64e434a4f Grecia (GR) | |
| e2715450-d456-474f-8283-97aee23e7b9f Norvegia (NO) | |
| c6e386bf-fd82-4c19-9ae9-9a9837c427a7 Croazia (HR) | |
| 9c8e4614-bea3-4b08-ac9d-22cbf351b928 Germania (DE) | |
| 09e1282c-a9d9-4e14-8cbf-755ea28577d6 Germania (DE) | |
| 6726023b-9c6a-43ec-bbe7-76a684b04b9b Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZDHWERBA000A000000XX |
| EAN | 8015644757113 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 888 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 125 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1127 mm |
| Peso lordo imballo livello 1 | 134 kg |
| EAN imballo livello 1 | 8015644757113 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0249 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 50 % |
| Numero di poli | 4P |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M12 |
| Sgancio | Ekip Dip LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip Dip LI 4p F HR - ABB - E6.2H4000 - 1SDA071861R1 | 89 Kbytes |
|
| E6.2H4000 1SDA071861R1 ABB E6.2H 4000 Ekip Dip LI 4p F HR | 75 Kbytes |
|
