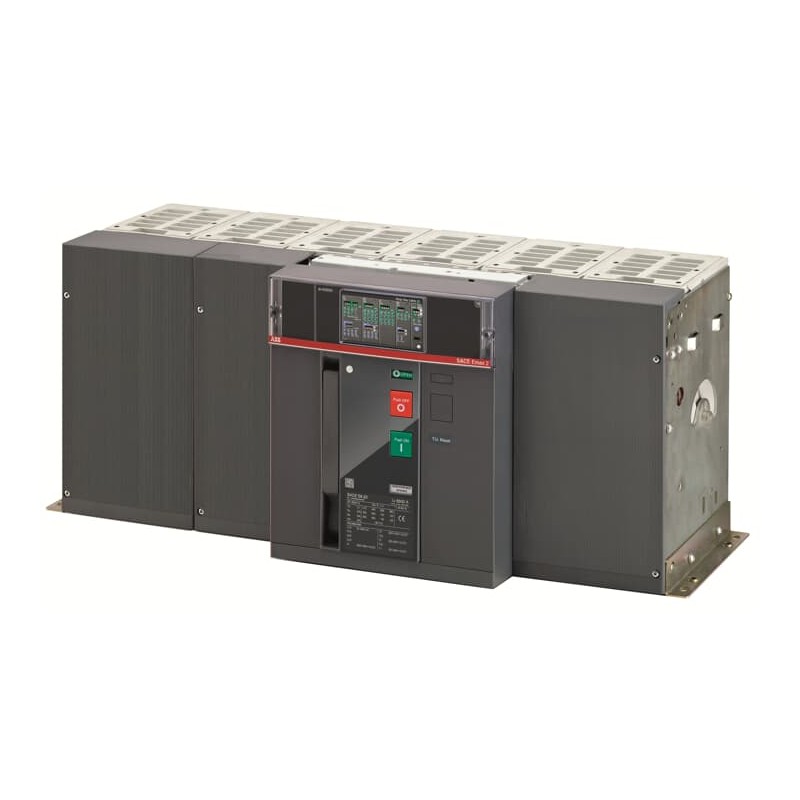

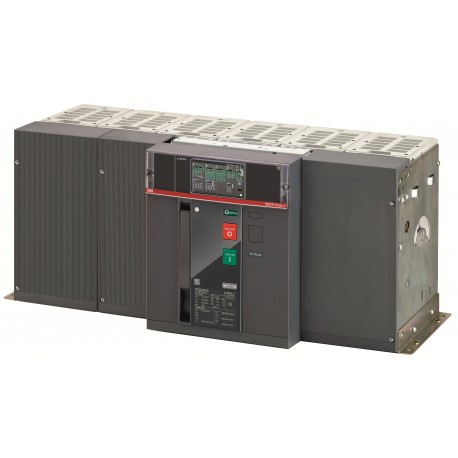

1SDA071231R1 ABB E6.2H 4000 Ekip Dip LI 3p F HR
1SDA071231R1
ABB
E6.2H 4000 Ekip Dip LI 3p F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E6.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2364 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1905 |
| 9AKK108468A1913 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 77 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | c04c4e99-5566-4b60-a5e0-f0ca90ac1a52 Italia (IT) |
| SCIP semplificato | e3af6a0f-439a-4d54-b0a9-11868fdf4150 Germania (DE) |
| 1fd54fff-0325-4f33-b855-1fe3fa47fa86 Belgio (BE) | |
| 2d75bb9f-b88b-472c-bd82-6aaf31908d2b Estonia (EE) | |
| 31dc4d3a-9fde-4f58-9662-3d16395621f2 Polania (PL) | |
| 9bc4deba-bbad-4000-86ff-043b60aaba6f Svezia (SE) | |
| e0a20583-5a43-4256-b6b7-a9aa1bdab6d3 Portogallo (PT) | |
| 0e61ae21-1c95-46cf-88bd-af2a57be6498 Bulgaria (BG) | |
| ccc66ef6-394f-4c6d-a758-244f20ba8dc9 Grecia (GR) | |
| a25d4c91-2dd6-4179-85ea-225c2e90cf83 Germania (DE) | |
| 94f12d4b-dc25-462b-b70e-0280cbd6e070 Germania (DE) | |
| 9e554afa-69c2-443f-89f5-8dc39e78effa Polania (PL) | |
| 80260b36-9ec7-4383-a991-f621a4be0dbd Germania (DE) | |
| 5520ebd6-b83e-4acb-9a5e-4002340a409e Francia (FR) | |
| d8f53b2b-7af2-46a1-ac6d-07f3d6d75d91 Norvegia (NO) | |
| 0a1e038e-8e70-4592-b0cd-ce491ee3b438 Danimarca (DK) | |
| 044c687d-0bc1-46e7-a414-0f558a7042b0 Belgio (BE) | |
| 484a16d0-5a35-4967-89fe-d51ac68d71ec Svezia (SE) | |
| 0b5e8a49-1014-44e6-9013-5504f4cf9eab Repubblica Ceca (CZ) | |
| 109fd05e-5109-4922-a49f-4432a2099752 Finlandia (FI) | |
| ec69476d-ca47-4ca7-bb94-77107c1e125b Croazia (HR) | |
| 5784049e-98fa-4811-b2c9-6f7bd807e6aa Ungheria (HU) | |
| 558ad2f3-4fa7-463e-a53f-c2afc3031d4c Francia (FR) | |
| 9e66f546-611e-4cbb-8ecd-c876a09ea652 Ungheria (HU) | |
| 33164212-9ac7-4ba7-9f90-a84ed86c4314 Germania (DE) | |
| c64aed0c-fff2-4fc8-834a-f0f0082ae7b8 Spagna (ES) | |
| 1619ed23-1aa9-4098-92f6-0f97ec54134b Polania (PL) | |
| acc7d1f6-e3bb-4214-8648-8790092516ab Paesi Bassi (Olanda) (NL) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z6HWERBA000A000000XX |
| EAN | 8015644750817 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 762 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 109 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 1000 mm |
| Peso lordo imballo livello 1 | 118 kg |
| EAN imballo livello 1 | 8015644750817 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0223 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 4000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 12000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 309 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 100 kA |
| (230 V AC) 100 kA | |
| (380 V AC) 100 kA | |
| (400 V AC) 100 kA | |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 100 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 100 kA |
| (415 V AC) 100 kA | |
| (440 V AC) 100 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M12 |
| Sgancio | Ekip Dip LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | H |
| Norme di riferimento | IEC |
| Sottotipo | E6.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5544 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001060R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 100 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E6.2H 4000 Ekip Dip LI 3p F HR - ABB - E6.2H4000 - 1SDA071231R1 | 89 Kbytes |
|
| E6.2H4000 1SDA071231R1 ABB E6.2H 4000 Ekip Dip LI 3p F HR | 75 Kbytes |
|
