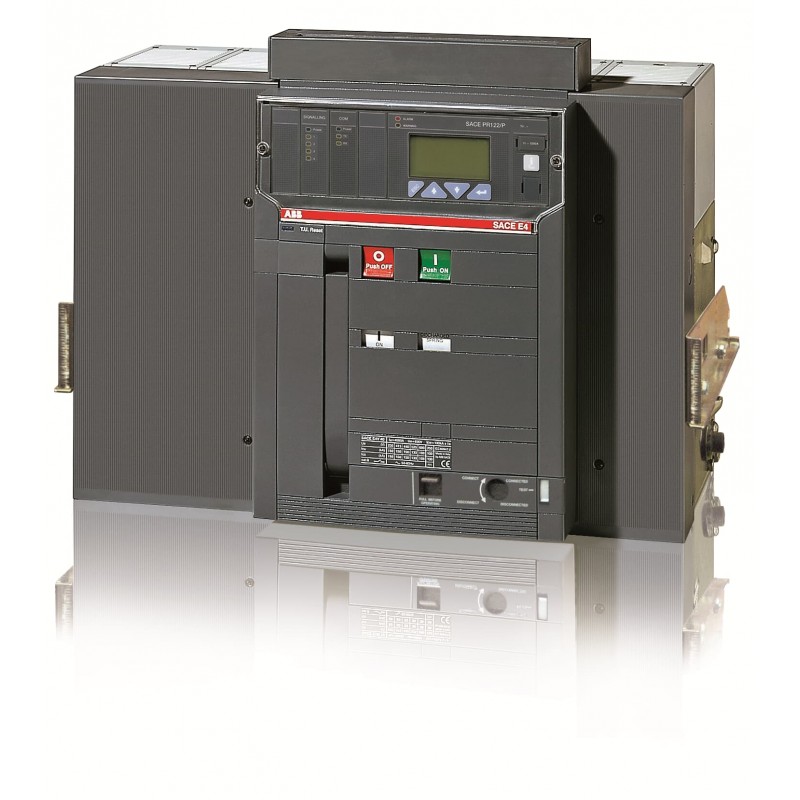

1SDA056804R1 ABB E4S 4000 PR122/P-LSI In 4000A 3p W MP
1SDA056804R1
ABB
E4S 4000 PR122/P-LSI In=4000A 3p W MP
E4S4000 PR122/P LSI 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici > EMAX E4
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 438f3950-4540-4af2-a4de-b109a32d0393 Italia (IT) |
| SCIP semplificato | 6007e5df-8290-46e9-b1d3-8fce053f0125 Belgio (BE) |
| 679424a2-003c-41c7-9bb7-225cf0cf140f Spagna (ES) | |
| 00be720b-24ac-4bb0-a593-0326c7c7c1a9 Francia (FR) | |
| 5d467e21-3b4d-4232-b4f7-b6cc6ca81682 Ungheria (HU) | |
| 7cae1b13-87f9-49f3-a963-bceefc6acf6c Germania (DE) | |
| f1c7612f-8bc1-45f7-aa50-1dfaea1f5d03 Svezia (SE) | |
| 0dc50b72-1b19-478b-86b7-83b1dbc7831a Francia (FR) | |
| 79d7a11c-6f0a-44f1-84e3-da45c529bffb Germania (DE) | |
| 925f7b96-a883-4b1b-9b8e-47937a52c06a Svezia (SE) | |
| c935a5ed-bea5-4319-8339-9b502d6cad62 Polania (PL) | |
| 13504ee2-844a-4822-b69a-5ebc4e7bc018 Repubblica Ceca (CZ) | |
| 47d30acc-9977-4e30-9fdf-d94e22c905cf Polania (PL) | |
| d7ab0152-86bc-4f1b-a15f-ed5c2a89a2ce Germania (DE) | |
| 99a5b668-560b-425a-8275-24a100c77729 Danimarca (DK) | |
| f8004a87-4271-4330-9b46-c11efdf5a879 Ungheria (HU) | |
| 333d89b3-593c-43e1-8ec7-985ff5732bdd Paesi Bassi (Olanda) (NL) | |
| 1e4e8f0a-9f85-4864-9ca8-1049a99da3bb Estonia (EE) | |
| d97c78e9-25c0-4d90-adc0-4bb34448e6d6 Croazia (HR) | |
| b18c0a60-5aad-4d57-9c46-73eb035f3166 Grecia (GR) | |
| b91f046c-41fb-4eda-b53b-7277b4664390 Bulgaria (BG) | |
| 662ede8b-871e-4065-b631-61580f37552f Portogallo (PT) | |
| fcb83f52-419d-4623-894e-8b52d0a1422c Finlandia (FI) | |
| 73e044c4-529a-4356-9d63-8149836b6674 Belgio (BE) | |
| 2c237fbd-a3ec-4e9c-b4df-ac27eee032d7 Germania (DE) | |
| 8cbea4a9-a8a8-482f-b2ec-4f59404a838a Norvegia (NO) | |
| 2f9646f8-6ebb-49f8-98c6-793748c46f8c Polania (PL) | |
| c1425dbb-9ba3-401a-a99a-42158a5f1235 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644581442 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 594 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 85 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 100 kg |
| EAN imballo livello 1 | 8015644581442 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 660 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR122/P-LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| 1SDH000460R0101 | |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E4S 4000 PR122/P-LSI In4000A 3p W MP - ABB - E4S4000 - 1SDA056804R1 | 89 Kbytes |
|
| E4S4000 1SDA056804R1 ABB E4S 4000 PR122/P-LSI In 4000A 3p W MP | 68 Kbytes |
|
