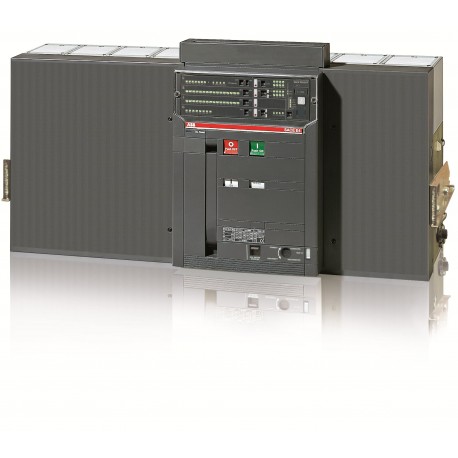

1SDA056810R1 E4S 4000 PR121/P-LSIG In 4000A 4p W MP ABB SACE EMAX PARTE MOBILE PER CIRCUITO INTERRUTTORE E4S..
1SDA056810R1
E4S 4000 PR121/P-LSIG In=4000A 4p W MP
ABB
SACE EMAX PARTE MOBILE PER CIRCUITO INTERRUTTORE E4S 4000A RILASCIO SOVRACORRENTE DA QUATTRO POLI PR121/P-LSIG R4000 DOTATO DI: 4 CONTATTO AUSILIARIO E INTERRUTTORE DI CIRCUITO IN POSIZIONE APERTO-CHIUSO
E4S4000 PR121/P LSIG 4P W MP
E4S 4000 PR121/P-LSIG In=4000A 4p W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici > EMAX E4
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 1df9f9a8-8589-4659-8629-dd7f8eabf996 Italia (IT) |
| SCIP semplificato | 2fb496f8-cc55-4e07-86bb-4c18c7781693 Spagna (ES) |
| 14b97545-82b6-4a80-8bb0-bf45c4f2dd9b Ungheria (HU) | |
| 744ff50a-c791-49bc-9baa-d3cbbd283ace Francia (FR) | |
| 4b927a5e-9f18-4e4a-8cc9-086bb2fe78bc Svezia (SE) | |
| b5ddfd59-712f-4c64-9617-74581604162d Germania (DE) | |
| 1e089667-adb8-4c32-a941-7324573bdc4b Germania (DE) | |
| 1f9cbdf8-ea7c-4824-941d-fa4e74a5b39c Francia (FR) | |
| f2f86bee-b11e-4775-b67e-544e75cac0ed Belgio (BE) | |
| 12bd0460-31cd-4407-a446-d63dbdca5b8e Polania (PL) | |
| cec974e0-3df0-4e14-bd1b-19c1989b68ed Germania (DE) | |
| 3e407d5b-1a96-46f8-943b-6dec51284db7 Belgio (BE) | |
| 14a2b632-dabd-4ab7-8625-f6ae59ef8b94 Germania (DE) | |
| 4b6f67b5-ca98-4cbe-afce-3be15fa1d2a0 Norvegia (NO) | |
| 0e48e8b2-5257-4735-b220-68965612502d Finlandia (FI) | |
| 6b961895-6804-4d78-87f9-510c996e5f94 Polania (PL) | |
| 870a654b-0223-47d5-9977-73c35becd6aa Repubblica Ceca (CZ) | |
| 141e83d0-ce1b-4e8b-b217-b3ec8725ea8d Paesi Bassi (Olanda) (NL) | |
| f68c50f1-3041-453e-baf1-eb6138656f3a Danimarca (DK) | |
| 1f9a17e4-73a3-495d-b966-3265f1501100 Germania (DE) | |
| 605c5c13-0ea6-48e1-9f7e-0db11c01d511 Grecia (GR) | |
| dab57db2-0e58-4770-9091-96f6463c5317 Portogallo (PT) | |
| c03fa93a-14b5-4ef6-9861-9761d933d8e0 Svezia (SE) | |
| e8d11e78-da33-44f7-b08d-b9eaaf70cfab Bulgaria (BG) | |
| 0ce49fce-84d4-4b66-8c4e-2c2f44ace034 Ungheria (HU) | |
| ae75f09d-27c5-4e27-bdc4-202b7ac39c06 Estonia (EE) | |
| 725b3e0d-586b-4d01-a7a0-590c135ee00d Croazia (HR) | |
| 7e08e439-8f58-439a-8118-5162ab06c16c Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644581503 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 684 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 96 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 920 mm |
| Peso lordo imballo livello 1 | 116 kg |
| EAN imballo livello 1 | 8015644581503 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 660 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E4S 4000 PR121/P-LSIG In4000A 4p W MP - ABB - E4S4000 - 1SDA056810R1 | 89 Kbytes |
|
| E4S4000 1SDA056810R1 ABB E4S 4000 PR121/P-LSIG In 4000A 4p W MP | 71 Kbytes |
|
