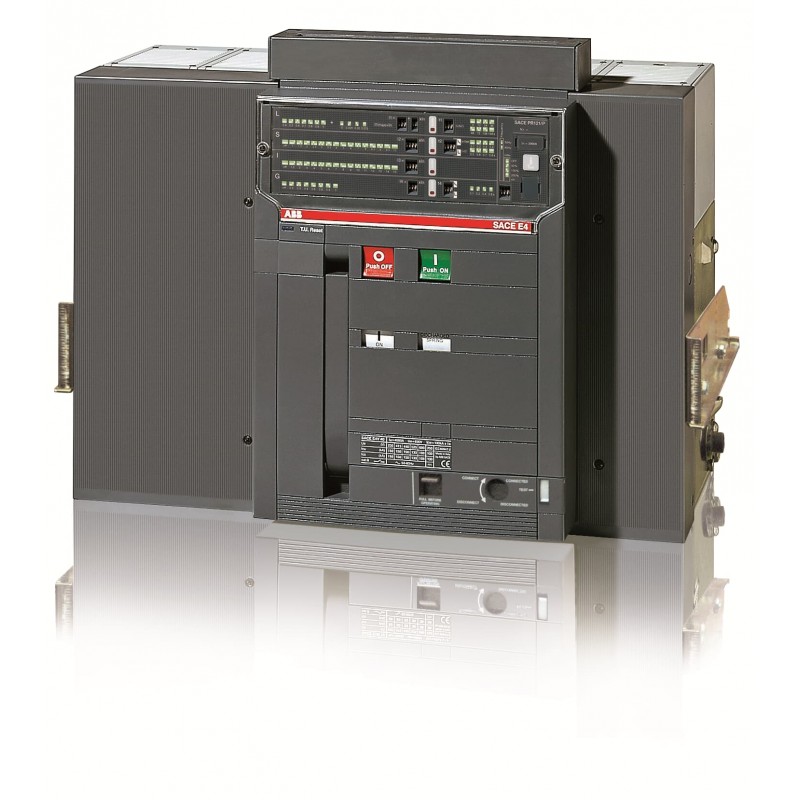

1SDA056802R1 ABB E4S 4000 PR121/P-LSIG In 4000A 3p W MP
1SDA056802R1
ABB
E4S 4000 PR121/P-LSIG In=4000A 3p W MP
E4S4000 PR121/P LSIG 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 9fdf1d54-4396-4da5-9b30-d7a9f1531cbc Italia (IT) |
| SCIP semplificato | 09b26375-0127-4826-b059-7f868e4c8f07 Belgio (BE) |
| 10f7961c-279c-410a-9f4c-b2d09819b675 Spagna (ES) | |
| c4a45003-debf-4a97-adc4-552ff85834b0 Ungheria (HU) | |
| e13b6611-7f70-47e8-9d4b-34a603281710 Francia (FR) | |
| 10be4f54-445c-4b92-90e9-92891e83aed3 Germania (DE) | |
| 7b943fd5-bae8-4854-8603-76f20473d455 Svezia (SE) | |
| 437b3d54-606b-4654-9f26-25c60502340c Francia (FR) | |
| 8fc03fe7-e4e4-4c85-973b-9f2ed3fdeab1 Germania (DE) | |
| 27130db8-e6d5-4ea2-aaed-ad01bee135c6 Belgio (BE) | |
| ad8781fb-bbc6-4e5f-a92f-2e4c1e7ce373 Germania (DE) | |
| e8710b62-87ce-485d-b283-0c053c638a16 Finlandia (FI) | |
| bce198f2-4578-4529-b55b-991b4b9c24fd Norvegia (NO) | |
| 764ee7c4-c72c-4979-9ad2-313ecacaad9e Germania (DE) | |
| 2e8a5880-3755-4104-8a22-ad4891cfda80 Polania (PL) | |
| 15922f7b-c276-4ce1-b7cb-48e9d343d0ae Ungheria (HU) | |
| b4a0283d-d57f-4849-baee-0c1e459489ad Croazia (HR) | |
| a9c2abd0-0f53-4811-9df9-9ad7544ba466 Estonia (EE) | |
| 73e62146-6cb5-498b-a640-be0aaff87e93 Bulgaria (BG) | |
| 9005b7b1-00a5-4962-abde-c94c73682b33 Svezia (SE) | |
| b8a28117-d265-4f3b-b0a1-b3ca3cd52acf Grecia (GR) | |
| e28c31df-ef4c-43d9-9b19-1ae31ed01321 Portogallo (PT) | |
| bbda9b72-1a39-4e7e-8a80-e5bff6c01a37 Paesi Bassi (Olanda) (NL) | |
| aa72bbdf-257a-4dd5-a02e-9bd05702616a Polania (PL) | |
| dc0fe931-aeda-4c70-a0a3-4342ce43561e Repubblica Ceca (CZ) | |
| 5813b745-6d9e-4990-81f5-dbf1973b45a3 Germania (DE) | |
| 76a075e6-2ee0-4ae1-9bf7-ac7f967ee7e5 Danimarca (DK) | |
| 1b2e2f59-4282-45ed-a509-0df366f0f7df Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644581428 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 594 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 85 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 100 kg |
| EAN imballo livello 1 | 8015644581428 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 10 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 660 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 4000 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 75 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 75 kA |
| (230 V AC) 75 kA | |
| (380 V AC) 75 kA | |
| (400 V AC) 75 kA | |
| (415 V AC) 75 kA | |
| (440 V AC) 75 kA | |
| (500 V AC) 75 kA | |
| (660 V AC) 75 kA | |
| (690 V AC) 75 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0016 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4S 4000 PR121/P-LSIG In4000A 3p W MP - ABB - E4S4000 - 1SDA056802R1 | 90 Kbytes |
|
| E4S4000 1SDA056802R1 ABB E4S 4000 PR121/P-LSIG In 4000A 3p W MP | 70 Kbytes |
|
