Visualizza ingrandito

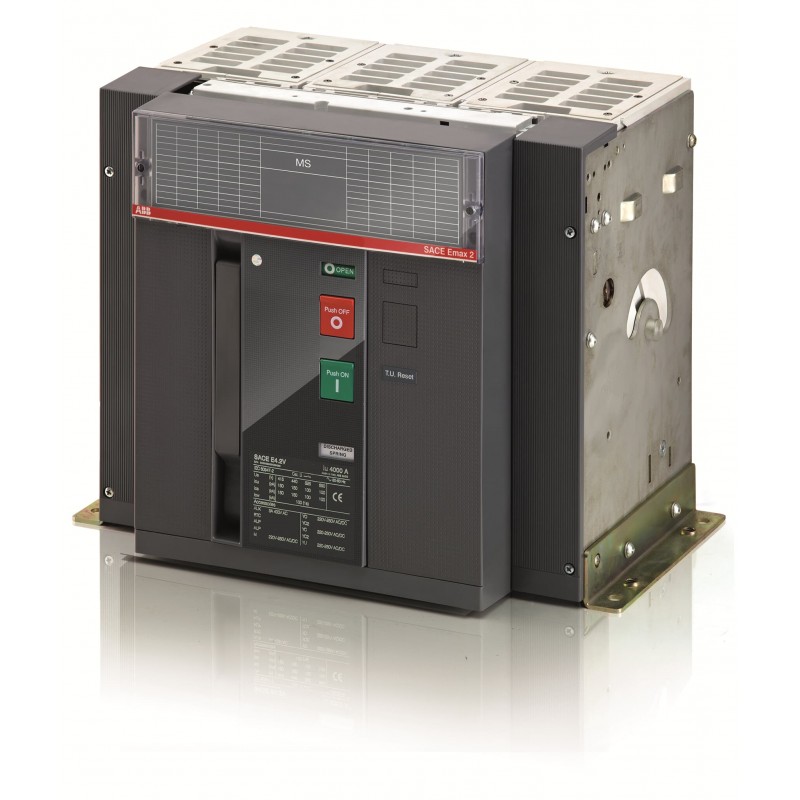

1SDA073416R1 ABB E4.2V / MS 2000 3p F HR
1SDA073416R1
ABB
E4.2V / MS 2000 3p F HR
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | fdac4f19-7a47-464a-bb63-8e763e570453 Italia (IT) |
| SCIP semplificato | 3e0b68e3-165f-42a9-99bd-0c747a4f18ee Germania (DE) |
| bfc3680e-09b3-40fc-a377-06ff24c35957 Germania (DE) | |
| cdfe4c14-18a8-4ce0-8cfb-db38572da4b0 Croazia (HR) | |
| e0266e2f-4718-4147-a353-9dc7a5d2307b Germania (DE) | |
| c8c528df-6f15-4fb3-88b2-9109c1c766d4 Svezia (SE) | |
| b0cc09c3-897e-4d1b-b1f8-648ea0aaac68 Francia (FR) | |
| eddbec89-fe62-4f1e-a499-a0f73cea52af Danimarca (DK) | |
| 1e426c69-4fba-42e9-8f62-2d7e3b8ebd03 Spagna (ES) | |
| 459c0204-4b70-4147-963d-7184dbae282d Belgio (BE) | |
| 0f3e2075-5beb-486e-a3fa-e7f7ed32d58d Ungheria (HU) | |
| 677dbf51-d1ee-4223-adc6-41ae87fec119 Francia (FR) | |
| 24d649bf-3a0c-48a3-9b47-3e43cba74127 Polania (PL) | |
| c729951c-476a-4df3-85ad-e67ad4c73f6c Repubblica Ceca (CZ) | |
| 542bf143-df07-44b3-869c-253121789dd5 Germania (DE) | |
| 2453bb2a-fd7f-4608-81a2-f59e12fb9094 Portogallo (PT) | |
| f6b18982-139e-4bbe-9c11-d790898a8679 Polania (PL) | |
| 6f43e2bc-5333-4e7e-bc47-e483c001ebd3 Bulgaria (BG) | |
| d171ec85-afe1-4a03-8b1c-5e3736ca0fdb Paesi Bassi (Olanda) (NL) | |
| 956b47f8-d4d2-420b-8768-1771f400a664 Norvegia (NO) | |
| c49337f5-5276-499a-9ba0-98067f695a2d Polania (PL) | |
| 9a931107-c4bb-4e07-b4cc-f39664009798 Ungheria (HU) | |
| e0cfe1d9-8401-4c86-9912-41885e6aac87 Svezia (SE) | |
| 3cd14be7-6d77-4381-848b-724db0bbac8c Finlandia (FI) | |
| 04922315-5214-4ae1-8bee-904f083072f5 Estonia (EE) | |
| c42c29be-044a-4b30-8c30-8421257bc919 Belgio (BE) | |
| b542827b-468e-43f0-be20-61c90cd7aae4 Germania (DE) | |
| b9388695-9465-4702-9717-edff83f8b310 Grecia (GR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4VT00B00000000000XX |
| EAN | 8015644772666 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 63 kg |
| EAN imballo livello 1 | 8015644772666 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0171 |
| Dati tecnici | |
| Capacità di connessione | 1600 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 10000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 425 W |
| Corrente nominale (In) | 2000 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Corrente nominale ininterrotta (Iu) | 2000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 2000 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 2000 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 2000 A |
| resistenza a corrente di breve durata Icw (EF007050) | 100 kA |
| numero di poli (EF001391) | 3 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2V/MS 2000 3p F HR - ABB - E4.2V/MS2000 - 1SDA073416R1 | 88 Kbytes |
|
| E4.2V/MS2000 1SDA073416R1 ABB E4.2V / MS 2000 3p F HR | 68 Kbytes |
|
