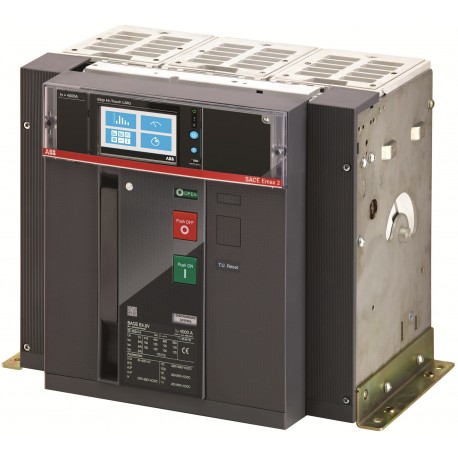

1SDA071224R1 ABB E4.2V 4000 Ekip tocco LI 3p F HR
1SDA071224R1
ABB
E4.2V 4000 Ekip tocco LI 3p F HR
E4.2V 4000 Ekip Touch LI 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 104d4b83-8055-4340-a90b-594733d22d27 Italia (IT) |
| SCIP semplificato | 5bbce6f9-a277-4a48-98f0-8af6e65a877c Germania (DE) |
| c907ad59-1137-42ae-b1ef-a9b864817ebc Svezia (SE) | |
| 9bba3fe5-9a14-4324-82f8-864493564e99 Polania (PL) | |
| e7bc7b91-6dc6-4f7e-80d6-2fb2673d3ece Grecia (GR) | |
| 3b9ec31e-414c-47ac-b736-49e6e663890b Estonia (EE) | |
| b0bda8b4-7865-468e-9bab-462dd5b3aa26 Ungheria (HU) | |
| a47cb2bf-5f11-4c76-8661-e59b487d48b5 Paesi Bassi (Olanda) (NL) | |
| 67fc5b32-4347-4f66-bec7-9cfe6178fcf3 Polania (PL) | |
| a2388151-03b4-432c-8943-789062cda78c Spagna (ES) | |
| 5630d34f-c285-4aa8-9035-5b63548eacb0 Belgio (BE) | |
| 1698aea2-9331-4415-8658-6643e18093e7 Germania (DE) | |
| e3c7f928-7a30-4135-ab60-88e533ce6438 Finlandia (FI) | |
| 43197ecf-1861-446c-8377-69c01925d7d3 Francia (FR) | |
| a186452b-2307-4dd9-8d75-72b4aa041055 Polania (PL) | |
| f7ad0f33-e718-4f18-bdf0-ee51c1e9ada5 Norvegia (NO) | |
| 8b40bc07-f613-4fd2-a588-4a0cf06a2e86 Repubblica Ceca (CZ) | |
| 1c16b4a8-64ea-4723-9239-94855d517430 Belgio (BE) | |
| cdd21245-50cd-4785-a91f-81a8c7b11dbc Croazia (HR) | |
| 6b1cb39a-a14d-4d6d-af10-09d80c3c014e Svezia (SE) | |
| 50ce231f-6142-4f4c-b116-8f8dd76d6eaf Germania (DE) | |
| 17e807fb-c94d-46ab-b9ee-2662f39c385c Germania (DE) | |
| 638cadbe-32fb-4d8b-8dc0-8ff55e404400 Ungheria (HU) | |
| cf33c91b-adc7-4fab-8a1a-7dc8ab66fd87 Germania (DE) | |
| be4eaf20-bda9-4688-b8f4-d0a081f7e086 Francia (FR) | |
| 4c53c372-e33a-4a83-aa80-6dfe2539c263 Portogallo (PT) | |
| 86dae21e-2dbb-4f09-857f-19e66ed51c00 Danimarca (DK) | |
| 2ad7075a-98e0-406f-83a0-c3b2cd254034 Bulgaria (BG) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4VWERBD000A000000XX |
| EAN | 8015644750749 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 63 kg |
| EAN imballo livello 1 | 8015644750749 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0171 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 465 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M12 |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 4000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 6000.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | dietro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2V 4000 Ekip Touch LI 3p F HR - ABB - E4.2V4000 - 1SDA071224R1 | 90 Kbytes |
|
| E4.2V4000 1SDA071224R1 ABB E4.2V 4000 Ekip tocco LI 3p F HR | 71 Kbytes |
|
