Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

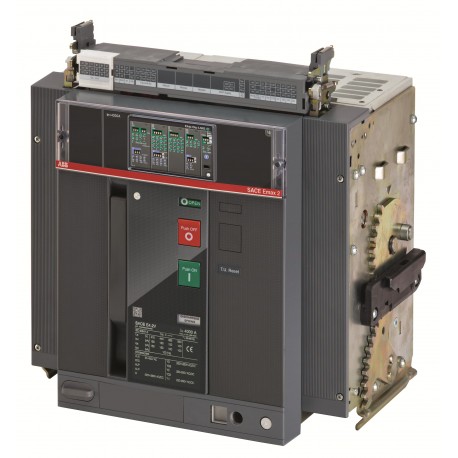

1SDA072573R1 ABB E4.2V 4000 Ekip LSIG Dip 3p WMP
Riferimento: 1SDA072573R1
Produttore: ABB
Descrizione:
E4.2V 4000 Ekip LSIG Dip 3p WMP
E4.2V 4000 Ekip Dip LSIG 3P W MP
E4.2V 4000 Ekip Dip LSIG 3p WMP
Categorie:
- Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
- ABB > Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 6553b0cf-923a-4f38-89ef-18e104b096d1 Italia (IT) |
| SCIP semplificato | 2add9077-767c-4815-9d7d-d43845160da4 Germania (DE) |
| 9afbd3c8-79d1-45c0-a4d9-84d46ce4f54a Ungheria (HU) | |
| 45a60c56-0fb6-4807-a2ce-d1de75486d0d Spagna (ES) | |
| 24f587e3-e84f-4197-adb9-1c71d0691833 Danimarca (DK) | |
| 2d632764-3408-4d1e-8305-48b523e3d346 Polania (PL) | |
| c269b66e-787d-41c9-afea-f87c8b54ca1f Svezia (SE) | |
| d7e1774a-741c-40aa-8925-16908573fa7f Germania (DE) | |
| 4673cff4-bb98-4bb4-938e-0bacca9ec135 Ungheria (HU) | |
| fc9e64f1-f009-4b1d-ab77-6e36af57bffd Estonia (EE) | |
| 2a15bfd1-b131-4b0a-a8eb-500d98da51ac Grecia (GR) | |
| ad696c7d-4edd-4607-9a0b-f5702ad4f034 Belgio (BE) | |
| 06004218-fd5c-4164-bdb8-321a2ee760a8 Paesi Bassi (Olanda) (NL) | |
| ada70b66-a31d-45df-a30d-9b79485ed447 Polania (PL) | |
| af71137c-3e3f-46a7-942c-47737772f4b2 Francia (FR) | |
| 4a475c02-2a15-4d24-87c2-a1cfad747167 Germania (DE) | |
| 7f8d2249-a199-497d-9e4a-cdcf1542f674 Germania (DE) | |
| 5cdb0a49-0fa7-410d-a1f7-072c321364d5 Croazia (HR) | |
| d309f89e-c29d-48da-bf17-a1a95b1b4959 Repubblica Ceca (CZ) | |
| fa5f00fa-5546-4b91-b9ed-0f2c2acd736c Svezia (SE) | |
| ade8dda3-e2b5-404a-8651-43fc9b883879 Germania (DE) | |
| 94f4fade-9295-441f-a850-f7c4ab50af00 Polania (PL) | |
| 9cb603a3-8cab-42ff-8a10-49a5a8e89f9b Norvegia (NO) | |
| 1c5c770c-2f75-4923-bf12-21bfc34e7f4d Belgio (BE) | |
| 4a5e398f-9252-4d0e-b063-943b258d64c0 Francia (FR) | |
| dc06fcab-1e75-40df-ae4d-d4bfe7c026ed Finlandia (FI) | |
| 6ffbc652-ce20-4a8a-8390-db8472e47007 Bulgaria (BG) | |
| 93017162-0b5b-4da2-9242-3b72e715ddfe Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4VWERAC000A000000XX |
| EAN | 8015644764234 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 425 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 67 kg |
| EAN imballo livello 1 | 8015644764234 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0433 |
| Dati tecnici | |
| Capacità di connessione | 4000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 5000 ciclo (i) |
| Ue = 500 ... 690 V 4000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 15000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 900 W |
| Corrente nominale (In) | 4000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 4000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
ETIM for 1SDA072573R1 Apparecchi elettrici a bassa tensione (EC000228)
Nome caratteristica
Valore caratteristica
Nome caratteristicacorrente permanente nominale Iu (EF001389)
Valore caratteristica4000 A
Nome caratteristicatensione nominale (EF003977)
Valore caratteristica690 V
Nome caratteristicacorrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048)
Valore caratteristica150 kA
Nome caratteristicacampo di corrente dell'interruttore di sovraccarico (EF002336)
Valore caratteristica1600.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129)
Valore caratteristica2400.0 A
Nome caratteristicaintervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131)
Valore caratteristica6000.0 A
Nome caratteristicaprotezione dalle dispersioni a terra integrata (EF007296)
Valore caratteristicaSì
Nome caratteristicatipo di collegamento circuito elettrico principale (EF006819)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipologia costruttiva dell'apparecchio (EF008240)
Valore caratteristicaapparecchio da incasso, tecnica a innesto
Nome caratteristicaadatto per montaggio su guida a cappello (EF007250)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida a DIN opzionale (EF008904)
Valore caratteristicaNo
Nome caratteristicanumero di contatti ausiliari, contatti di riposo (EF001377)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, contatti di chiusura (EF001376)
Valore caratteristica0
Nome caratteristicanumero di contatti ausiliari, invertitori (EF003531)
Valore caratteristica4
Nome caratteristicacon segnalatore di intervento presente (EF007006)
Valore caratteristicaSì
Nome caratteristicacon sganciatore di minima tensione integrato (EF001390)
Valore caratteristicaNo
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica3
Nome caratteristicaposizione del collegamento per circuito elettrico principale (EF006671)
Valore caratteristicaconnessione attraverso parte del telaio separata
Nome caratteristicatipo di elemento di azionamento (EF006976)
Valore caratteristicacontatto a pressione
Nome caratteristicaapparecchio completo con unità di sicurezza (EF008906)
Valore caratteristicaSì
Nome caratteristicaazionamento a motore integrato (EF006697)
Valore caratteristicaNo
Nome caratteristicaazionamento a motore opzionale (EF007386)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP30
