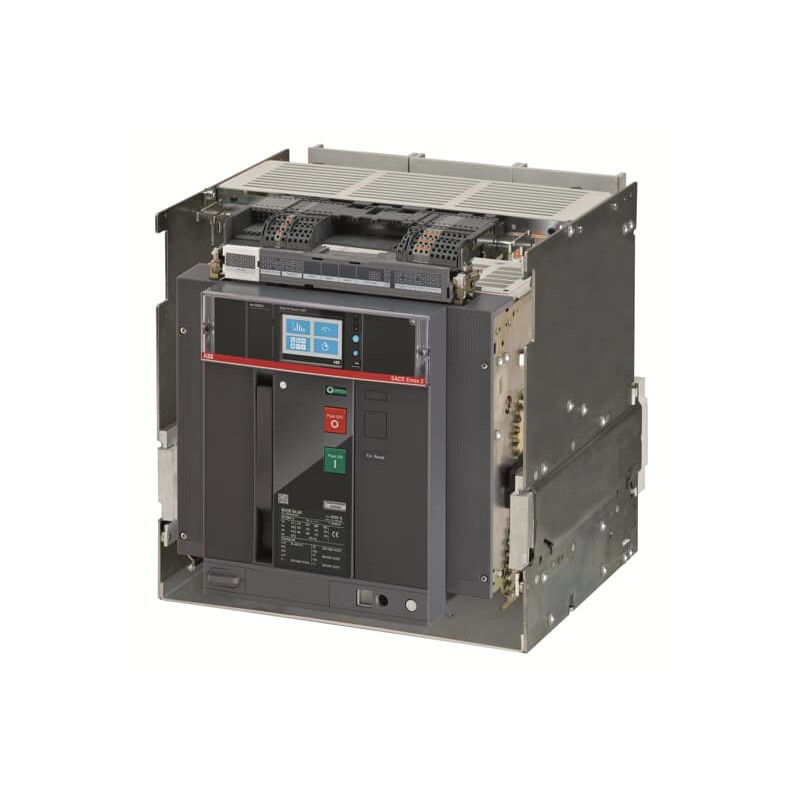

1SDA072529R1 ABB E4.2V 3200 Ekip Hi-Touch LSIG 3p WMP
1SDA072529R1
ABB
E4.2V 3200 Ekip Hi-Touch LSIG 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 8a6c3541-3286-4b9f-a18f-6f7b1cd52263 Italia (IT) |
| SCIP semplificato | d58e9739-5d26-41a7-b1cc-171a9c33ae2e Paesi Bassi (Olanda) (NL) |
| 50cdf673-6542-4f47-b0ef-30b97088a055 Bulgaria (BG) | |
| 77b9c5ef-f4cd-4a8e-95c0-2e43e2439d55 Estonia (EE) | |
| c42459c2-cfe3-4f9e-83dd-6404e8323cdc Ungheria (HU) | |
| 765e2682-8891-4136-9d74-9e6949b4de1f Svezia (SE) | |
| f4bc25fa-d077-4524-a261-24f91862d62b Danimarca (DK) | |
| 0c2b5f7c-0b01-41b0-a12e-5dd76da98a44 Polania (PL) | |
| 3ca98349-1f0c-46f2-8f17-fad87f3150c9 Grecia (GR) | |
| 36dbff67-a02b-4d24-adbe-e24604eaa649 Portogallo (PT) | |
| db603cec-46e5-4758-9e88-4e36b7f58a9f Polania (PL) | |
| 0c2b5f7c-0b01-41b0-a12e-5dd76da98a44 Polania (PL) | |
| f0d5e522-dcde-4dd4-a141-694ba7845625 Germania (DE) | |
| c42459c2-cfe3-4f9e-83dd-6404e8323cdc Ungheria (HU) | |
| a4c5d8db-ec13-428b-b27b-a60a6cb05da2 Svezia (SE) | |
| 1be99775-bfe2-434b-9a45-f28d90aa3e16 Germania (DE) | |
| 44a3486e-1e0e-4509-a987-3fee8e868049 Croazia (HR) | |
| 36dbff67-a02b-4d24-adbe-e24604eaa649 Portogallo (PT) | |
| d58e9739-5d26-41a7-b1cc-171a9c33ae2e Paesi Bassi (Olanda) (NL) | |
| 834eee13-bebf-43fd-bb97-a007ae747ba6 Germania (DE) | |
| 614c6534-8ea0-45fe-bcc9-75eebeebe592 Finlandia (FI) | |
| 7c1abba3-985a-4038-95da-d6d6e0eae16b Francia (FR) | |
| 3ca98349-1f0c-46f2-8f17-fad87f3150c9 Grecia (GR) | |
| 44a3486e-1e0e-4509-a987-3fee8e868049 Croazia (HR) | |
| cefcf315-09b0-4b03-83d4-104dc2323951 Norvegia (NO) | |
| 553e6e08-3014-44e6-85e4-a74781f6cb8b Belgio (BE) | |
| 55decadd-98c3-4ece-87f9-e2d3f00e2b70 Germania (DE) | |
| d81bbd35-12e7-4eb8-acb4-a0bf074b62e5 Belgio (BE) | |
| cefcf315-09b0-4b03-83d4-104dc2323951 Norvegia (NO) | |
| 50cdf673-6542-4f47-b0ef-30b97088a055 Bulgaria (BG) | |
| f4bc25fa-d077-4524-a261-24f91862d62b Danimarca (DK) | |
| 834eee13-bebf-43fd-bb97-a007ae747ba6 Germania (DE) | |
| d81bbd35-12e7-4eb8-acb4-a0bf074b62e5 Belgio (BE) | |
| 614c6534-8ea0-45fe-bcc9-75eebeebe592 Finlandia (FI) | |
| 55decadd-98c3-4ece-87f9-e2d3f00e2b70 Germania (DE) | |
| f0d5e522-dcde-4dd4-a141-694ba7845625 Germania (DE) | |
| 67db8f81-8144-4d77-b604-02b37402f1fd Repubblica Ceca (CZ) | |
| 9ab35b2c-9c61-4322-941c-e1003aa689b6 Francia (FR) | |
| 8a6d216e-4f0a-4e96-a047-e97531c9f90e Polania (PL) | |
| 1be99775-bfe2-434b-9a45-f28d90aa3e16 Germania (DE) | |
| 345f4e81-1f60-41b7-9520-17312fb11209 Ungheria (HU) | |
| db603cec-46e5-4758-9e88-4e36b7f58a9f Polania (PL) | |
| 67db8f81-8144-4d77-b604-02b37402f1fd Repubblica Ceca (CZ) | |
| 8a6d216e-4f0a-4e96-a047-e97531c9f90e Polania (PL) | |
| 765e2682-8891-4136-9d74-9e6949b4de1f Svezia (SE) | |
| 7c1abba3-985a-4038-95da-d6d6e0eae16b Francia (FR) | |
| a4c5d8db-ec13-428b-b27b-a60a6cb05da2 Svezia (SE) | |
| f1da5d69-0e60-485a-8509-3b7e5123bedc Spagna (ES) | |
| 77b9c5ef-f4cd-4a8e-95c0-2e43e2439d55 Estonia (EE) | |
| f1da5d69-0e60-485a-8509-3b7e5123bedc Spagna (ES) | |
| 553e6e08-3014-44e6-85e4-a74781f6cb8b Belgio (BE) | |
| afe408bd-8778-44bb-b970-c30e39cd31ba Germania (DE) | |
| 9ab35b2c-9c61-4322-941c-e1003aa689b6 Francia (FR) | |
| 345f4e81-1f60-41b7-9520-17312fb11209 Ungheria (HU) | |
| afe408bd-8778-44bb-b970-c30e39cd31ba Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4VVENAK200A000000XX |
| EAN | 8015644763794 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 425 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 67 kg |
| EAN imballo livello 1 | 8015644763794 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0433 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 7000 ciclo (i) |
| Ue = 500 ... 690 V 7000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 743 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Hi-Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 3200 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1280.0 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 1920.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 4800.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2V 3200 Ekip Hi-Touch LSIG 3p WMP - ABB - E4.2V3200 - 1SDA072529R1 | 95 Kbytes |
|
| E4.2V3200 1SDA072529R1 ABB E4.2V 3200 Ekip Hi-Touch LSIG 3p WMP | 66 Kbytes |
|
