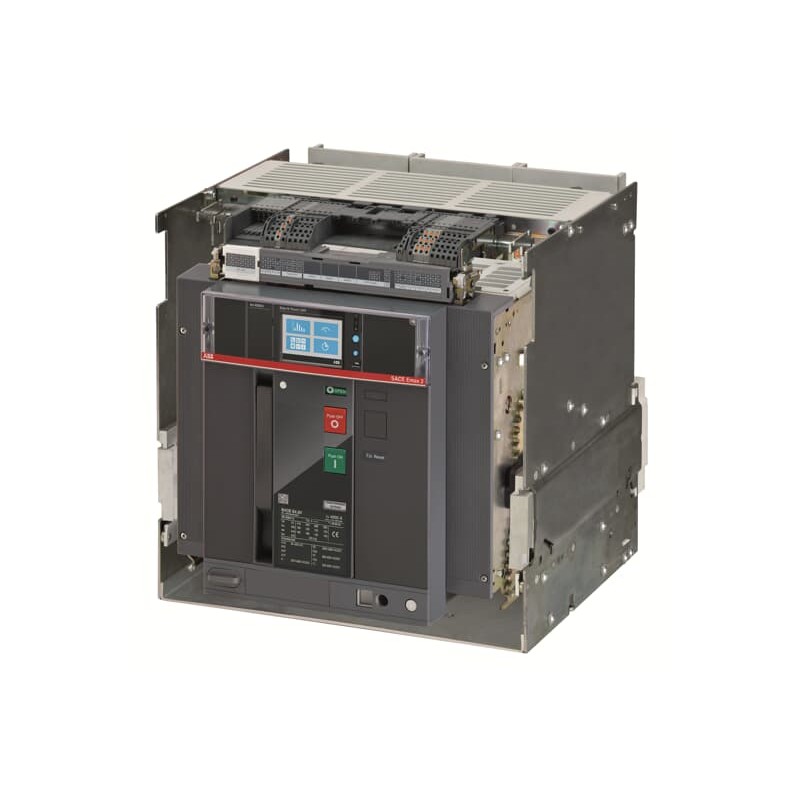

1SDA072474R1 ABB E4.2V 2500 Ekip tocco LI 3p WMP
1SDA072474R1
ABB
E4.2V 2500 Ekip tocco LI 3p WMP
E4.2V 2500 Ekip Touch LI 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 5db9272f-d385-4a4a-a0e6-73274e7613b2 Italia (IT) |
| SCIP semplificato | 7f3be359-1216-4d35-b9d4-eab9cbb290fd Polania (PL) |
| cc5cb3c7-f20f-4e57-a699-41c96b5a1eef Norvegia (NO) | |
| de6447a0-df24-4a20-8466-f5f11a930a19 Finlandia (FI) | |
| de9a0119-6bd3-4d97-a5d3-1e74d280ccf7 Belgio (BE) | |
| 8ad28a13-de77-4592-95fd-897a501569c8 Germania (DE) | |
| 8b03cfe9-7657-4778-acb1-5e456af5c76a Danimarca (DK) | |
| 08ff7a7d-f7c4-4a97-ab1f-2f60e52ccc4e Germania (DE) | |
| 18044daa-d0c0-4608-bafb-451bb9d8efe4 Croazia (HR) | |
| 5ede7a36-3b83-4497-b7e0-ef217691ad89 Repubblica Ceca (CZ) | |
| e5eed5bf-546a-4db4-a608-d4b83c43c056 Polania (PL) | |
| bf55e5c1-47fb-4603-bc85-150f2bba6810 Paesi Bassi (Olanda) (NL) | |
| 13fc1439-00ad-45bf-abdd-5ede1ce20a7d Ungheria (HU) | |
| 7635dc57-155c-4b3b-8d16-637f7a9317ca Estonia (EE) | |
| f49fce99-7561-4c32-880a-478431f7efd7 Grecia (GR) | |
| 05702ea0-ab49-475f-8469-3cf48dabeb77 Portogallo (PT) | |
| 8d8d3917-aca7-4875-98c5-244d35793f56 Bulgaria (BG) | |
| 64831dac-5718-413a-b2dd-c2a16236b94f Svezia (SE) | |
| 55ebef71-4502-4891-8767-e9a15ef09392 Polania (PL) | |
| a940f727-3880-42c1-bdc0-d5e1d498ddaf Francia (FR) | |
| 560d9c18-bf6e-4a6e-b95a-82f0dcbd0d2c Svezia (SE) | |
| f40ef067-0a7a-4928-831d-6affa0d2f0c7 Germania (DE) | |
| 6e3f01fd-be03-4be8-9d80-b02a9984a4e1 Germania (DE) | |
| 7e9377e0-b60f-471e-982f-360fb85b51c6 Francia (FR) | |
| 1c74a6dc-b960-484a-a4e4-4114d79c6a3d Ungheria (HU) | |
| 1ac41cb5-8851-4d50-97e5-9a58e2df1d99 Spagna (ES) | |
| 5b96a5ce-08d7-4ea3-9d9d-b2ed25c73f5d Belgio (BE) | |
| a16503c8-c993-4d7a-9277-704db1bb451b Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4VUELAD000A000000XX |
| EAN | 8015644763244 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 425 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 67 kg |
| EAN imballo livello 1 | 8015644763244 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0433 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 743 W |
| Corrente nominale (In) | 2500 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 2500 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 2500 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 150 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1000.0 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 3750.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2V 2500 Ekip Touch LI 3p WMP - ABB - E4.2V2500 - 1SDA072474R1 | 95 Kbytes |
|
| E4.2V2500 1SDA072474R1 ABB E4.2V 2500 Ekip tocco LI 3p WMP | 66 Kbytes |
|
