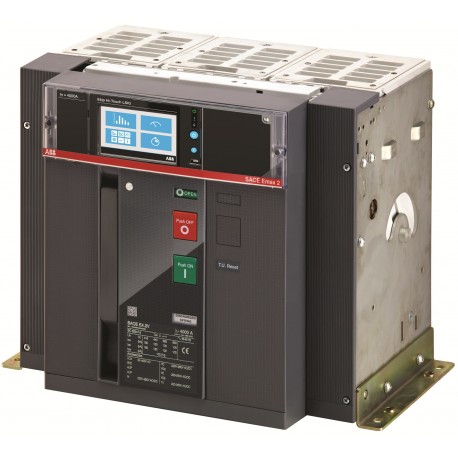

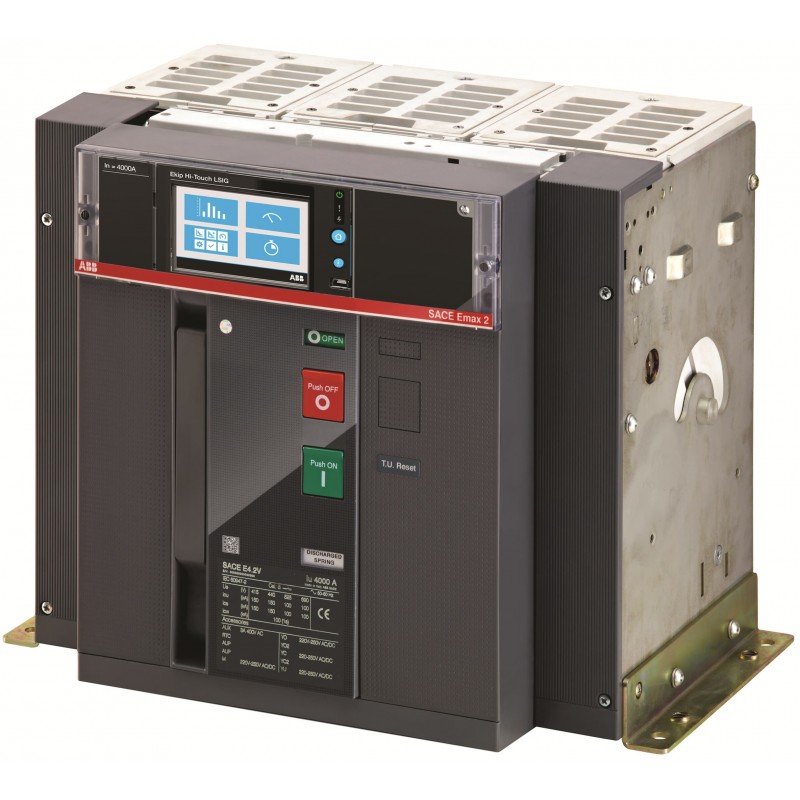

1SDA071124R1 ABB E4.2V 2500 Ekip tocco LI 3p F HR
1SDA071124R1
ABB
E4.2V 2500 Ekip tocco LI 3p F HR
E4.2V 2500 Ekip Touch LI 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | da07cff8-076a-4df8-9b44-00093710cb24 Italia (IT) |
| SCIP semplificato | 4f3b3ad7-f390-4e57-896f-67057e8ce04a Belgio (BE) |
| fcf17e7d-4eb6-413c-bdb1-98f8031efe44 Belgio (BE) | |
| c017fa0e-b2ca-477f-bfa2-f0f66292f6c1 Norvegia (NO) | |
| 58503c4e-50db-4535-8047-a1281eb56563 Germania (DE) | |
| ae0166be-5840-4590-ae7e-c2599871c94c Bulgaria (BG) | |
| a5e9fb65-78bd-490d-bdeb-163065ceb6a1 Danimarca (DK) | |
| 6e64ad7c-bdda-443a-98dc-302ff55b086b Germania (DE) | |
| c6ecce88-d7e5-4071-bb01-f46f42f3540b Finlandia (FI) | |
| fcf17e7d-4eb6-413c-bdb1-98f8031efe44 Belgio (BE) | |
| 58503c4e-50db-4535-8047-a1281eb56563 Germania (DE) | |
| 1ba0ef1c-547c-42d9-9f12-371d3c1c5607 Svezia (SE) | |
| ec79f593-22d5-4290-a2bc-984954c7352b Germania (DE) | |
| 56472f27-0c4f-4b83-8f60-f4a23f32ae7c Francia (FR) | |
| f4a2df8c-7712-424e-a830-de0de24df7de Polania (PL) | |
| 2826054a-9ecc-466f-b095-462e2e52a837 Repubblica Ceca (CZ) | |
| a40e9b82-5929-4090-a138-0f5704045b6c Polania (PL) | |
| a5e9fb65-78bd-490d-bdeb-163065ceb6a1 Danimarca (DK) | |
| b38f44a1-9a50-47a7-b621-d5fdaeb7db68 Grecia (GR) | |
| dec7912f-dd4f-4ff5-8e04-c3d1a5aefe4e Portogallo (PT) | |
| c568d4c0-2e03-4d5b-80f1-b3b6f0313fab Polania (PL) | |
| ec79f593-22d5-4290-a2bc-984954c7352b Germania (DE) | |
| a40e9b82-5929-4090-a138-0f5704045b6c Polania (PL) | |
| b27b9b78-2b41-4fcd-9f67-d39cf2997bb9 Croazia (HR) | |
| c017fa0e-b2ca-477f-bfa2-f0f66292f6c1 Norvegia (NO) | |
| b38f44a1-9a50-47a7-b621-d5fdaeb7db68 Grecia (GR) | |
| 1ea1c8b8-c9e2-41bb-8f87-b56b74aca622 Francia (FR) | |
| 6e64ad7c-bdda-443a-98dc-302ff55b086b Germania (DE) | |
| c6ecce88-d7e5-4071-bb01-f46f42f3540b Finlandia (FI) | |
| dec7912f-dd4f-4ff5-8e04-c3d1a5aefe4e Portogallo (PT) | |
| 213c9dc8-faee-493d-a0f7-f49e31d04488 Paesi Bassi (Olanda) (NL) | |
| b27b9b78-2b41-4fcd-9f67-d39cf2997bb9 Croazia (HR) | |
| 06c83beb-3f45-4205-a98c-5b7389309c50 Svezia (SE) | |
| 13df5ad5-36bc-42fe-b74d-1fd19b30d6e7 Germania (DE) | |
| 2fb2052a-d1ba-46a4-a450-4148523085a9 Ungheria (HU) | |
| e081f0a5-8242-4180-9278-a94b806ee333 Germania (DE) | |
| 2826054a-9ecc-466f-b095-462e2e52a837 Repubblica Ceca (CZ) | |
| 213c9dc8-faee-493d-a0f7-f49e31d04488 Paesi Bassi (Olanda) (NL) | |
| ae0166be-5840-4590-ae7e-c2599871c94c Bulgaria (BG) | |
| 2fb2052a-d1ba-46a4-a450-4148523085a9 Ungheria (HU) | |
| 56472f27-0c4f-4b83-8f60-f4a23f32ae7c Francia (FR) | |
| b60c79a4-5079-4eba-babb-1a785e29109a Ungheria (HU) | |
| b10f921e-68df-4a56-a1cc-e34876871d02 Spagna (ES) | |
| 8e474c3d-8387-4132-b8b6-33ae15bc23d5 Estonia (EE) | |
| c568d4c0-2e03-4d5b-80f1-b3b6f0313fab Polania (PL) | |
| b60c79a4-5079-4eba-babb-1a785e29109a Ungheria (HU) | |
| 8e474c3d-8387-4132-b8b6-33ae15bc23d5 Estonia (EE) | |
| 4f3b3ad7-f390-4e57-896f-67057e8ce04a Belgio (BE) | |
| b10f921e-68df-4a56-a1cc-e34876871d02 Spagna (ES) | |
| 1ba0ef1c-547c-42d9-9f12-371d3c1c5607 Svezia (SE) | |
| f4a2df8c-7712-424e-a830-de0de24df7de Polania (PL) | |
| 1ea1c8b8-c9e2-41bb-8f87-b56b74aca622 Francia (FR) | |
| 06c83beb-3f45-4205-a98c-5b7389309c50 Svezia (SE) | |
| 13df5ad5-36bc-42fe-b74d-1fd19b30d6e7 Germania (DE) | |
| e081f0a5-8242-4180-9278-a94b806ee333 Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4VUELBD000A000000XX |
| EAN | 8015644749743 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 63 kg |
| EAN imballo livello 1 | 8015644749743 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0171 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 425 W |
| Corrente nominale (In) | 2500 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 2500 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | Circuito Principale M12 |
| Sgancio | Ekip Touch LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2V 2500 Ekip Touch LI 3p F HR - ABB - E4.2V2500 - 1SDA071124R1 | 90 Kbytes |
|
| E4.2V2500 1SDA071124R1 ABB E4.2V 2500 Ekip tocco LI 3p F HR | 70 Kbytes |
|
