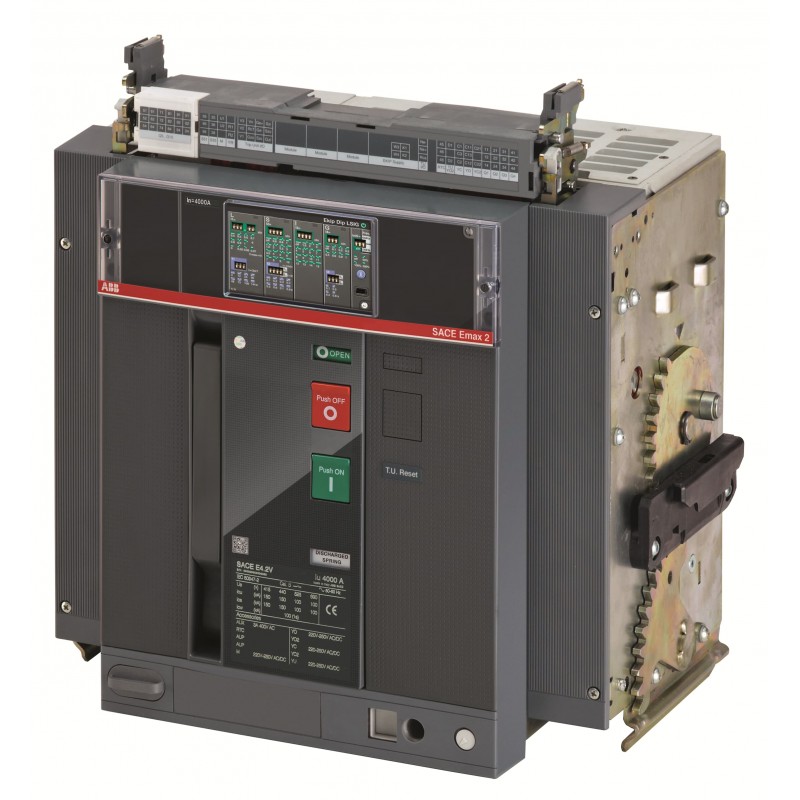

1SDA072473R1 ABB E4.2V 2500 Ekip LSIG Dip 3p WMP
1SDA072473R1
ABB
E4.2V 2500 Ekip LSIG Dip 3p WMP
E4.2V 2500 Ekip Dip LSIG 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | f3968384-0f4f-4c3d-afcc-53f151e6111c Italia (IT) |
| SCIP semplificato | 189d979f-3551-420e-b08e-02cad5a89b25 Germania (DE) |
| 74647065-b709-422b-9876-4bac7328fcaa Portogallo (PT) | |
| d884c23f-165c-4ebd-b704-f2f0c60bf555 Bulgaria (BG) | |
| 3f3172c6-a7a7-42e1-a997-7852f5c01105 Svezia (SE) | |
| b644b533-c462-4f99-931b-1b46fab4b49b Polania (PL) | |
| 3444d560-c924-4028-8748-2ab998ec97ab Germania (DE) | |
| 2011b6da-cfaa-4c51-8943-e98e3e626bca Paesi Bassi (Olanda) (NL) | |
| c28bd9c3-393f-4445-a40d-fd15b58cb186 Belgio (BE) | |
| 08945ed1-d805-468f-9a68-8a688c8437e2 Spagna (ES) | |
| 0ba0931d-a247-4cd1-870a-24883fe65cb4 Ungheria (HU) | |
| 637f541e-8be3-441a-9c67-19f25fc7fdd3 Polania (PL) | |
| da757ff7-73df-4a34-aa3a-40e9dd7c4e68 Germania (DE) | |
| 0be41550-73a8-4f12-a896-620efc6133ad Francia (FR) | |
| 7893478e-d9bf-4139-a39a-8beae0eacc96 Germania (DE) | |
| df1edd6d-7732-41a0-a410-354e807cf52a Germania (DE) | |
| bf65b85c-bffb-4053-8825-2dc9a022dc29 Svezia (SE) | |
| 5f9967d9-8736-4265-8ce0-ab63a787d3ce Repubblica Ceca (CZ) | |
| 969a627c-af38-407a-b9d3-42c2f303a31c Croazia (HR) | |
| d0efec28-10d0-4bd3-8e9f-288202520d36 Belgio (BE) | |
| 2a216f6c-7eee-4dde-bdae-50acfa9b25da Finlandia (FI) | |
| dd770008-5753-4aaf-91d4-90cd2c602465 Francia (FR) | |
| 983e0ac5-b7a8-476f-ab61-70f29f7ddd15 Norvegia (NO) | |
| 14a0fd68-a640-4b3d-af5a-778757555936 Polania (PL) | |
| 47efc25f-ca78-4740-a4bb-0bdf948d51ae Ungheria (HU) | |
| 270c202b-342d-433f-8596-3956b0392289 Estonia (EE) | |
| 8d14a51c-2de5-45d0-94b4-c438939106cf Grecia (GR) | |
| 9d81148b-b8ad-48ad-b1a7-4ee5443dbab3 Danimarca (DK) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4VUELAC000A000000XX |
| EAN | 8015644763237 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 425 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 60 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 67 kg |
| EAN imballo livello 1 | 8015644763237 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0433 |
| Dati tecnici | |
| Capacità di connessione | 2000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 8000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 743 W |
| Corrente nominale (In) | 2500 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 2500 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2V 2500 Ekip Dip LSIG 3p WMP - ABB - E4.2V2500 - 1SDA072473R1 | 95 Kbytes |
|
| E4.2V2500 1SDA072473R1 ABB E4.2V 2500 Ekip LSIG Dip 3p WMP | 66 Kbytes |
|
