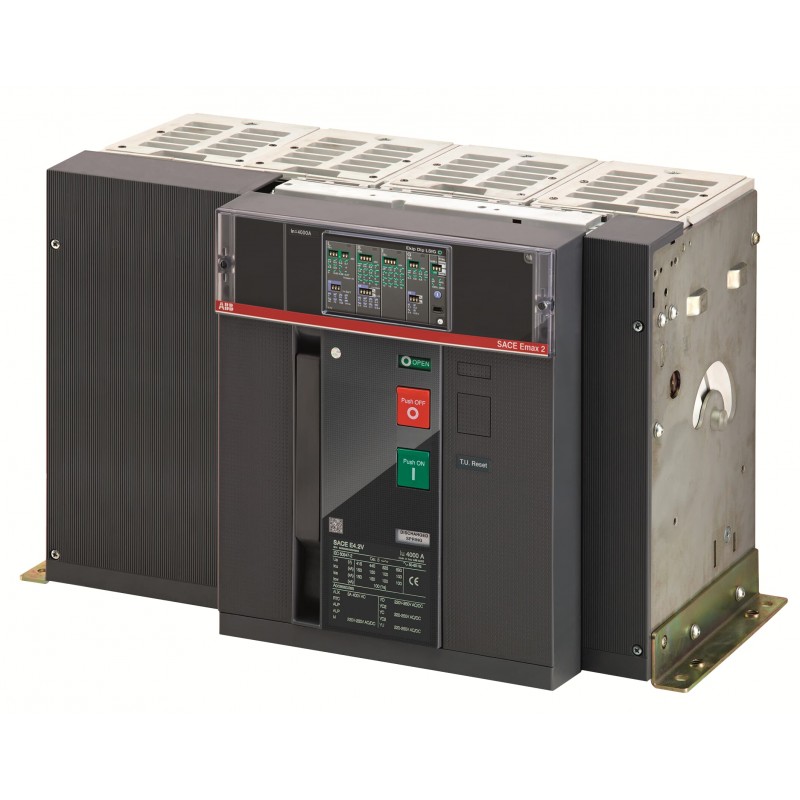

1SDA071731R1 ABB E4.2V 2000 Ekip Dip LI 4p F HR
1SDA071731R1
ABB
E4.2V 2000 Ekip Dip LI 4p F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 820d8698-5690-41c6-9985-8ce99e8a0328 Italia (IT) |
| SCIP semplificato | 1bd186cc-9b42-49c6-aa09-f959cc4996cc Belgio (BE) |
| 481f3576-2977-4738-9ac2-af74afaa756d Danimarca (DK) | |
| acec5ece-10fa-4d8d-b399-d26281001659 Germania (DE) | |
| 82b2dca4-81cc-4faf-9546-56b3d4509927 Germania (DE) | |
| c28d0bf1-e097-4de5-a289-fa925c1cead3 Polania (PL) | |
| 14c85edc-d035-4925-b8d9-b126fa473fd1 Finlandia (FI) | |
| d7227303-12b0-4053-8e71-147019cda18f Norvegia (NO) | |
| a0821df7-aed5-461e-9dc5-2bcbcab9b0e1 Belgio (BE) | |
| 82f42ce9-c235-4014-a588-6ccd6f2c3235 Spagna (ES) | |
| 9f038b00-b72e-4894-b1c8-82035ed94f0f Germania (DE) | |
| d1be83e6-ac58-4cb6-af83-d915b4f7fd64 Ungheria (HU) | |
| 9aabc085-0185-4d69-a7d5-d8c364d53a00 Germania (DE) | |
| e7bf51c3-5ee6-499e-bec1-fbc0bd32bd46 Svezia (SE) | |
| a66b7967-2d91-4775-a303-aa0573614522 Francia (FR) | |
| 36b415d3-c6a1-4960-b735-6fab52c0264c Polania (PL) | |
| 2c0d50b1-fb2f-4daf-b544-517c43721d63 Paesi Bassi (Olanda) (NL) | |
| 49b21ecc-2cb5-4a57-a59c-dd218e823e00 Germania (DE) | |
| 92e5c87a-3654-46da-932e-a41ee7e2aba3 Repubblica Ceca (CZ) | |
| 09bc4362-3a4b-4598-a07c-911558379752 Croazia (HR) | |
| b117a6f4-629f-4e7e-adc3-0c1fde1ba584 Ungheria (HU) | |
| 1799d06a-9728-4225-959d-1fcf998d3f52 Estonia (EE) | |
| 13836dec-7c17-4670-888e-9d47c35b1151 Grecia (GR) | |
| 673d7e65-b8e6-4859-bc30-2825160feb7a Portogallo (PT) | |
| c5da2432-fa30-4b40-b2c8-af897b887421 Bulgaria (BG) | |
| d4bb2db6-e6ea-442d-b8fc-8c679e26b805 Svezia (SE) | |
| fdeb53bf-589e-49f2-80fb-5902da2589ea Polania (PL) | |
| 986b7414-5817-42fd-a42a-4510e21d35c4 Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZCVTEKBA000A000000XX |
| EAN | 8015644755812 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 510 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 70 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 77 kg |
| EAN imballo livello 1 | 8015644755812 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0197 |
| Dati tecnici | |
| Capacità di connessione | 1600 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 10000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 425 W |
| Corrente nominale (In) | 2000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 150 kA |
| (230 V AC) 150 kA | |
| (380 V AC) 150 kA | |
| (400 V AC) 150 kA | |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (660 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 100 kA |
| per 3 s 75 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 150 kA |
| (415 V AC) 150 kA | |
| (440 V AC) 150 kA | |
| (500 V AC) 100 kA | |
| (525 V AC) 100 kA | |
| (690 V AC) 100 kA | |
| Corrente nominale ininterrotta (Iu) | 2000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | V |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
