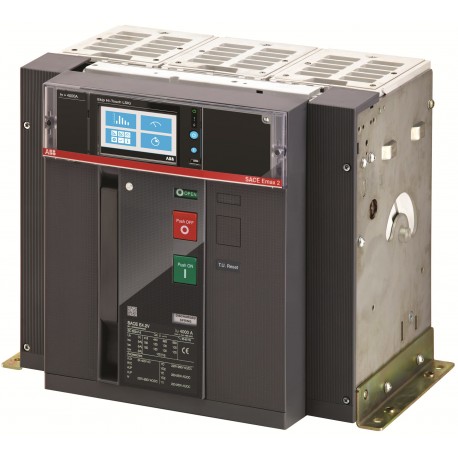

1SDA071156R1 ABB E4.2S 3200 Ekip LSIG tocco 3p F HR
1SDA071156R1
ABB
E4.2S 3200 Ekip LSIG tocco 3p F HR
E4.2S 3200 Ekip Touch LSIG 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2363 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 5db9272f-d385-4a4a-a0e6-73274e7613b2 Italia (IT) |
| SCIP semplificato | a495278f-e3af-43b8-9e72-89e08bf6e9e3 Ungheria (HU) |
| 300cdc14-59fe-4c58-a4e0-e3835366e7dd Estonia (EE) | |
| 310bdb7d-3e79-415a-8b24-d7976b75b9a7 Germania (DE) | |
| 1068f136-2323-407b-b597-d6726c4fa5e4 Francia (FR) | |
| b9e23a8a-64f7-4dec-8016-4ba43edd0354 Svezia (SE) | |
| efc8005b-802c-4085-bd7b-3b6edda95870 Polania (PL) | |
| 7750b717-d5b8-4702-aae9-aa8a3474be35 Belgio (BE) | |
| c25219c0-ded4-476a-9fe4-6a7db7aaea62 Norvegia (NO) | |
| dee9e090-73a4-4b03-ae5b-40a0dc2719a6 Polania (PL) | |
| 525ade9a-9eef-470c-b1e2-287f6c041904 Germania (DE) | |
| b3837d17-592e-4f03-a4f0-55a6f314b3ed Germania (DE) | |
| a8592572-d8ca-4769-9d78-52474f650c93 Belgio (BE) | |
| a53b990d-3bee-4038-9f1c-2c52fe741b8a Germania (DE) | |
| 60ee2b27-f0dc-4129-bcc4-f051bd645234 Polania (PL) | |
| ea46d16f-80f5-4d91-9392-9e8a88770ecf Repubblica Ceca (CZ) | |
| 7846bc15-f0a9-4111-990d-1b59f6f7152f Croazia (HR) | |
| 1703f84c-5dee-421f-ac59-dd4ba9902ca5 Grecia (GR) | |
| 87e7c829-2399-48b9-9ef6-bedd0abacfbe Danimarca (DK) | |
| 12ff1e10-cf6f-46ca-a359-caa603dd806c Ungheria (HU) | |
| bb560153-0a52-4eea-9feb-da2fafeab602 Germania (DE) | |
| b880d4ba-f67e-49d1-bed0-69585dfda305 Paesi Bassi (Olanda) (NL) | |
| 6c2f9fbb-1f64-48a7-b4f2-f923aecf6dd9 Svezia (SE) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z4SVENBF000A000000XX |
| EAN | 8015644750060 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 384 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 56 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 63 kg |
| EAN imballo livello 1 | 8015644750060 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0171 |
| Dati tecnici | |
| Capacità di connessione | 3000 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 7000 ciclo (i) |
| Ue = 500 ... 690 V 7000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 425 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 66 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Touch LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2S 3200 Ekip Touch LSIG 3p F HR - ABB - E4.2S3200 - 1SDA071156R1 | 90 Kbytes |
|
| E4.2S3200 1SDA071156R1 ABB E4.2S 3200 Ekip LSIG tocco 3p F HR | 71 Kbytes |
|
