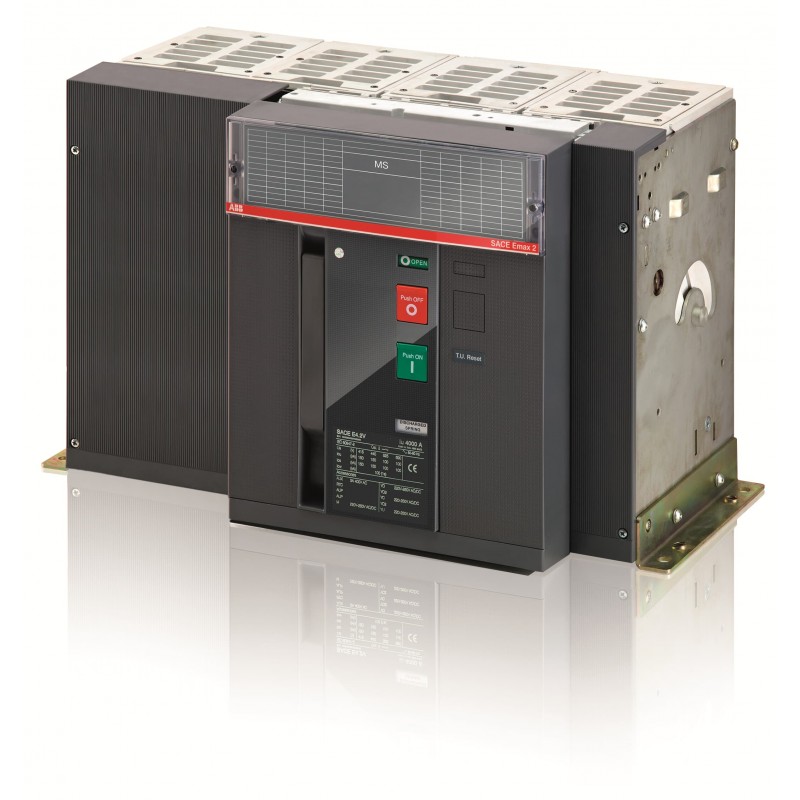

1SDA073457R1 ABB E4.2N / MS 3200 4p F HR
1SDA073457R1
ABB
E4.2N / MS 3200 4p F HR
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E4.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| Circular Value | |
| Circular Design Principles Recyclability Rate | Design for Closing Resource Loops - Standard EN45555 - 79.3 % |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| End of Life Instructions | 9AKK108468A2363 |
| Group Waste to Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| Eco Transparency | |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1904 |
| 9AKK108468A1910 | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Ordinazione | |
| Codice ordine locale_USCON | ZCNV00B00000000000XX |
| EAN | 8015644773076 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 510 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 70 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 77 kg |
| EAN imballo livello 1 | 8015644773076 |
| Informazioni addizionali | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 7000 ciclo (i) |
| Ue = 500 ... 690 V 7000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4 |
| Perdita di potenza | 425 W |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Corrente nominale (In) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Cacciavite raccomandato | Circuito Principale M12 |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E4.2 |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0197 |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5545 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001001R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni | |
| ETIM 7 | EC000216 - sezionatore di carico |
| ETIM 8 | EC000216 - Switch disconnector |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E4.2N/MS3200 1SDA073457R1 ABB E4.2N / MS 3200 4p F HR | 70 Kbytes |
|
