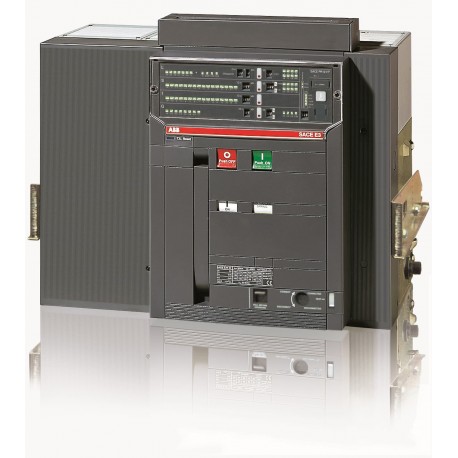

1SDA056169R1 ABB E3N 3200 PR121/P-LSI In 3200A 4p W MP
1SDA056169R1
ABB
E3N 3200 PR121/P-LSI In=3200A 4p W MP
E3N3200 PR121/P LSI 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E3
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 328f633a-e7d5-4488-98ff-c372c4194762 Italia (IT) |
| SCIP semplificato | bce14d37-5b6e-436a-81b6-6d11844a8d05 Spagna (ES) |
| 79857f9d-b39f-415b-95c6-0047c08f0238 Ungheria (HU) | |
| 53006c43-a230-49c4-b6fd-22cc8a557046 Francia (FR) | |
| 553ed738-eeab-44b8-928b-0ac15098781c Germania (DE) | |
| ab1e6be2-7e28-4d1e-a02a-29a17d961830 Germania (DE) | |
| ce28f69b-15db-41a0-9e24-7681181633a8 Belgio (BE) | |
| d43aff35-ea51-465d-bde6-cf5a3a97ab78 Estonia (EE) | |
| 79916ff9-2b94-45a9-a5a1-c1f44d00b3f3 Grecia (GR) | |
| 2ab7fa36-91c6-4f4b-9b40-07556afe2495 Croazia (HR) | |
| 8013f6e9-014f-4c09-ae04-58cc8eec0ba5 Portogallo (PT) | |
| 90b678b4-2c93-4f65-afe1-770109b71cba Polania (PL) | |
| 8467df01-81c5-4428-afc8-08bfae7b67c9 Bulgaria (BG) | |
| 45a9a50b-f67d-4e60-b866-13349251afb1 Svezia (SE) | |
| edc26fbd-4e2a-412e-88e6-cc35dbeea863 Svezia (SE) | |
| 9b79ad8b-a152-4368-bf4c-44d69c89f2ed Francia (FR) | |
| 050561d5-d128-4fc8-8b46-8aad602371d0 Repubblica Ceca (CZ) | |
| da2de671-306b-4560-b14c-bab58f6e764f Ungheria (HU) | |
| d58d1465-8795-46fd-9da3-60cb5dd16cc0 Polania (PL) | |
| c0dcab84-4ae8-44d0-b95d-a5a02e75da88 Paesi Bassi (Olanda) (NL) | |
| 201797db-55ba-48cf-a2ea-7b6c4c33c02e Germania (DE) | |
| d4f5d3d8-e98c-402d-b07f-e92b40cf8f97 Danimarca (DK) | |
| ff7588a5-55a0-46e0-bb9d-49d25164b982 Polania (PL) | |
| 258fcff5-6334-4a9a-af07-7d57c25538f4 Germania (DE) | |
| 3136c6ac-6106-4a74-8fe1-33858b83638d Belgio (BE) | |
| d43393b1-109c-4774-abae-e6141e4e1129 Germania (DE) | |
| 591693f3-58fd-4179-a2b7-f7b82da93fed Finlandia (FI) | |
| 9920ae69-1c21-4ef7-a6bf-7edf861672f7 Norvegia (NO) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644575090 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 558 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 81 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 96 kg |
| EAN imballo livello 1 | 8015644575090 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 6000 ciclo (i) |
| Ue = 500 ... 690 V 5000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 570 W |
| Corrente nominale (In) | 3200 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 3200 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 3200 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E3N 3200 PR121/P-LSI In3200A 4p W MP - ABB - E3N3200 - 1SDA056169R1 | 90 Kbytes |
|
| E3N3200 1SDA056169R1 ABB E3N 3200 PR121/P-LSI In 3200A 4p W MP | 74 Kbytes |
|
