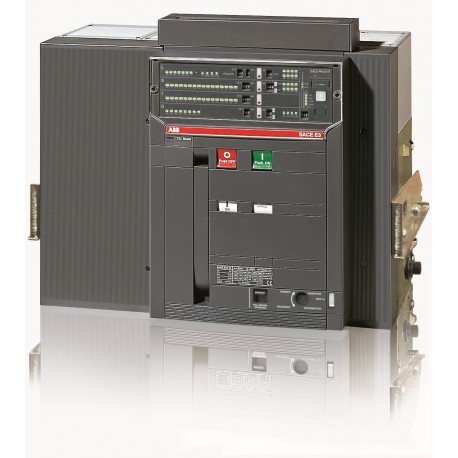

1SDA056138R1 ABB E3N 2500 PR121/P-LSIG In 2500A 4p W MP
1SDA056138R1
ABB
E3N 2500 PR121/P-LSIG In=2500A 4p W MP
E3N2500 PR121/P LSIG 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E3
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | c7af04b2-baf3-4d66-b8a2-04e165826ff0 Italia (IT) |
| SCIP semplificato | c9d5fdcb-187e-43ba-b8f1-c1a24e8abd54 Ungheria (HU) |
| 33784619-e234-4f39-a495-b5a6ed72b22e Polania (PL) | |
| 17311237-b733-4577-b0e8-150a57227ff4 Germania (DE) | |
| 8aee05dd-ae6a-41b9-997c-5811e0c4e5a5 Belgio (BE) | |
| 0eeadde2-15ab-43d7-a814-bf64b8879f8e Finlandia (FI) | |
| a48e979b-1ef1-4bdc-aaef-c9fe0a7ded8f Norvegia (NO) | |
| 5bd5d834-d1b5-4559-b7ed-afebbc466a8e Germania (DE) | |
| e733f374-2246-473b-820c-17eda6283489 Portogallo (PT) | |
| 23d5a146-003a-4f38-812f-7fad04b1a9cb Grecia (GR) | |
| 61f68f0e-d2e7-4564-a12d-5204bd9aa400 Polania (PL) | |
| 70d55ceb-338f-4f57-9a21-303310a84989 Svezia (SE) | |
| 81354048-4118-43d1-9d23-cb6863a0fba8 Bulgaria (BG) | |
| 357f3e96-595c-4b47-9fb3-c6580d964bf0 Estonia (EE) | |
| 2d24cb07-05ab-4dc8-a1dd-447081211aac Ungheria (HU) | |
| 8f605475-43ae-475e-92d2-38bbdbde15c2 Croazia (HR) | |
| d5a83dd1-115b-47a2-aafa-9d37a551f8ad Germania (DE) | |
| 0c795256-f958-4e95-9ab2-f876f67cc061 Danimarca (DK) | |
| f7bfafff-ca35-41d2-8686-2c1fadf66735 Polania (PL) | |
| 2df6f1b5-ea8d-4742-92bc-01b0c3e55ef6 Paesi Bassi (Olanda) (NL) | |
| 79f819c2-4e2b-493c-9a4c-8118a40632bb Repubblica Ceca (CZ) | |
| 25d4df8e-e669-464e-b1d7-0fc923ea3a7e Belgio (BE) | |
| ce011500-2ee2-400a-9c65-c22102cfa371 Spagna (ES) | |
| 2f607c8f-78f3-4129-b64f-c6ab65c6f899 Francia (FR) | |
| fce54fd3-9ac8-47c1-ad19-a0bfa7e24b87 Francia (FR) | |
| 1062af29-5613-41db-8a2e-e6c6116f6c0b Germania (DE) | |
| 6d52c24e-73fe-4eaf-bd42-062282730114 Svezia (SE) | |
| a7948583-d04c-435b-a517-493af646fc8e Germania (DE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644574789 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 558 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 81 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 785 mm |
| Peso lordo imballo livello 1 | 96 kg |
| EAN imballo livello 1 | 8015644574789 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 8000 ciclo (i) |
| Ue = 500 ... 690 V 7000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 350 W |
| Corrente nominale (In) | 2500 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 2500 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 65 kA |
| per 3 s 65 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ininterrotta (Iu) | 2500 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E3 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0015 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 4. Grandi apparecchiature (qualsiasi dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E3N 2500 PR121/P-LSIG In2500A 4p W MP - ABB - E3N2500 - 1SDA056138R1 | 91 Kbytes |
|
| E3N2500 1SDA056138R1 ABB E3N 2500 PR121/P-LSIG In 2500A 4p W MP | 74 Kbytes |
|
