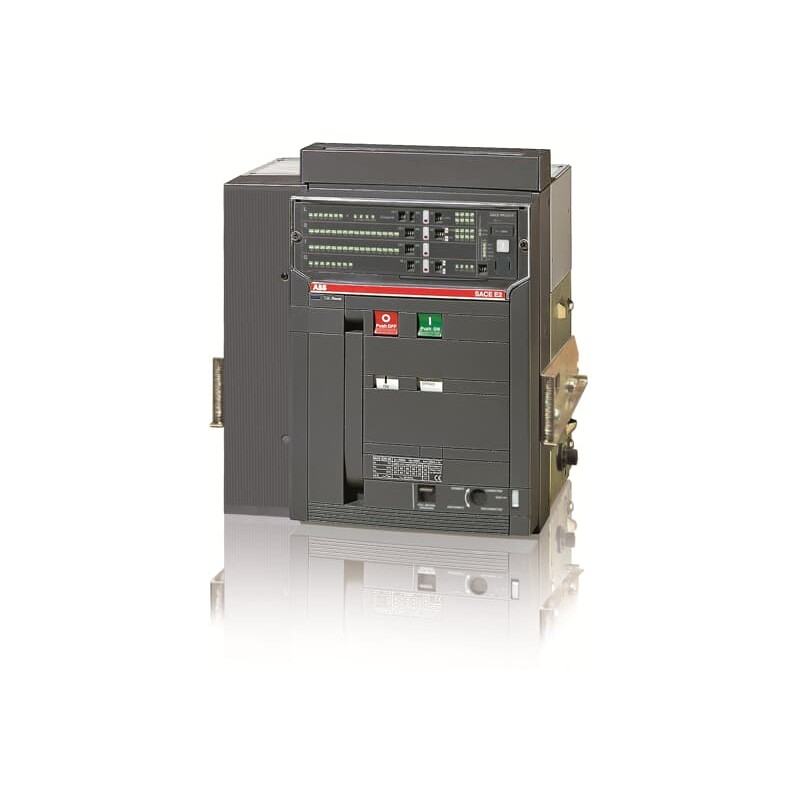

1SDA055914R1 ABB E2N 1600 PR121/P-LSIG In 1600A 4p W MP
1SDA055914R1
ABB
E2N 1600 PR121/P-LSIG In=1600A 4p W MP
E2N1600 PR121/P LSIG 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 395619bf-0472-4611-bcb3-a2d41904f744 Italia (IT) |
| SCIP semplificato | 6cc533d3-0cf2-402d-b94d-3e899147c8be Germania (DE) |
| a9519ff8-45b1-43f8-930d-895729459a2f Germania (DE) | |
| 02889e08-9cc1-4a30-b783-b3d8f109e9cc Francia (FR) | |
| fc7f9e6d-46b3-45b6-b267-527b2ed8094c Belgio (BE) | |
| 66b4a55c-5a28-4a56-ac24-ef58e71550d9 Repubblica Ceca (CZ) | |
| 43cdcc64-9821-4181-ba7e-c845430184da Paesi Bassi (Olanda) (NL) | |
| 6a59ef86-4b9a-4688-a250-080b1e11ec35 Polania (PL) | |
| 16dce221-68e3-4b28-9bd4-b0df4be434fd Croazia (HR) | |
| ca4a3762-d427-46ca-9207-fabf3f198334 Danimarca (DK) | |
| 84d2aaaf-a670-41a2-9c83-f42734fba2f9 Germania (DE) | |
| eda0ef5e-4145-439b-a270-05d62c246b5c Ungheria (HU) | |
| 69c0f8ad-99ed-404b-8a4f-501b3171d308 Estonia (EE) | |
| d9c3b1c0-fcf1-484a-9c9a-93046a2d424f Portogallo (PT) | |
| a38febae-7a68-49a4-b4a9-244433e644c5 Grecia (GR) | |
| e9ef5239-30be-4fd4-901a-9ddbac2c8847 Svezia (SE) | |
| 3fcf8e22-d552-4c93-bf34-5bf75052d2e2 Bulgaria (BG) | |
| f82010eb-a5b4-423c-8974-1036649b8a3e Svezia (SE) | |
| f4796a5f-4b32-4e6d-994e-7753b3beced9 Polania (PL) | |
| 7b476906-b62f-4ebf-8e49-78cf6f6bc982 Belgio (BE) | |
| 3c5e3662-0ab3-4995-bc56-f356d765c70e Finlandia (FI) | |
| ddf44861-6d36-46a1-9066-cd96e60566ec Germania (DE) | |
| 39815843-2cb1-4b2d-a27e-7b22f2cef2ce Norvegia (NO) | |
| a393dbfc-2438-432f-be8f-2a91aea60ea3 Polania (PL) | |
| e8dc3e75-50c9-4da9-9f18-76c4f395529b Germania (DE) | |
| cd5b1256-dcd2-4471-a5f5-425a2a316868 Spagna (ES) | |
| 61f02196-118d-47ff-92a9-f21cd53e2e8c Francia (FR) | |
| 8253d453-1aff-4f6a-a418-c1c82b6667fa Ungheria (HU) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644572549 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 414 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 61 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 73 kg |
| EAN imballo livello 1 | 8015644572549 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 4P |
| Perdita di potenza | 215 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 55 kA |
| per 3 s 42 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E2N 1600 PR121/P-LSIG In1600A 4p W MP - ABB - E2N1600 - 1SDA055914R1 | 90 Kbytes |
|
| E2N1600 1SDA055914R1 ABB E2N 1600 PR121/P-LSIG In 1600A 4p W MP | 73 Kbytes |
|
