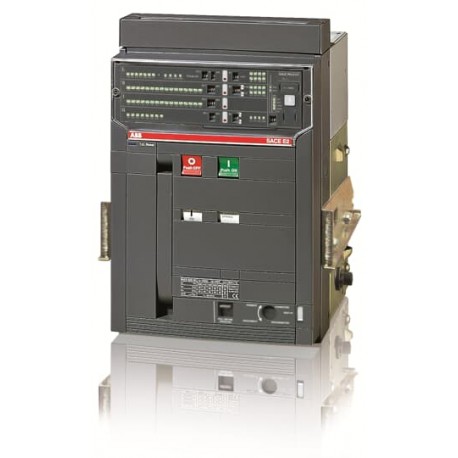

1SDA055904R1 ABB E2N 1600 PR121/P-LI In 1600A 3p W MP
1SDA055904R1
ABB
E2N 1600 PR121/P-LI In=1600A 3p W MP
E2N1600 PR121/P LI 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici > EMAX E2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 35fc9c2e-3a15-42fb-9d69-73eaba91d749 Italia (IT) |
| SCIP semplificato | 37b4d1b9-eabd-4a67-a538-3b87e7a979d5 Polania (PL) |
| 0891343f-d378-46fb-bb1d-6ea281e18f7c Bulgaria (BG) | |
| 0e9516c1-a6e2-4483-9d96-a3f69c3b08be Germania (DE) | |
| 0a88f21b-9038-498f-96b8-0952be82cad8 Portogallo (PT) | |
| ab6a0ceb-c6ab-4b7e-9828-766ef0967ba8 Svezia (SE) | |
| 39c7087f-6e89-4253-8e3d-c793728981f2 Germania (DE) | |
| 0d8eee45-5868-4385-a75f-e0ea6e63b8a2 Estonia (EE) | |
| 33e9ab03-1cd5-4329-a543-e62212f169e3 Svezia (SE) | |
| 5cc88b42-87df-49d7-bb56-9123d4f7fd0d Francia (FR) | |
| 6bc954c3-d95b-4c40-b6d4-988ca7a2be2e Francia (FR) | |
| 9ec9af07-d923-4091-bcff-b3bc752dc666 Spagna (ES) | |
| 3d6f60ca-5465-4e10-8779-832ce767dd60 Germania (DE) | |
| da5331df-2e22-43b3-9355-b727acecafd6 Grecia (GR) | |
| 89375618-41fd-4c2e-b937-8def8fba3665 Belgio (BE) | |
| 7df424b1-0e89-47b1-806e-248c488eb7bc Ungheria (HU) | |
| 484974b9-05f7-4d2c-940f-7ac0fcd8cc0c Ungheria (HU) | |
| 69cbf900-9647-4c7c-90a4-4bb5412a681a Belgio (BE) | |
| b3a96173-58de-492e-9abb-af3ab1b314e7 Repubblica Ceca (CZ) | |
| cc9a0a1e-6d06-4a17-a7a7-3100f1b15ad2 Danimarca (DK) | |
| 564aafd3-9911-4467-8fa3-83ab6787961e Germania (DE) | |
| de8c8128-6a90-47a3-b184-a74eebf05c50 Germania (DE) | |
| 250916a2-3071-4b87-902b-29d517dbcad4 Croazia (HR) | |
| 27ecb752-9504-4e06-aeb2-f5b472ee86f7 Polania (PL) | |
| f96a52da-d306-4169-a350-1b071d2b143e Paesi Bassi (Olanda) (NL) | |
| c3beffcc-0d27-4141-a7a2-2f16c02fc771 Polania (PL) | |
| 9d79315a-208f-4e2f-b368-4dc19cf5b7b4 Norvegia (NO) | |
| dc0a8444-b6e9-4c68-a2af-33a4fc0637bd Finlandia (FI) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644572440 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644572440 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 215 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 55 kA |
| per 3 s 42 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 65 kA |
| (230 V AC) 65 kA | |
| (380 V AC) 65 kA | |
| (400 V AC) 65 kA | |
| (415 V AC) 65 kA | |
| (440 V AC) 65 kA | |
| (500 V AC) 55 kA | |
| (660 V AC) 55 kA | |
| (690 V AC) 55 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E2N1600 1SDA055904R1 ABB E2N 1600 PR121/P-LI In 1600A 3p W MP | 71 Kbytes |
|
