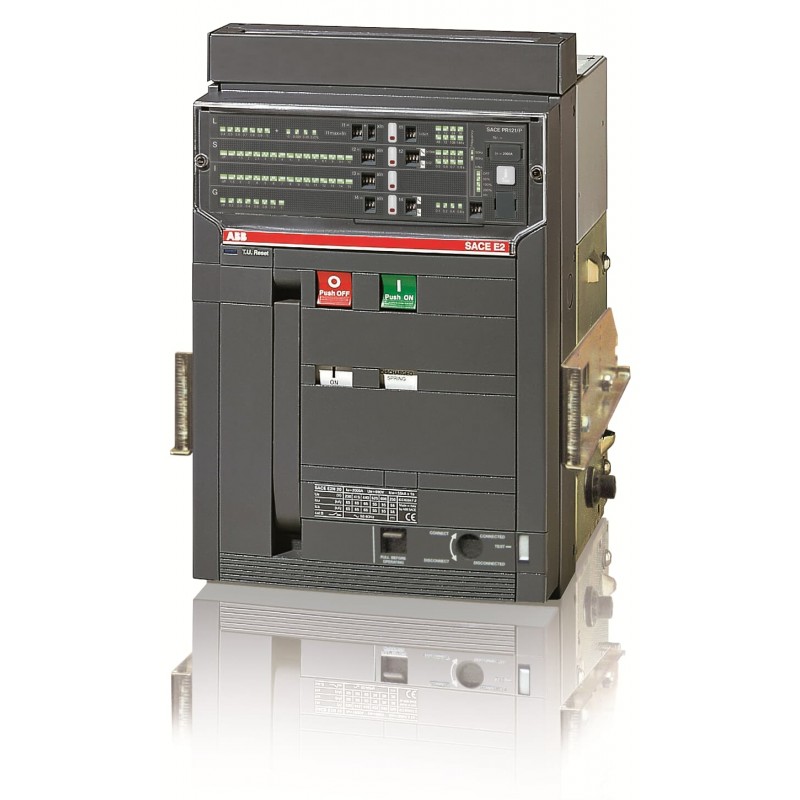

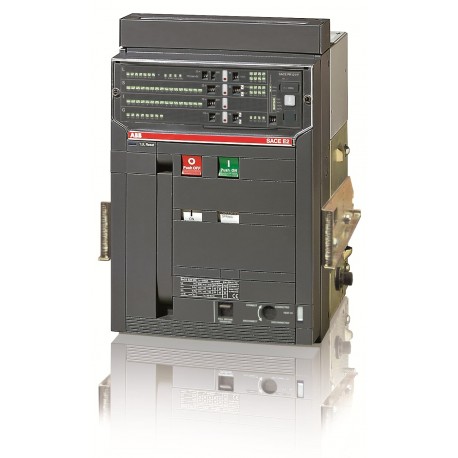

1SDA056098R1 ABB E2L 1600 PR121/P-LSIG In 1600A 3p W MP
1SDA056098R1
ABB
E2L 1600 PR121/P-LSIG In=1600A 3p W MP
E2L1600 PR121/P LSIG 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 4783dc79-601c-4c09-b977-8f925a438db6 Italia (IT) |
| SCIP semplificato | 92f721bc-f96a-4cad-9958-d175cd27f95f Estonia (EE) |
| 26328ad8-a56e-4029-84be-20f25fd13551 Germania (DE) | |
| eda0a5d2-7c9e-42c9-ba07-beb31be31db3 Ungheria (HU) | |
| b8092535-712b-46cf-9606-0b06c2de2d5c Grecia (GR) | |
| 5d764602-1f0c-4a33-83f4-1e03a7d90589 Germania (DE) | |
| 1dac976f-cdbd-411f-b5f4-20c203346c10 Svezia (SE) | |
| ef7547e3-d830-4fbc-b678-b724e761d8e5 Bulgaria (BG) | |
| 6ffb60c8-8056-4716-b3bf-3b4b31954e07 Polania (PL) | |
| 2a9026b7-5b12-4e04-b55a-27d8c73a96fa Portogallo (PT) | |
| 185c3f43-8f63-425f-8fa0-915c5c92ad71 Ungheria (HU) | |
| a250582e-165f-405c-8d0a-a384970f4ac9 Polania (PL) | |
| f7c5cb3c-ead9-44bb-bf6f-78b40af1b7fb Paesi Bassi (Olanda) (NL) | |
| 1280410f-04b5-4fa2-8eee-b09eebfe4487 Belgio (BE) | |
| 52bec6be-d3e1-48a2-8549-81c7b6ab5dd4 Repubblica Ceca (CZ) | |
| 67769418-4729-444a-bf3a-8b3493b8f6fa Danimarca (DK) | |
| 89120676-b739-4a1a-9367-c65047088461 Germania (DE) | |
| c0844de2-81d6-4d60-b861-fc063b41438b Germania (DE) | |
| 5350ec96-4751-479c-ae06-5bcde0c36e78 Croazia (HR) | |
| da6b55ac-cc79-4479-8e35-058e7f223c9b Polania (PL) | |
| b5967356-373c-4497-b476-ebbad51f7058 Finlandia (FI) | |
| b441748c-4beb-482e-8108-baee648808d9 Norvegia (NO) | |
| 5fe0174a-4fa1-41fa-b107-744b460b6c89 Svezia (SE) | |
| c67c8b3e-754e-4e63-bc11-69c49c64a92b Francia (FR) | |
| ebd91f8e-d77d-4524-b551-21d76c070402 Francia (FR) | |
| a71b9122-d41c-4d7c-940a-ced58a116083 Spagna (ES) | |
| e42bc926-e87a-483b-b73f-3cc1a6c9570f Germania (DE) | |
| 3313a6a8-93d8-4b82-992f-aaa0bc2ceb39 Belgio (BE) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644574383 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644574383 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 3000 ciclo (i) |
| Ue = 500 ... 690 V 2000 ciclo (i) | |
| 20 cicli orari | |
| Durata meccanica | 20000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 265 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 130 kA |
| (230 V AC) 130 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 110 kA | |
| (500 V AC) 65 kA | |
| (660 V AC) 65 kA | |
| (690 V AC) 65 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 10 kA |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 130 kA |
| (230 V AC) 130 kA | |
| (380 V AC) 130 kA | |
| (400 V AC) 130 kA | |
| (415 V AC) 130 kA | |
| (440 V AC) 110 kA | |
| (500 V AC) 85 kA | |
| (660 V AC) 85 kA | |
| (690 V AC) 85 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | L |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E2L 1600 PR121/P-LSIG In1600A 3p W MP - ABB - E2L1600 - 1SDA056098R1 | 90 Kbytes |
|
| E2L1600 1SDA056098R1 ABB E2L 1600 PR121/P-LSIG In 1600A 3p W MP | 71 Kbytes |
|
