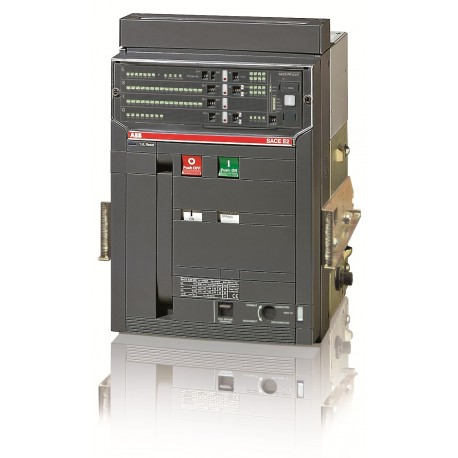

1SDA055809R1 ABB E2B 1600 PR121/P-LSI In 1600A 3p W MP
1SDA055809R1
ABB
E2B 1600 PR121/P-LSI In=1600A 3p W MP
E2B1600 PR121/P LSI 3P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Interruttori automatici
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| Material Compliance | |
|---|---|
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | Document availability on demand |
| SCIP | 4afd7949-50c2-40bd-b947-aa4045bb0c91 Italia (IT) |
| SCIP semplificato | fcc69e21-be21-4ec6-a4da-db4b3d8f1a29 Polania (PL) |
| 05c14cb9-a443-458d-a092-d0af676a14f2 Svezia (SE) | |
| 24bf7f8a-acb9-416a-932b-10b1d2a38b29 Estonia (EE) | |
| 31abff2c-3cdb-4f36-9956-cfa371dd5041 Spagna (ES) | |
| 2791aecb-2797-4049-a4fd-4bffff70d19e Germania (DE) | |
| d8f9e474-7905-4bc1-866d-437677eab982 Ungheria (HU) | |
| af570228-e8b3-4a16-b17d-540363268d9b Francia (FR) | |
| dd54765f-beff-469d-aacd-3323faeebd74 Francia (FR) | |
| 88f83fd1-3e6a-4131-88b3-e652955ad071 Svezia (SE) | |
| cc8f1c10-11c8-431a-a3e8-f00d704f5d82 Belgio (BE) | |
| 96596f5b-b7dd-4890-b87f-5a304d2f5fa6 Germania (DE) | |
| bb3f624c-f769-4507-96ac-d19517a31fb1 Grecia (GR) | |
| 6818b0a5-416e-4574-bbd7-db2c77311f88 Paesi Bassi (Olanda) (NL) | |
| b5a098d6-6254-46f6-a71d-ad0165e122fa Germania (DE) | |
| ac5f00ec-367d-424d-9c77-ff49102be8e1 Bulgaria (BG) | |
| 50b848d4-f8b2-4cee-b028-18666b122461 Belgio (BE) | |
| 3f7065b0-91ce-43fe-baa9-ec90ecd6b26a Polania (PL) | |
| 751f9b19-c32e-4d18-8a0d-af972cf08b09 Repubblica Ceca (CZ) | |
| 602a7492-5b06-4c22-a74b-3fc1dfb1e2aa Croazia (HR) | |
| 1161f5a6-024d-45ea-85d1-76384ce85e51 Portogallo (PT) | |
| 918789f2-dfc2-46e2-8017-a9777825e64e Ungheria (HU) | |
| 21f86da9-79e7-4c5d-b2f7-c58647c58dd6 Polania (PL) | |
| cc5ef9ed-8f0f-4786-807a-37e236dc77bb Finlandia (FI) | |
| 0526c123-38ea-4db1-b56f-df2741e8f2b3 Norvegia (NO) | |
| bda81f77-1967-45fb-b1ae-049598f9529a Germania (DE) | |
| ccf3fb18-9fbb-47a2-9ff3-0323b382074a Germania (DE) | |
| 7e8fe44c-5bcb-443a-aac6-04f3692dd284 Danimarca (DK) | |
| Dati ambientali | |
| Informazioni ambientali | 9AKK10103A6076 |
| Ordinazione | |
| EAN | 8015644571498 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 324 mm |
| Altezza prodotto | 461 mm |
| Profondità prodotto | 396.5 mm |
| Peso netto prodotto | 49 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 600 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 59 kg |
| EAN imballo livello 1 | 8015644571498 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 215 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | 1000 V |
| Corrente nominale di funzionamento (Ie) | 1600 A |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 42 kA |
| per 3 s 42 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (220 V AC) 42 kA |
| (230 V AC) 42 kA | |
| (380 V AC) 42 kA | |
| (400 V AC) 42 kA | |
| (415 V AC) 42 kA | |
| (440 V AC) 42 kA | |
| (500 V AC) 42 kA | |
| (660 V AC) 42 kA | |
| (690 V AC) 42 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | PR121/P-LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | B |
| Norme di riferimento | IEC |
| Sottotipo | E2 |
| Tipo di connessione morsetto | Withdrawable Circuit-Breakers |
| Certificati e dichiarazioni (numero del documento) | |
| Scheda tecnica | 1SDC200006D0209 |
| Dichiarazione di conformità - CE | 1SDL000165R0014 |
| Istruzioni e manuali | 1SDH000460R0001 |
| Classificazioni e standard esterni | |
| Codice classificazione oggetto | Q |
| UNSPSC | 39120000 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CIRCUIT BREAKERS TMAX XT.pdf | 26 Mbytes |
|
| E2B 1600 PR121/P-LSI In1600A 3p W MP - ABB - E2B1600 - 1SDA055809R1 | 89 Kbytes |
|
| E2B1600 1SDA055809R1 ABB E2B 1600 PR121/P-LSI In 1600A 3p W MP | 71 Kbytes |
|
