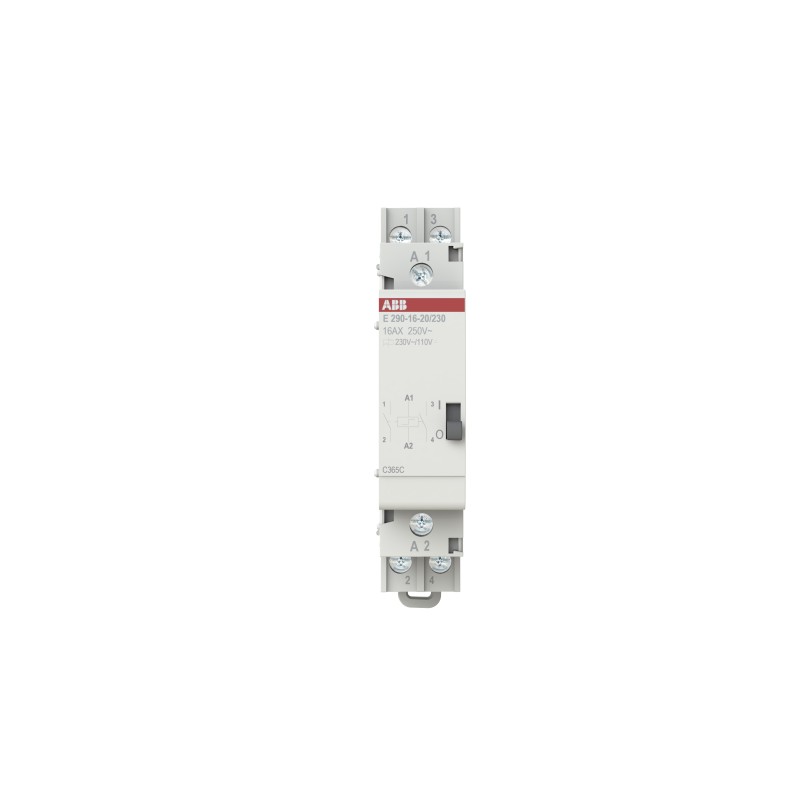

2TAZ312000R2012 ABB T. electrome.E290-16-20/230 2p 16A 2NA
2TAZ312000R2012
ABB
T. electrome.E290-16-20/230 2p 16A 2NA
E290-16-20/230 T.eletromec. 2p 16A 2NA
E290-16-20/230
apparecchi per montaggio su guida DIN/armadio > Relais di blocco
Altri dispositivi modulari
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Related products
▲Più venduti
▲Dettagli
▲| Dati tecnici | |
|---|---|
| Funzione | Mechanical latching relay |
| Tensione nominale circuito di controllo (Uc) | 230 V AC |
| 110 V DC | |
| Numero di contatti principali NC | 0 |
| Numero di contatti principali NA | 2 |
| Numero di contatti ausiliari NC | 0 |
| Numero di contatti ausiliari NA | 0 |
| Livello acustico dB (A) | (@distance 1 m) 60 dB |
| Coppia di serraggio | 1.2 - 1.5 N·m |
| Tempo di Risposta | <3 ms |
| Impulse Duration | Minimum 50 ms |
| Contact Type | Normally Open (NO) |
| Consumo bobina | Control Voltage V AC 230 V AC |
| Valore Medio di Attrazione 50 Hz 0.062 A | |
| Control Voltage V DC 110 V DC | |
| Valore Medio di Attrazione 50 Hz 0.057 A | |
| Capacità di connessione | Solid 1 x 1 ... 10 mm² |
| Flessibile 2 x 2.5 mm² | |
| Flexible with Cable End 1 x 0.75 ... 6 mm² | |
| Flexible with Cable Lug 1 x 0.75 ... 6 mm² | |
| Electrical | |
| Tensione di alimentazione | 207 ... 253 V AC |
| Tensione nominale di isolamento (Ui) | 230 V AC |
| 110 V DC | |
| Tensione nominale di alimentazione di controllo (Us) | 250 V AC |
| Tensione di tenuta ad impulso (Uimp) | 4 kV |
| Tipo di tensione d'ingresso | AC |
| Corrente nominale (In) | 16 A |
| Corrente nominale, interruttore principale | 16 A |
| Corrente massima di commutazione | cos phi = 0.6 16 A |
| Frequenza (f) | Control Voltage 1 50 Hz |
| Frequenza nominale (f) | 50 Hz |
| Perdita di potenza | Total 0.64 W |
| Numero di contatti NA | 2 |
| Design | |
| RAL Number | RAL 7035 - Grigio luce |
| Colore | Grey |
| Material Compliance | |
| Informazioni RoHS | 2CCC005102D0201 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Data RoHS | 20170426 |
| REACH Declaration | 2CCC005047D0201 |
| REACH Information | False - does not contain substances > 0.1 mass percentage |
| REACH Date | 20190425 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108468A3363 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| CN8 | Business To Consumer |
| Dati ambientali | |
| Temperatura ambiente | In funzione -25...+55 °C |
| In magazzino -40...+70 °C | |
| Informazioni ambientali | 2CCC441012D0202 |
| Climate Class Reference Standard | IEC 60068-2-2 - Deals with dry heat tests applicable both to heat-dissipating and non heat-dissipating specimens |
| IEC 60068-2-30 - Determines the suitability of components, equipment or other articles for use, transportation and storage under conditions of high humidity - combined with cyclic temperature changes and, in general, producing condensation on the surface of the specimen. | |
| IEC 60068-2-1 - Deals with cold tests applicable to both non heat-dissipating and heat-dissipating specimens | |
| Dimensioni | |
| Larghezza in numero di intervalli modulari | 1 |
| Larghezza prodotto | 18 mm |
| Altezza prodotto | 85 mm |
| Profondità prodotto | 62 mm |
| Peso netto prodotto | 122 g |
| Profondità integrata (t2) | 68 mm |
| Diagramma dimensionale | 9AKK107992A6188 |
| Ordinazione | |
| Unità imballo livello 1 | box 10 pezzo (i) |
| Peso lordo imballo livello 1 | 1296 g |
| E-Number (Finland) | 2712538 |
| E-Number (Norway) | 1404014 |
| E-Number (Sweden) | 4001189 |
| Certificati e dichiarazioni (numero del documento) | |
| Dichiarazione di conformità - CE | 2CCC005102D0201 |
| Declaration of Conformity - UKCA | 9AKK108467A6139 |
| Certificato VDE | VDE E29x_40040851 |
| Installation | |
| Istruzioni e manuali | 2CCC441005M0801 |
| Tipo di montaggio | Guida DIN |
| Posizione di montaggio | Any |
| Download Piu' Usati | |
| Scheda tecnica | 2CCC441020C0201 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000188 - Latching relay |
| ETIM 10 | EC000188 - Latching relay |
| UNSPSC | 39122317 |
| eClass | V11.0 : 27142306 |
| Codice categoria granulare IDEA (IGCC) | 5351 >> Latching relay |
| Codice classificazione oggetto | K |
| Norme di riferimento | IEC/EN 60669-1 |
| IEC/EN 60669-2-2 | |
| Caratteristica | Valore |
|---|---|
| modo di montaggio (EF000003) | altro |
| numero di unità modulari (EF002950) | 1 |
| profondità di montaggio (EF000218) | 68 mm |
| numero di contatti di chiusura (EF008256) | 2 |
| frequenza della tensione di comando 1 (EF002956) | 50 Hz |
| frequenza della tensione di comando 2 (EF002957) | 50 Hz |
| tensione di commutazione nominale (EF006706) | 16 A |
| tensione di alimentazione (EF004127) | 207 V |
| max. corrente di commutazione (cos phi = 0,6) (EF004920) | 16 A |
| adatto a comando manuale (EF002978) | Sì |
