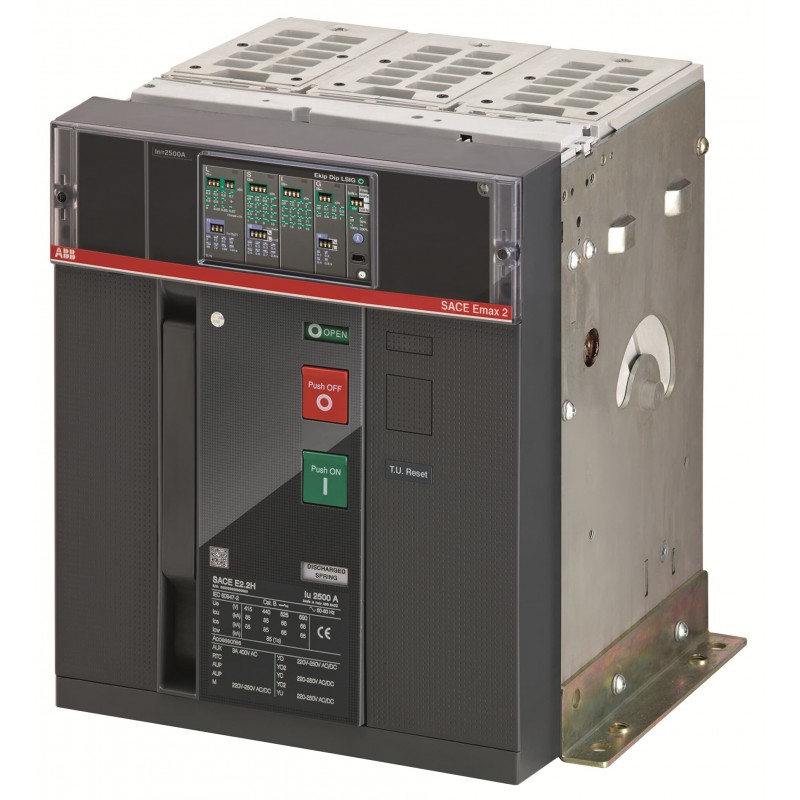

1SDA070902R1 ABB E2.2S 800 Ekip LSI Dip 3p F HR
1SDA070902R1
ABB
E2.2S 800 Ekip LSI Dip 3p F HR
E2.2S 800 Ekip Dip LSI 3P F HR
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | b729706a-75df-43a2-8c18-95e328426df1 Italia (IT) |
| SCIP semplificato | 3c24425b-dcf0-4b81-94c3-d1a68355de19 Croazia (HR) |
| 906632ea-d65d-4df2-b961-9c86625854ab Belgio (BE) | |
| 9d3b108e-f9fa-461c-aa48-8663590b7f22 Germania (DE) | |
| 4787f7cb-1ce8-4389-baae-e2ecca73bf1b Polania (PL) | |
| 3e0951b9-e760-40d9-a43d-924cb52b4afc Polania (PL) | |
| 96c67ee8-d657-4b00-8abe-d6324324e620 Paesi Bassi (Olanda) (NL) | |
| 477ff911-4a01-4efb-a4e4-f6baa5a3bca0 Svezia (SE) | |
| b9f18d75-4e6f-4016-9a52-32c655d11c5f Grecia (GR) | |
| e66941b5-6fe0-420b-9240-0b698bbd4cfb Germania (DE) | |
| 24d0bcf1-1113-405e-8604-1d225fa7e3ba Norvegia (NO) | |
| fafbabfd-f243-4b3b-875d-baadd519dfa7 Bulgaria (BG) | |
| 66658812-2b35-4aa3-882b-2987202b0512 Danimarca (DK) | |
| a4d31c0d-7fb0-4fa7-b483-5cbbc38bd018 Germania (DE) | |
| ca3d423a-fb90-4f80-8e71-51bf7e8719ce Repubblica Ceca (CZ) | |
| 4928b646-f3fa-4cc5-9420-67992fbe1f08 Portogallo (PT) | |
| c5f30679-962c-46c3-bfda-15405c8d2feb Svezia (SE) | |
| 27cf40ae-3792-46e0-bf64-b27c2b1461ee Polania (PL) | |
| 642b11dc-299f-4b92-bd01-a17462f4ff86 Francia (FR) | |
| 486040cd-2444-49b6-9ca0-06517702e263 Estonia (EE) | |
| d08cb759-8310-457d-8372-18187135b04d Belgio (BE) | |
| 4a8ff4dd-a0df-4676-82f6-89ab6bfb93a0 Francia (FR) | |
| 5a417ba7-dbbf-4413-9aa8-4fb4deeef74e Ungheria (HU) | |
| a05457e8-9ccb-4834-82f0-21981ef66f17 Spagna (ES) | |
| 8c352018-5dbe-4c0a-987b-19e68ed04888 Germania (DE) | |
| fedfbb90-ea73-45a6-a193-3c154843f4ee Ungheria (HU) | |
| ceebc6dd-0fa6-4592-b205-e7e2c0db2458 Germania (DE) | |
| 1247f49d-075e-4054-a468-9fbdba290f65 Finlandia (FI) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z2SPEFBB000A000000XX |
| EAN | 8015644747527 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 276 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 41 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 46 kg |
| EAN imballo livello 1 | 8015644747527 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0083 |
| Dati tecnici | |
| Capacità di connessione | 600 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 34 W |
| Corrente nominale (In) | 800 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2S 800 Ekip Dip LSI 3p F HR - ABB - E2.2S800 - 1SDA070902R1 | 89 Kbytes |
|
| E2.2S800 1SDA070902R1 ABB E2.2S 800 Ekip LSI Dip 3p F HR | 66 Kbytes |
|
