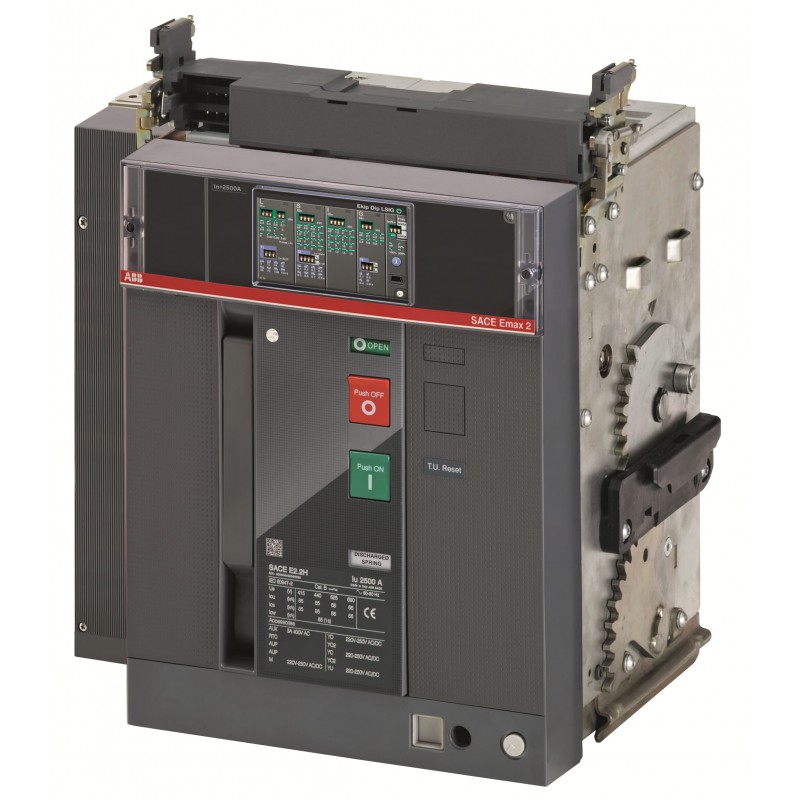

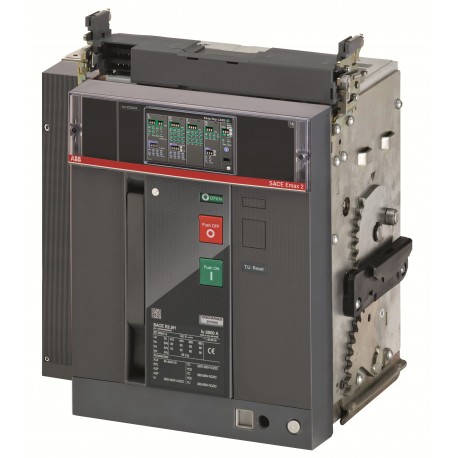

1SDA072983R1 ABB E2.2S 1600 Ekip LSIG Dip 4p WMP
1SDA072983R1
ABB
E2.2S 1600 Ekip LSIG Dip 4p WMP
E2.2S 1600 Ekip Dip LSIG 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | e7fed574-7e4c-407d-8727-9c64c295f1db Italia (IT) |
| SCIP semplificato | c67f26f0-55dc-471d-b045-81719704a6e0 Germania (DE) |
| 0af2cfa3-15a6-40a9-aaeb-518c01e1d6c2 Spagna (ES) | |
| 39c1874e-37fb-46a9-bb17-8a43ef604926 Belgio (BE) | |
| ef874c67-0071-4b5a-830f-c5c3d194939e Francia (FR) | |
| 81dff1d0-292b-400f-a4a7-22e179dddaac Ungheria (HU) | |
| b64104d4-c4ef-4239-87c8-84e4dea026de Francia (FR) | |
| 9734f0c1-87e5-4a3a-b329-13025f63acb6 Norvegia (NO) | |
| 26346eb6-57db-41b5-bf40-8d329b4b63d2 Finlandia (FI) | |
| 22ab5156-d579-4f10-9b01-a5b5fc61cfb3 Grecia (GR) | |
| e967fd04-89b9-4d56-afe1-243506e55ec3 Paesi Bassi (Olanda) (NL) | |
| 747356d9-8ef6-4800-8531-86aa8e7c7184 Estonia (EE) | |
| 049a622e-549e-4ae8-9e49-835d2392d22b Germania (DE) | |
| 68f38bec-ae52-470f-9a0e-4aac3aaba751 Danimarca (DK) | |
| 5fb331bd-65f4-4c32-b6ec-53cb9136a6f3 Germania (DE) | |
| 265ca643-5130-4e4c-9a44-5d760ef243f8 Belgio (BE) | |
| 763beba7-11f1-4591-addf-c519ac22dd35 Svezia (SE) | |
| 2a487862-633b-4dc8-89da-ec7e075f8c31 Germania (DE) | |
| 9f0d14d2-f1a7-422f-960a-cd1d71e9027b Germania (DE) | |
| e97248b9-ff04-49a6-9db6-c85b24fa5715 Croazia (HR) | |
| 06c22c2b-b001-464c-aaba-5447fe5fe87a Polania (PL) | |
| 43a99071-5b45-4426-9bbb-f7efb759d9f3 Ungheria (HU) | |
| 917e9505-d4c6-467c-b636-f74f4223391f Repubblica Ceca (CZ) | |
| be1b24c8-b3b6-465c-ad31-21903b903823 Polania (PL) | |
| ceefb118-0a40-44c1-b748-37a42ad223a3 Polania (PL) | |
| 7eb809d3-844b-4eb6-981b-8878f6dae449 Svezia (SE) | |
| 19ad5206-c680-4bdf-8d76-6fe23a7ab1ee Bulgaria (BG) | |
| d14c10de-2da0-4dff-97e5-1388686c0abc Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZBSSEJAC000A000000XX |
| EAN | 8015644768331 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 407 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 55 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 60 kg |
| EAN imballo livello 1 | 8015644768331 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0432 |
| Dati tecnici | |
| Capacità di connessione | 1200 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 12000 ciclo (i) |
| Ue = 500 ... 690 V 10000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 288 W |
| Corrente nominale (In) | 1600 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corrente nominale ininterrotta (Iu) | 1600 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSIG |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1600 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 85 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1600 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 16000 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 2400.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 4 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2S1600 1SDA072983R1 ABB E2.2S 1600 Ekip LSIG Dip 4p WMP | 67 Kbytes |
|
