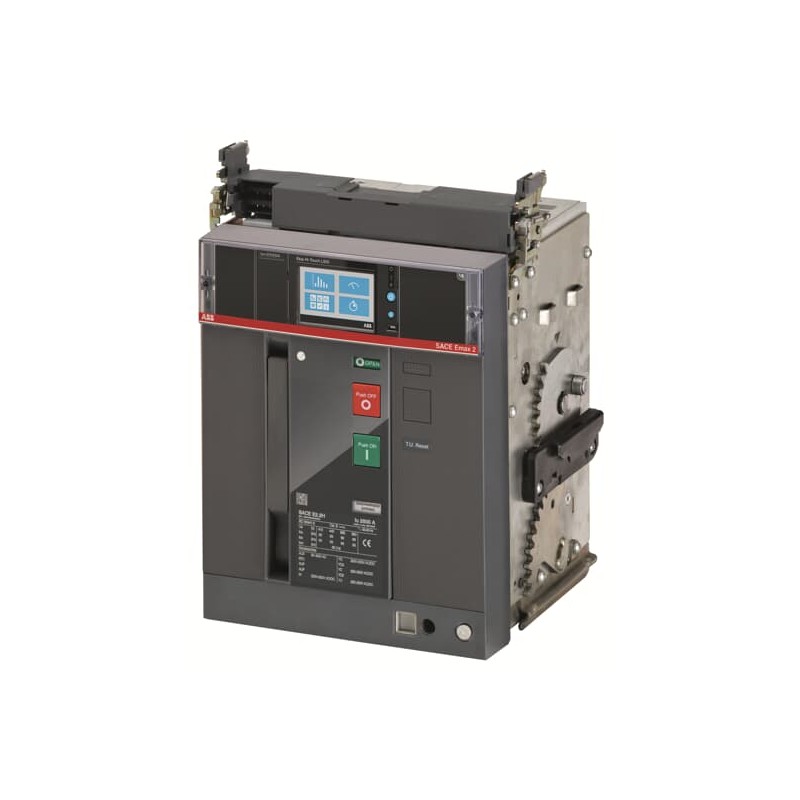

1SDA072288R1 ABB E2.2S 1000 Ekip Hi-Touch LSI 3p WMP
1SDA072288R1
ABB
E2.2S 1000 Ekip Hi-Touch LSI 3p WMP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 4747eefa-5025-4849-bcfc-b1b0914b4489 Italia (IT) |
| SCIP semplificato | eaa2985c-0e2e-4275-b43b-111ea56f6d7a Germania (DE) |
| a368a1ea-b872-4388-b1b6-a38b8d519339 Ungheria (HU) | |
| b2a7e2a5-f7db-48e9-afe5-943e76af84cd Spagna (ES) | |
| b4d852cc-7732-4a88-bd99-0eb5858ef27d Belgio (BE) | |
| 5b2a5d0a-d8f3-470d-ae92-fae3d3eea0d5 Germania (DE) | |
| b4d76476-297e-4080-84bf-fb833f788078 Germania (DE) | |
| ddb55402-82aa-4a91-a595-486bd2de0691 Francia (FR) | |
| 23b392a5-b705-4161-a219-b4a9076d3a58 Croazia (HR) | |
| a2ee6b70-1396-47ab-8884-c797dff90ca5 Finlandia (FI) | |
| 7ba9bbd3-840e-4276-942b-ae1ffc29c35a Estonia (EE) | |
| 60a57ebf-5daa-4318-ba26-0d94cc9e589f Grecia (GR) | |
| 220ce131-a106-45b8-94fb-0014bc952272 Belgio (BE) | |
| 2fb793b8-1169-4efb-9b5e-72bbd611cafd Svezia (SE) | |
| a633ac54-a868-474f-8d04-9d6840c2a90f Germania (DE) | |
| e4829c7b-cfc7-45d9-b76d-8cf6ee614b43 Germania (DE) | |
| e398516c-07d7-4822-815a-c4637a55f807 Danimarca (DK) | |
| 7521f7f7-3b32-4611-9afa-a59a597ba5e7 Francia (FR) | |
| 4f6f4333-fb3d-4c86-adc5-5c844806b6de Paesi Bassi (Olanda) (NL) | |
| 3c510c0b-14e0-4e66-bd80-cf6bc2e0a2a7 Polania (PL) | |
| 6097a857-0ae6-4a74-9c52-29059d70d741 Norvegia (NO) | |
| 2dba6c14-4245-4fb8-a9d0-0293f30f0e8f Ungheria (HU) | |
| 4bbdc680-7619-4924-bf32-a70b7ade9461 Repubblica Ceca (CZ) | |
| dbf7d904-a164-44e7-bb0b-ad8d76d6a5a6 Polania (PL) | |
| b575de19-3f25-4de3-a932-b81fd409269b Polania (PL) | |
| 160136f6-1905-4e46-b224-d40b29baeb8c Bulgaria (BG) | |
| 5cf9253f-7f56-49d2-a770-44f1d169f9cb Svezia (SE) | |
| d6c33076-9090-4659-923c-1d33e8cc0d8d Portogallo (PT) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | Z2SQEGAJ200A000000XX |
| EAN | 8015644761387 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 317 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 48 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 515 mm |
| Peso lordo imballo livello 1 | 53 kg |
| EAN imballo livello 1 | 8015644761387 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0431 |
| Dati tecnici | |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Numero di poli | 3P |
| Perdita di potenza | 113 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Sgancio | Ekip Hi-Touch LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Istruzioni e manuali (parte 2) | 1SDH001316R1001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
| Caratteristica | Valore |
|---|---|
| corrente permanente nominale Iu (EF001389) | 1000 A |
| tensione nominale (EF003977) | 690 V |
| corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz (EF007048) | 85 kA |
| campo di corrente dell'interruttore di sovraccarico (EF002336) | 1000 A |
| intervallo di regolazione dell'attivatore di corto circuito con ritardo breve (EF007129) | 10000 A |
| intervallo di regolazione dell'attivatore di corto circuito non ritardato (EF007131) | 1500.0 A |
| protezione dalle dispersioni a terra integrata (EF007296) | No |
| tipo di collegamento circuito elettrico principale (EF006819) | connessione attraverso parte del telaio separata |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a innesto |
| adatto per montaggio su guida a cappello (EF007250) | No |
| montaggio su guida a DIN opzionale (EF008904) | No |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 4 |
| con segnalatore di intervento presente (EF007006) | Sì |
| con sganciatore di minima tensione integrato (EF001390) | No |
| numero di poli (EF001391) | 3 |
| posizione del collegamento per circuito elettrico principale (EF006671) | connessione attraverso parte del telaio separata |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| apparecchio completo con unità di sicurezza (EF008906) | Sì |
| azionamento a motore integrato (EF006697) | No |
| azionamento a motore opzionale (EF007386) | Sì |
| grado di protezione (IP) (EF005474) | IP30 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2S 1000 Ekip Hi-Touch LSI 3p WMP - ABB - E2.2S1000 - 1SDA072288R1 | 94 Kbytes |
|
| E2.2S1000 1SDA072288R1 ABB E2.2S 1000 Ekip Hi-Touch LSI 3p WMP | 66 Kbytes |
|
