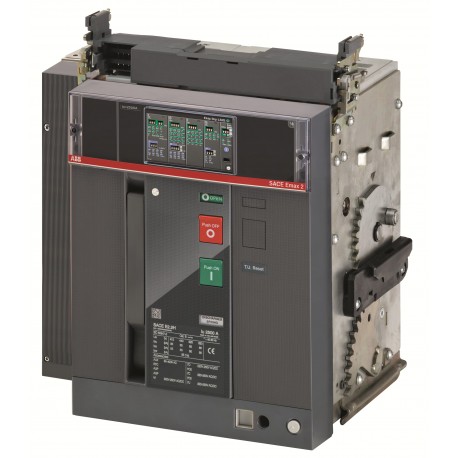

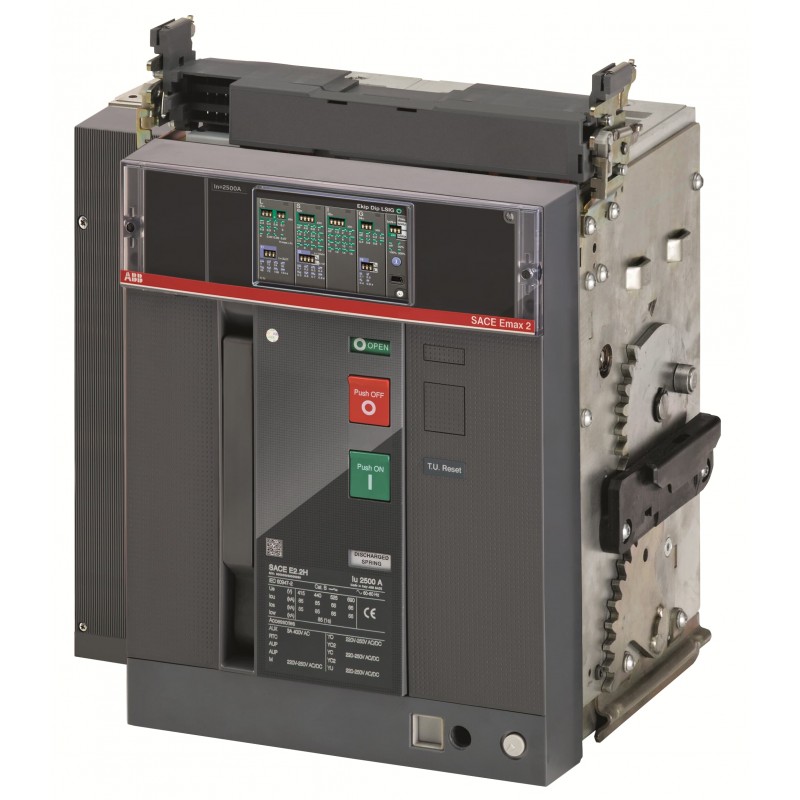

1SDA072912R1 ABB E2.2S 1000 Ekip LSI Dip 4p WMP
1SDA072912R1
ABB
E2.2S 1000 Ekip LSI Dip 4p WMP
E2.2S 1000 Ekip Dip LSI 4P W MP
Apparecchi elettrici a bassa tensione > Breaker per trasformatori / generatori / impianti
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 5db9272f-d385-4a4a-a0e6-73274e7613b2 Italia (IT) |
| SCIP semplificato | ff70773e-528d-4d08-be5a-2e21e925e578 Svezia (SE) |
| cc4c3f9c-0c44-4848-a0f4-c20a8975b5a4 Grecia (GR) | |
| 35ccf886-6ce4-4642-81fd-e42db108fd74 Belgio (BE) | |
| 67d36471-a14f-4d6e-a244-bf19404bb150 Germania (DE) | |
| a29ae04c-56b1-4b67-ae16-5c2ab32296ac Ungheria (HU) | |
| 3f9adc45-8546-40bd-a975-9d9692288f3b Norvegia (NO) | |
| a1e59a2d-56d6-407d-af5b-3e81474829a8 Danimarca (DK) | |
| 2f0cbaf4-c893-4ee4-b501-76b0617e58ef Croazia (HR) | |
| d409ce85-925d-4825-a408-9be7522ac8d4 Polania (PL) | |
| ce3bf93e-e3a1-46e2-adde-336ca5796134 Spagna (ES) | |
| b0aa8b9d-d043-4ea2-a22c-9e4f906fe484 Francia (FR) | |
| d026dc9f-856c-4a0b-b7c2-c5d2a57ef2fc Bulgaria (BG) | |
| e9ecbeb2-6523-47fc-b001-efa683f46492 Estonia (EE) | |
| d68a03e3-7859-4873-852a-d5ad4db43e89 Polania (PL) | |
| 8a2559d3-8b3e-4103-9332-0f89bc502082 Ungheria (HU) | |
| e89ae1ee-db99-448b-9636-a5f831772bc7 Germania (DE) | |
| 81961b9a-c097-4207-83e3-3169be9a70ad Svezia (SE) | |
| 014de012-62bd-430f-aec7-63517b6ead7e Portogallo (PT) | |
| e834a67f-a9c2-4b49-a291-f8acb38f0ca8 Germania (DE) | |
| 423a67c5-50df-416c-8ed9-bfa0f1c7680a Paesi Bassi (Olanda) (NL) | |
| c025fd99-5a5d-44b1-aa4f-c0ff08d69888 Polania (PL) | |
| a17f596b-1fe7-4a7d-b6ce-d3ae0df6bfff Repubblica Ceca (CZ) | |
| 2409c16a-cf7c-43f2-bfcd-0c6f95d43b87 Germania (DE) | |
| 55217359-8390-4ea3-89d7-99a11f6cf600 Finlandia (FI) | |
| f02d90e8-6d24-4b3a-907c-2282dbf54651 Belgio (BE) | |
| 677a8dd1-b174-40b6-b340-da9c93e3853e Germania (DE) | |
| 0b31daa9-d562-48ce-9b18-c021bca6482f Francia (FR) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZBSQEGAB000A000000XX |
| EAN | 8015644767624 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 407 mm |
| Altezza prodotto | 425 mm |
| Profondità prodotto | 383 mm |
| Peso netto prodotto | 55 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 60 kg |
| EAN imballo livello 1 | 8015644767624 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Air Circuit Breaker |
| Versione | W |
| CAD Dimensional Drawing | 1SDH001252R0432 |
| Dati tecnici | |
| Capacità di connessione | 600 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 113 W |
| Corrente nominale (In) | 1000 A |
| Tensione di tenuta ad impulso (Uimp) | secondo IEC 60947-2 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Potere di cortocircuito di servizio nominale (Ics) | (220 V AC) 85 kA |
| (230 V AC) 85 kA | |
| (380 V AC) 85 kA | |
| (400 V AC) 85 kA | |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (660 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Potere d'esercizio di interruzione nominale in cortocircuito, in % di Icu (Ics) | 100 % |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Potere di cortocircuito estremo nominale (Icu) | (400 V AC) 85 kA |
| (415 V AC) 85 kA | |
| (440 V AC) 85 kA | |
| (500 V AC) 66 kA | |
| (525 V AC) 66 kA | |
| (690 V AC) 66 kA | |
| Corrente nominale ininterrotta (Iu) | 1000 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Sgancio | Ekip Dip LSI |
| Tipo di sgancio | EL |
| Livello di prestazioni in cortocircuito | S |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Suitable for IT Networks | Yes, 690V |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| EU Data Act Compliance Declaration | 1SDH002560A1001 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0102 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| ETIM 10 | EC000228 - Power circuit-breaker for trafo/generator/installation protection |
| Codice categoria granulare IDEA (IGCC) | 4926 >> Air circuit breakers |
| Codice classificazione oggetto | Q |
| UNSPSC | 39121615 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27370409 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2S 1000 Ekip Dip LSI 4p WMP - ABB - E2.2S1000 - 1SDA072912R1 | 95 Kbytes |
|
| E2.2S1000 1SDA072912R1 ABB E2.2S 1000 Ekip LSI Dip 4p WMP | 67 Kbytes |
|
