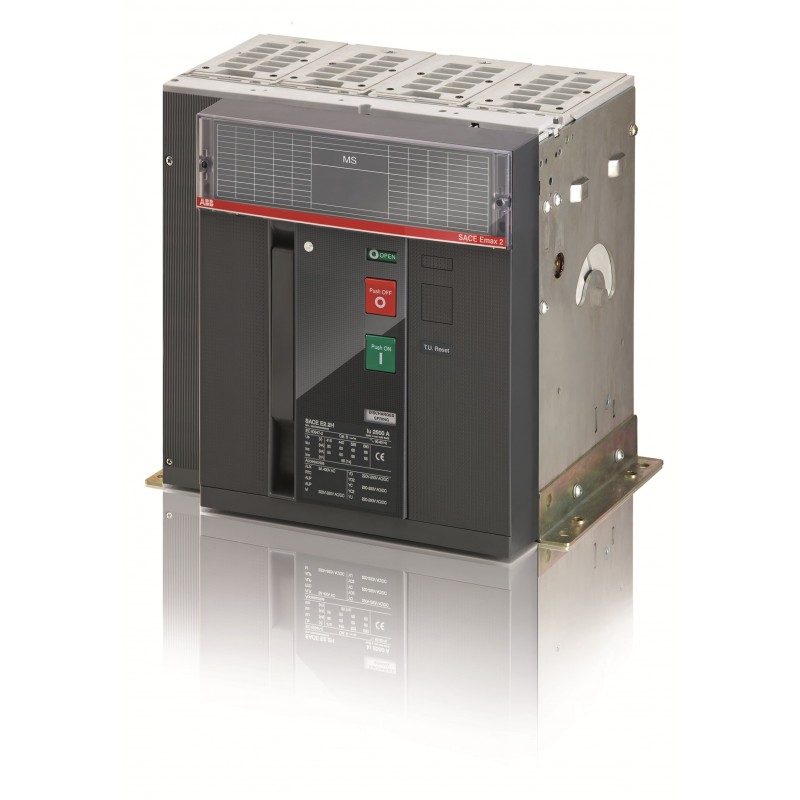

1SDA073441R1 ABB E2.2N / MS 800 4p F HR
1SDA073441R1
ABB
E2.2N / MS 800 4p F HR
Apparecchi elettrici a bassa tensione > Sezionatore
Rack "Megamax-Emax" > E2.2
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de ABB
Più venduti
▲Dettagli
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Sì |
| ABB Site Meeting Group Waste To Landfill Target | UL 2799 Zero Waste To Landfill Validation available |
| End Of Life Disassembling Instructions | 9AKK108468A2361 |
| Dichiarazione prodotto ambientale - EPD | 9AKK108468A1902 |
| 9AKK108468A1909 | |
| Extended Product Lifetime | Lifetime Extension Services are Offered |
| Recyclability Rate of the Product acc. to EN45555 | Design for Closing Resource Loops - Standard EN45555 - 79.1 % |
| Material Compliance | |
| REACH Declaration | 9AKK108466A1425 |
| Informazioni RoHS | 9AKK108466A1424 |
| Dichiarazione RoHS | Following EU Directive 2011/65/EU and Amendment 2015/863 July 22, 2019 |
| Conflict Minerals Reporting Template (CMRT) | 9AKK108467A5658 |
| Toxic Substances Control Act - TSCA | 9AKK108467A8326 |
| SCIP | 47e7b97c-b709-4ebb-bd94-9436edd31378 Italia (IT) |
| SCIP semplificato | 445a8438-0417-4718-bb90-9485b5d4e126 Germania (DE) |
| 801aa4f4-8943-4305-9d6a-df40bdb440c2 Paesi Bassi (Olanda) (NL) | |
| 64bf6b15-4a7a-4872-81a0-5ccce5867fef Paesi Bassi (Olanda) (NL) | |
| 175a7eaf-92cf-43da-989d-eab2a14b2740 Estonia (EE) | |
| 6194c9d3-e8eb-4163-9c6f-ce661a99db5f Norvegia (NO) | |
| eebac2f4-552f-4d54-a7e6-f5e2356b0409 Spagna (ES) | |
| 24444b3c-a114-459f-ac4f-1ade35715f6e Paesi Bassi (Olanda) (NL) | |
| 0ad19142-25ce-4cad-ba29-2060f0a89e21 Grecia (GR) | |
| e936bd35-de17-4284-ac21-d68d86566048 Svezia (SE) | |
| 9bf33a45-e97f-453a-8383-2672c25044ce Polania (PL) | |
| ce01f8e7-cc7c-455b-8883-0811309e1d25 Francia (FR) | |
| e873864e-0335-4d2e-ae98-71f47422ba90 Svezia (SE) | |
| 8a2cebdc-3997-4fab-b5f1-1c629fded0ae Germania (DE) | |
| 32200de1-b3fb-48f4-8254-0f66f1bba273 Germania (DE) | |
| da8c0bbc-92f9-4624-ae89-3e17fb7c33d9 Francia (FR) | |
| db662fa1-a161-4441-aa7a-fdbe94650159 Paesi Bassi (Olanda) (NL) | |
| c8436081-0b86-4e91-b239-517c25d05508 Germania (DE) | |
| a65d2209-9580-46d3-9387-9269ad305e3b Danimarca (DK) | |
| 9bc61dc2-d3e5-4fca-b21e-5c7baa5214d2 Germania (DE) | |
| e9aef22c-7929-46bc-b68e-e1422cd3cc75 Croazia (HR) | |
| 0a46050f-e5b1-4286-9bc4-89a83393c772 Repubblica Ceca (CZ) | |
| fd33b69b-b52a-4d5f-bfac-e5675bda885b Polania (PL) | |
| 28decd98-0751-4f01-8f51-5ca736e6729d Portogallo (PT) | |
| 57bfeae6-4886-4742-b0c6-bc788a6bf23e Bulgaria (BG) | |
| de98e562-03ed-4842-b05c-ab8bad3f8bea Finlandia (FI) | |
| fa09b0fa-fc00-4eeb-aa55-7f67c1fe7efa Paesi Bassi (Olanda) (NL) | |
| dd1ad99f-cc0b-4f47-a69d-9f8e25a1a33a Polania (PL) | |
| Dati ambientali | |
| Informazioni ambientali | N/A |
| Ordinazione | |
| Codice ordine locale_USCON | ZBNP00B00000000000XX |
| EAN | 8015644772918 |
| Quantità minima di ordinazione | 1 pezzo (i) |
| Codice tariffario doganale | 85362090 |
| Dimensioni | |
| Larghezza prodotto | 366 mm |
| Altezza prodotto | 371 mm |
| Profondità prodotto | 270 mm |
| Peso netto prodotto | 53 kg |
| Informazioni imballo | |
| Unità imballo livello 1 | box 1 pezzo (i) |
| Larghezza imballo livello 1 | 515 mm |
| Altezza imballo livello 1 | 610 mm |
| Profondità imballo livello 1 | 615 mm |
| Peso lordo imballo livello 1 | 58 kg |
| EAN imballo livello 1 | 8015644772918 |
| Informazioni addizionali | |
| Tipo principale prodotto | SACE Emax 2 |
| Nome prodotto | Interruttore aperto |
| Tipo prodotto | Switch Disconnector |
| Versione | F |
| CAD Dimensional Drawing | 1SDH001252R0123 |
| Dati tecnici | |
| Capacità di connessione | 600 mm² |
| Tipo di corrente | AC |
| Durata elettrica | Ue =< 440 V 15000 ciclo (i) |
| Ue = 500 ... 690 V 15000 ciclo (i) | |
| 30 cicli orari | |
| Durata meccanica | 25000 ciclo (i) |
| 60 cicli orari | |
| Corrente polo neutro ([%Iu]) | 100 % |
| Numero di poli | 4P |
| Perdita di potenza | 34 W |
| Corrente nominale (In) | 800 A |
| Tensione di tenuta ad impulso (Uimp) | 12 kV |
| Tensione nominale di isolamento (Ui) | AC 1000 V |
| Tensione nominale di funzionamento | 690 V AC |
| Corrente nominale ammissibile di breve durata (Icw) | per 1 s 66 kA |
| per 3 s 50 kA | |
| Corrente nominale ininterrotta (Iu) | 800 A |
| Tensione nominale (Ur) | 690 V |
| Cacciavite raccomandato | M12 |
| Livello di prestazioni in cortocircuito | N |
| Norme di riferimento | IEC |
| Sottotipo | E2.2 |
| Tipo di connessione morsetto | Rear flat Horizontal |
| Tipo di morsetto | Bolt |
| Coppia di serraggio | 70 N·m |
| Certificati e dichiarazioni (numero del documento) | |
| Certificato ATEX | No certification needed |
| Certificato CSA | No certification needed |
| Certificato CSA (sicurezza intrinseca) | No certification needed |
| Scheda tecnica | 1SDC200023D0909 |
| Dichiarazione di conformità - CE | 9AKK106713A5902 |
| Certificato UL | No certification needed |
| Certificato VDE | No certification needed |
| Disegni meccanici | 1SDH001000R0100 |
| Schema elettrico | 1SDM000091R0001 |
| Istruzioni e manuali | 1SDH001000R0001 |
| Classificazioni e standard esterni | |
| ETIM 9 | EC000216 - Switch disconnector (low voltage) |
| ETIM 10 | EC000216 - Switch disconnector (AC) |
| Codice categoria granulare IDEA (IGCC) | 5293 >> Switch disconnector |
| Codice classificazione oggetto | Q |
| UNSPSC | 39122233 |
| Categoria RAEE | 5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm) |
| eClass | V11.1 : 27371403 |
| Caratteristica | Valore |
|---|---|
| versione interruttore principale (EF006981) | Sì |
| versione interruttore di manutenzione/riparazione (EF006986) | No |
| versione interruttore di sicurezza (EF006985) | No |
| versione dispositivo di arresto d'emergenza (EF006959) | No |
| versione invertitore (EF009408) | No |
| numero di interruttori (EF005586) | 0 |
| max. tensione d'esercizio nominale Ue per AC (EF007355) | 690 V |
| tensione d'esercizio nominale (EF001435) | 690 V |
| corrente permanente nominale Iu (EF001389) | 800 A |
| corrente nominale permanente per AC-23, 400V (EF011777) | 800 A |
| corrente nominale permanente per AC-21, 400 V (EF009165) | 800 A |
| resistenza a corrente di breve durata Icw (EF007050) | 66 kA |
| numero di poli (EF001391) | 4 |
| numero di contatti ausiliari, contatti di riposo (EF001377) | 0 |
| numero di contatti ausiliari, contatti di chiusura (EF001376) | 0 |
| numero di contatti ausiliari, invertitori (EF003531) | 0 |
| azionamento a motore opzionale (EF007386) | Sì |
| azionamento a motore integrato (EF006697) | No |
| sganciatore di tensione opzionale (EF007491) | Sì |
| tipologia costruttiva dell'apparecchio (EF008240) | apparecchio da incasso, tecnica a installazione fissa |
| adatto per fissaggio frontale a 4 fori (EF007247) | No |
| adatto per fissaggio frontale centrale (EF007248) | No |
| adatto per montaggio distributore (EF007262) | Sì |
| adatto per costruzione intermedia (EF007264) | No |
| colore dell'elemento di azionamento (EF007167) | altro |
| tipo di elemento di azionamento (EF006976) | contatto a pressione |
| bloccabile (EF006281) | Sì |
| tipo di collegamento circuito elettrico principale (EF006819) | raccordo a bullone |
| grado di protezione (IP), lato frontale (EF003118) | IP30 |
| indice di protezione (NEMA) (EF011959) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOG EMAX 2 EN.pdf | 207 Mbytes |
|
| E2.2N/MS 800 4p F HR - ABB - E2.2N/MS800 - 1SDA073441R1 | 88 Kbytes |
|
| E2.2N/MS800 1SDA073441R1 ABB E2.2N / MS 800 4p F HR | 64 Kbytes |
|
